TIMES Microwave
(タイムズマイクロウェーブ社：アメリカ)


■マイクロ波・ミリ波テストケーブル

 〜110GHz Test Cable

＜特色＞
 ネットワークアナライザ等の試験設備に使用する高耐久性試験用ケーブル
 曲げに対する位相安定性保有の高信頼性タイプから、量産試験用に適した汎用スタンダードタイプ、ミリ波対応の高性能VNAタイプまで幅広いラインナップを取り揃えております。


■Clarity　−高精度・位相安定テストケーブル 〜50GHz対応〜

CLU, CLSシリーズ（クラリティ）

〜50GHZまで対応した高精度・位相安定テストケーブルです。曲げに対する位相安定性が高く、業界最高峰の電気的安定性を誇ります。スタンダードタイプ／アーマードタイプがあり、非常に高信頼、高耐久な製品シリーズです。
曲げに対する位相安定（±2°＠40GHz）。
2.4mm、2.92mm(K)、SMAコネクタラインナップ。
標準性  高耐久性  〜26.5GHz

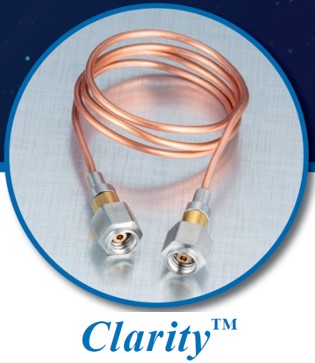

■Clarity Semi-Rigid −ミリ波対応セミリジッドケーブル 〜110GHz対応〜

CSRシリーズ（クラリティセミリジッド）

〜110GHzまで対応した、セミリジッドタイプの高精度・位相安定ケーブルです。セミリジッドタイプとなり完全固定で使用するアプリケーションに最適です。
フレキシブルタイプに比べ約10%ロスを低減(@110GHz)
1.0mm male, femaleコネクタラインナップ。

　位相安定  セミリジッド  〜110GHz


■SilverLine　−標準テストケーブル 〜26.5GHz対応〜

SLU, SLAシリーズ（シルバーライン）

〜26.5GHzまで対応した最もスタンダードなテストケーブルシリーズです。低価格でありながら、高耐久性,非常に安定した電気的安定性を有します。コネクタラインナップも豊富で、屋外での使用に適した堅牢仕様のアーマドオプションもございます。
SMAやN型コネクタの他にも幅広く豊富なコネクタラインナップがございます。

　標準性  高耐久性  〜26.5GHz


■SilverLine Low Loss −ローロスフレックス 〜18GHz対応〜

SLULLシリーズ（シルバーライン）

標準タイプSilverLineの被覆材質、絶縁体をテープ巻きへ変更することでより低ロス（スタンダードタイプから20〜30％低減）、且つ、フレキシブル性を向上したシリーズです。
耐久性はスタンダードタイプに劣りますが、取り扱いが容易となり、機器間用接続ケーブルにも適しております。

　低ロス  Flexible  〜18GHz


■SilverLine Extra Flex −フレックス・細径− 〜18GHz対応〜

SLUXFシリーズ（シルバーライン）

標準タイプSilverLineよりケーブル外径が細く、フレキシブル性を向上したシリーズです。
〜18GHｚ対応したSMA, Nコネクタのみのラインナップとなり、ロスも大きくなりますが、取り扱いが容易で、大量に使用する量産使用に適しています。

Flexible  低価格  径3.8mm


■SilverLine VNA −高性能プレシジョン− 〜110GHz対応〜

SLSVシリーズ（シルバーライン）

〜110GHzまで対応した高精度・位相安定テストケーブルです。110GHz: 1.0ｍｍ, 70 GHz:1.85mm, 50GHz:2.4mmのコネクタを使用します。
アーマード仕様の高性能プレシジョンテストケーブルとなり、ミリ波VNAネットワークアナライザに最も適したシリーズです。

　Precision  高信頼性  110GHz


■InstaBend −機器内配線フレキシブルケーブル− 〜40GHz対応〜

InstaBendシリーズ

〜40GHZまで対応した機器内配線用フレキシブルケーブルです。
コネクタ-ケーブル接続部すぐ密接に曲げることが可能となり、ケーブル配線が非常に容易になります。
ケーブル線種は、Φ1.55mm(-047), Φ2.67mm(-086)があり、双方ともにSMA, 2.92mmコネクタに対応しております。

　機器内配線  省スペース  40GHz


●お見積のご用命、お問合せ等は　こちらのフォーム　
   または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽に御連絡下さい。
