TIMES Microwave
(タイムズマイクロウェーブ社：アメリカ)

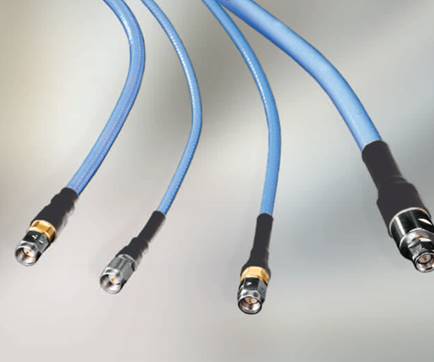

■低ロス マイクロ波ケーブル

 〜Low Loss Microwave Flexible cable

＜特色＞
 ミリ波、マイクロ波に対応した低ロスフレキシブルケーブルラインナップです。
 絶縁体にテフロンを使用し高温にも対応しております。各シリーズそれぞれにφ3mm〜8mmのケーブル種があり、ご使用用途別の許容電力、損失に合わせケーブルを選択することが可能です。
 テストケーブルではロスが大きく実現が困難な場合でも、低ロスケーブルを使用することで機器間接続時の損失を最小限に抑えることが可能です。

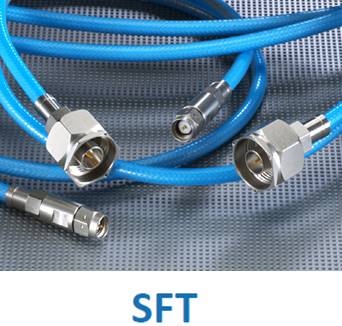

■SFT−高性能 標準マイクロ波ケーブル− 〜26.5GHz対応〜

SFTシリーズ（ストリップスフレックスII）

〜26.5GHzまで対応した低ロス、高耐久性を実現した機器間接続ケーブルです。
3重シールドで100dB以上のシールド性を有します。SFT-142、205、304、318等、φ3mm〜7mmのラインナップがございます。
被覆材質にPURを使用したフレキシブルタイプ、堅牢性を向上したアーマードタイプもございます。
高耐久性  Flexible  標準性

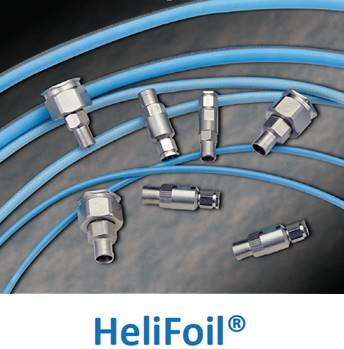

■HeliFoil　−超低ロス　標準ミリ波ケーブル 〜40GHz対応〜

HFシリーズ（ヘリフォイル）

外部導体にヘリカル構造を使用した2重シールドのミリ波対応高性能ケーブルで、低ロスと低価格を両立したシリーズです。Φ7.65mmのHF-290は〜18GHz対応で業界最高レベルの低ロスを実現致します。
HF-160は〜40GHz対応の低ロス標準ケーブルとして、5G用途での使用実績も豊富です。

　
低ロス  Flexible  40GHz

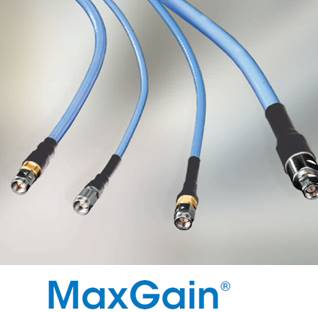

■MaxGain −高性能　超低ロス　ミリ波ケーブル− 〜50GHz対応〜

MGシリーズ（マックスゲイン）

〜50GHzまで対応した非常に高性能な超低ロスケーブルシリーズです。
低ロスでありながら非常に高い耐久性を誇り、電気的・機械的特性の両方において最高グレードのミリ波対応ケーブルと言えます。
  • 40GHz 2.92mmコネクタ：MG-160@2.61ｄB/m@40GHz
  • 50GHz 2.4mmコネクタ：MG-130@3.43ｄB/m@50GHz
 　　　　　　 　
低ロス  Flexible  50GHz

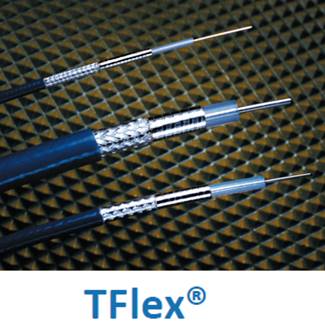

■TFlexシリーズ −機器内配線　セミリジット代替ケーブル− 〜40GHz対応〜

TFLEXシリーズ（ティーフレックス）

標準セミリジット、RGケーブルと完全置換可能な高性能フレキシブルケーブルシリーズです。
セミリジットでは実現できない自在な曲げ性、取り回しを可能にします。
セミリジット0.086"相当（TFlex 405）、0.141"相当（TFlex 402）、及び0.250"相当（TFlex 401）のラインナップをご用意しており、汎用コネクタも使用可能です。

内部配線  Flexible  標準性

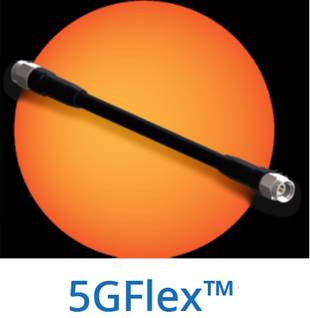

■Sub6／ミリ波28GHz 5G対応　5GFlex™シリーズ 〜28GHz対応〜

5GFlex™18 / 5GFlex™28シリーズ

5GFlexは、〜18GHz、28GHzに対応した量産対応低価格ケーブルアッセンブリシリーズです。
ポリウレタン被覆によりフレキシブル性を実現しております。通常28GHzミリ波帯製品は高コストになりますが、今後の5G機器需要を見据え、低価格、且つ、量産向きのスタンダード製品として展開しております。
  • 5GFlex™18：φ6.1mm　0705dB/m@6GHz
  • 5GFlex™28：φ5.21mm　2.417dB/m@28GHz
スタンダード  Flexible   5 G


■民間航空機搭載用　難燃・軽量・低ロス　TCAシリーズ 〜8GHz対応〜

TCAシリーズ

TCAケーブルシリーズは、航空機搭載時に要求される難燃・軽量・低ロス・高温耐性を兼ね備えた同軸ケーブルです。
米国の各種規格に準拠しており、Satcom、GPSナビゲーション、ATG（Air-to-Ground）通信の搭載用システムに最適なケーブルとなります。

＜Qualification＞
・FAA Part 25 Appndix F・BSS 7230 F1-F5・BSS 7238・BSS7239・BSS 7322・ABD 0031:7.1.2-5, 7.3.1, 7.4
低ロス   高 温   難燃性


■5G 多ポート一括篏合 TMQ4™, TMQ5™シリーズ 〜6GHz対応〜

TMQ4™, TMQ5™ シリーズ

5G需要の高まりによるRFポート/アンテナの増加で、作業の効率化、省スペース環境での作業が課題となっております。
TIMES社は、これらの課題を解決するBundledケーブル、TMQ4/TMQ5を提供いたします。
複数のRFポートを1つのインターフェースに統合することで省スペース化、作業効率化、更には堅牢性、耐候性も有しております。
TMQ4/TMQ5用ケーブルラインナップとしては、TFT-401, SPO-250, LMR-195ケーブルがございます。
 5 G   省スペース  作業効率化


■InstaBend™ −機器内配線フレキシブルケーブル− 〜40GHz対応〜

InstaBend™シリーズ

〜40GHZまで対応した機器内配線用フレキシブルケーブルです。
コネクタ-ケーブル接続部すぐ密接に曲げることが可能となり、ケーブル配線が非常に容易になります。
ケーブル線種は、Φ1.55mm(-047), Φ2.67mm(-086)があり、双方ともにSMA, 2.92mmコネクタに対応しております。

　機器内配線  省スペース  40GHz

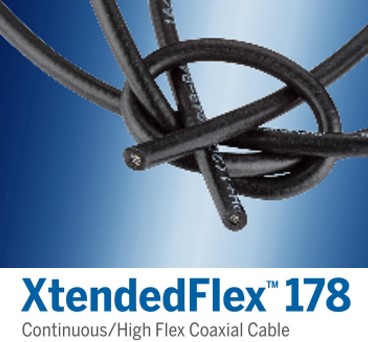

■XtendedFlex™ −低ロスフレキシブルケーブル− 〜3GHz対応〜

XtendedFlex™シリーズ

ロボットやFA、過酷な屈曲を必要とする産業用途に適したフレキシブルケーブルです。
500万回の屈曲試験後でも良好な特性を維持し、繰り返しの動作でも安定して稼働。

　安定稼働  フレキシブル  〜3GHz

●お見積のご用命、お問合せ等は　こちらのフォーム　
   または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽に御連絡下さい。
