TIMES Microwave
(タイムズマイクロウェーブ社：アメリカ)

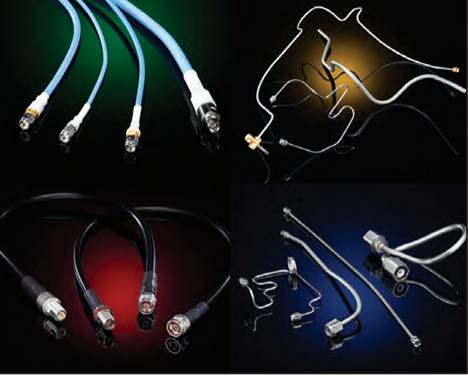

■位相安定　高性能ケーブルシリーズ

 〜Phase Stable cable
　
＜特色＞
Times Microwave Systems社の位相安定ケーブルシリーズには、耐高温環境、低ロスフレキシブル性、内部配線用、低発煙等の特長を有し、ご使用用途に合わせた位相安定を実現しております。
セミリジッドタイプ／フレキシブルタイプがあり、セミリジッドタイプはメーカー工場にて自在なフォーミング（曲げ加工）が可能となり、お客様仕様に合わせたご提案が可能です。

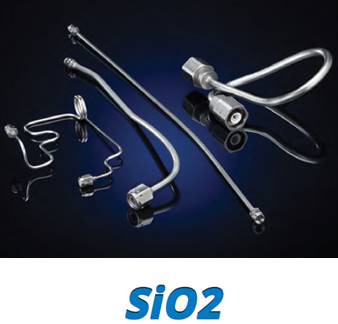

■SiO2　−高温1000℃対応　位相安定セミリジッドケーブル 〜18GHz対応〜

SiO2シリーズ

SiO2ケーブルは絶縁体にSiO2（二酸化ケイ素）を使用し、温度に対する位相変動を最小に抑えることが可能です。また高温対応コネクタを使用、ハーメチック加工をすることで−273℃〜600℃までの広域温度帯対応のアッセンブリのご提供が可能です。
航空・宇宙用途や耐放射線が必要な加速器等のアプリケーションで多くの実績がございます。
位相安定  高温安定  1000℃


■Phase Track −位相安定低ロスケーブル 〜18GHz対応〜

PTシリーズ

絶縁体にTF-4を使用することで、PTFE絶縁体では成し得なかった広域温度範囲での位相安定性を実現、急激な位相変化を回避可能となりました。
〜18GHz対応で、SMA, Nコネクタ付きでご提供可能です。線径ラインナップ：φ2.74mm〜φ8.00mmまで対応。

 　
位相安定  TF-4絶縁  150℃

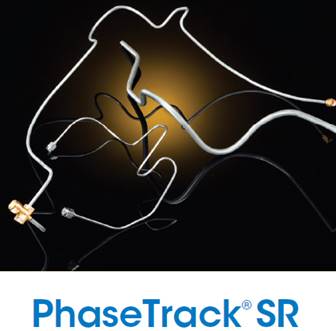

■Phase Track SR −位相安定セミリジッドケーブル− 〜40GHz対応〜

PTSRシリーズ

絶縁体にTF-4を使用した位相安定セミリジットケーブルです。
〜40GHzまで使用可能で、SiO2ケーブルには耐熱仕様は劣りますが、耐温度変化に対する位相安定性は抜群です。ご使用環境に合わせた自由自在なフォーミングも可能ですので、ご希望にマッチした形状でのご提案も可能です。
位相安定  TF-4絶縁  40GHz

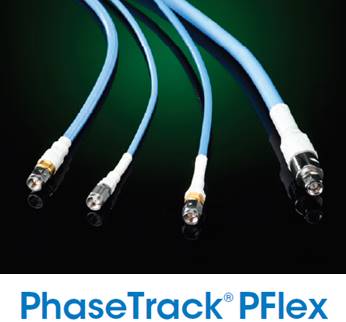

■Phase Track PFlex −位相安定 内部配線ケーブル 〜18GHz対応〜

PFシリーズ

内部配線用セミリジット代替ケーブルであるTFlexシリーズの絶縁体を、TF-4にしたモデルです。
TFlexシリーズの特長である機器内配線特化した自由自在な取り回しに加え、位相安定性も兼ね備えたケーブルです。

位相安定  TF-4絶縁  内部配線

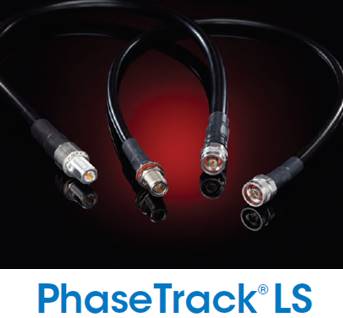

■Phase Track LS −位相安定 Low Smokeケーブル− 〜10GHz対応〜

PTLSシリーズ

ジャケットに難燃性／低煙のポリエチレンを使用することで、有毒ガスの発生を抑制しております。
更に位相安定性も兼ね備えておりますので、難燃性が必要、且つ位相安定性も必要という特殊な環境に適したケーブルです。


 　
位相安定  TF-5絶縁  低ロス


■TVAC −熱真空テスト用フレキシブルケーブル− 〜40GHz対応〜

TVACシリーズ

熱真空テスト用に対応したフレキシブルケーブルシリーズです。低アウトガス材料、マルチパクター効果抑制設計、温度変化に対する位相安定等、特殊環境下での要求にお応えいたします。
＊アウトガスに関しては、 NASA規格のASTM E-595に準拠しております。


 　
低アウトガス  フレキシブル  〜40GHz
