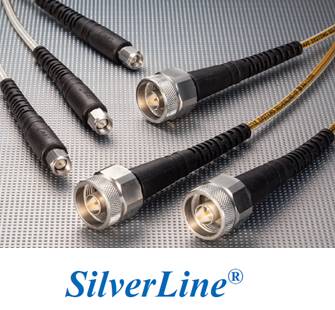

■Silver Line Extra Flex −フレックス・細径

 〜18GHzケーブル

標準タイプSilverLineよりケーブル外径が細く、フレキシブル性を向上したシリーズです。
〜18GHz対応したSMA, Nコネクタのみのラインナップとなり、ロスも大きくなりますが、取り扱いが容易で、大量に使用する量産使用に適しています。

<特色>
 ◆抜群の柔軟性
 ◆細径により省スペース化可能
 ◆外径3.8o



■カタログ -Catalogue-
Silver Line Extra Flex
ケーブルカタログ


■仕様 -Specification-


仕様
外径 Armored Diameter 3.8mm
耐屈曲回数 Flex life 50,000 cycles
VSWR (maximum) 18 GHz
1.35
位相安定性
Phase Stability typical max
+/- 1.5°
ロス Attenuation db/100 m
1GHz 52dB
2GHz 79dB
6GHz 148dB
12GHz 216dB
18GHz 279dB

   ※その他詳細はカタログをご覧ください
