TIMES Microwave
(タイムズマイクロウェーブ社:アメリカ)

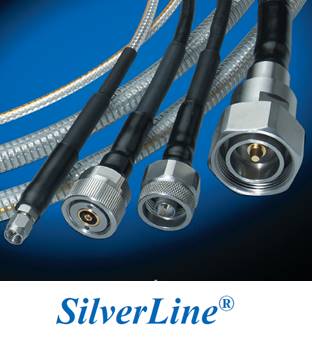

■Silver Line Low Loss −ローロスフレックス

 〜18GHzケーブル

標準タイプSilverLineの被覆材質、絶縁体をテープ巻きへ変更することでより低ロス(スタンダードタイプから20〜30%低減)、且つ、フレキシブル性を向上したシリーズです。

<特色>
 ◆SMA, N, TNCコネクタ
 ◆標準タイプより20〜30%ロス低減
 ◆標準タイプより柔軟性向上



■カタログ -Catalogue-
SilverLineLowLossFlex
ケーブルカタログ


■仕様 -Specification-


仕様
外径 標準タイプ 4.95mm
外径 アーマードタイプ 11.50mm
VSWR Max 4Ghz 6Ghz 18 Ghz
BNC 1.2: - -
QMA, SMA, Type N, TNC, Swept r/ - 1.25: 1.30:
SMA r/a, r/a, 7mm - 1.25: 1.35:
位相安定性
Phase Stability (25,000 cycles)*
+/-5℃ @18 GHz
ロス Attenuation Super Flex Low Loss
Frequency (Ghz) dB/100 m dB/100m
1 40dB 33dB
2 59dB 49dB
6 112dB 85dB
12 174dB 121dB
18 224dB 150dB
パワーハンドリング
周波数(Frequency GHz)
Super Flex Low Loss
1GHz 539 340
2GHz 363 240
6GHz 180 130
12GHz 117 90
18GHz 88 70

   ※その他詳細はカタログをご覧ください



■製品シリーズ一覧

■Clarity −高精度・位相安定テスト
■Clarity SemiRigid −低損失・形状維持・ミリ波
■SilverLine −標準テスト・高耐久
■SilverLine Low Loss −ローロスフレックス
■SilverLine Extra Flex −フレックス・細径
■SilverLine VNA −高性能プレシジョン

■SFT −高性能 標準マイクロ波
■HeliFoil −超低ロス 標準マイクロ・ミリ波
■MaxGain −高性能 超低ロス ミリ波
■Tflex −機器内配線 セミリジット代替
■5GFlex −Sub6/ミリ波28GHz 5G対応
■TCA −民間航空搭載用 難燃・軽量・低ロス
■InstaBend −機器内配線フレキシブルケーブル
■XtendedFlex −低ロスフレキシブルケーブル

■TFT −高難燃性UL Low PIMフレキシブル
■SPP-LLPL −高難燃性UL Low PIMコルゲート
■SPF −難燃性UL LowPIMコルゲート
■SPO −屋外Low PIMコルゲート
■SilverLine Low-PIM −シルバーラインLow-PIM版

■LMR, LMR-FR, -DB, -LSZH, -LW, -UF, -75
■TCOM

■ハイパワーフレキシブルケーブル −AAシリーズ
■RFワンタッチコネクタ −HPQD・MPQDシリーズ

■T-RAD −同軸漏洩ケーブル

■SiO2 −高温1000℃対応 位相安定セミリジッド
■Phase Track −位相安定 低ロス
■Phase Track SR −位相安定セミリジッド
■Phase Track Pflex −位相安定 内部配線
■Phase Track LS −位相安定 Low Smoke
■TVAC −位相安定 熱真空用テストケーブル

■Mil Spec −RG/U, M17/RG
