TIMES Microwave
(タイムズマイクロウェーブ社:アメリカ)

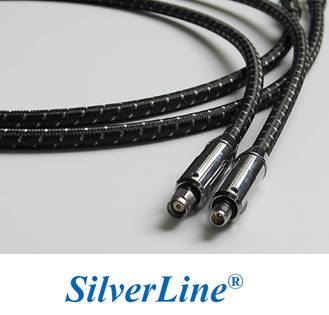

■Silver Line VNA −高性能プレシジョン

 〜110GHzケーブル

〜110GHzまで対応した高精度・位相安定テストケーブルです。
アーマード仕様の高性能プレシジョンテストケーブルとなり、ミリ波VNAネットワークアナライザに最も適したシリーズです。

<特色>
 ◆ミリ波VNAアナライザ用
 ◆〜110GHz
 ◆高性能プレシジョンタイプ



■カタログ -Catalogue-
〜18, 26.5, 40GHz
VNAケーブルカタログ
〜50, 70GHz
VNAケーブルカタログ
〜110GHz
VNAケーブルカタログ


■仕様 -Specification-


Cable SLSV18 SLSV26 SLSV40 SLSV50 SLSV70 SLSV110
外径Diameter (mm) 10.8mm 7.8mm 4.6mm
Mating life cycle 500
VSWR (maximum) 1.3 1.35 1.45 1.3 1.4 1.4
位相安定性
Phase Stability typical
+/-1° +/-1.5° +/-2° +/-3° +/-5° +/-10°
ロス Attenuation, dB/m 18GHz 26.5GHz 40GHz 50GHz 70GHz 110GHz
1.67dB 2.06dB 2.69dB 3.42dB 6.56dB 16.42dB

   ※その他詳細はカタログをご覧ください
