TIMES Microwave
(タイムズマイクロウェーブ社:アメリカ)

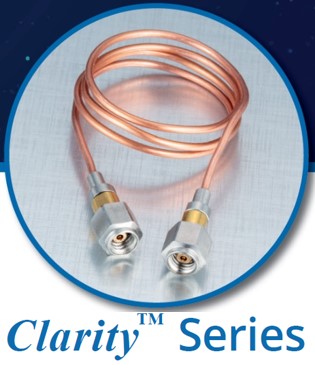

■Clarity −低損失・位相安定セミリジッドテストケーブル

 〜110GHz CSRケーブル

〜110GHzまで対応した、セミリジッドタイプの高精度・位相安定ケーブルです。セミリジッドタイプとなり完全固定で使用するアプリケーションに最適です。
フレキシブルタイプに比べ約10%ロスを低減(@110GHz)
1.0mm male, femaleコネクタラインナップ。

<特色>
 ◆〜110GHZまでの位相安定性
 ◆完全固定使用
 ◆外径6.7o
 ◆銀メッキ銅中心導体+固定PTFE誘導体+銅管外部導体



■カタログ -Catalogue-

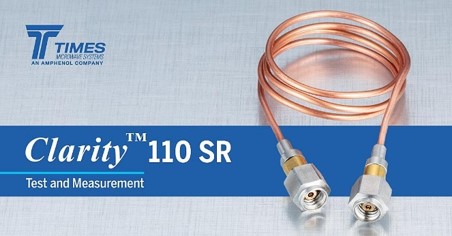

Clarity 110GHz Semi-Rigid
ケーブルカタログ


■仕様 -Specification-


仕様
CSR…clarity semi rigid CSR110
外径
Diameter
6.7mm
VSWR (typical) 1.45:1
VSWR (maximum) 1.50:1
ロス(Attenuation) dB/ m 1 GHz 26.5 GHz 110 GHz
1.04 2.03 14.83
Min Bend Radius(unarmored) 6.3mm

   ※その他詳細はカタログをご覧ください
