TIMES Microwave
(タイムズマイクロウェーブ社:アメリカ)



■SiO2 −高温1000℃対応 位相安定セミリジッドケーブル

 〜18GHzケーブル

SiO2ケーブルは絶縁体にSiO2(二酸化ケイ素)を使用し、温度に対する位相変動を最小に抑えることが可能です。
また高温対応コネクタを使用、ハーメチック加工をすることで、
−273℃〜+600℃までの広域温度帯対応のアッセンブリのご提供が可能です。

<特色>
 ◆温度変化に対する抜群の位相安定性
 ◆航空、宇宙、放射線、真空などの過酷な環境で使用可能
 ◆ご希望形状に合わせたフォーミング加工可能



■カタログ -Catalogue-
SiO2 ケーブルカタログ


■仕様 -Specification-


仕様
Cable SiO2-090 SiO2-141 SiO2-270
外径
Outside Diameter (in) +/- 0.001
0.090 0.141 0.270
シールド性能 EMI Shielding > 110 dB
ジャケット材質
Outer Jacket
Stainless Steel, 304 Series
外部導体材質
Outer Conductor
Copper per ASTM B-75
絶縁体材質
Dielectric
Low Density, High Purity Silicon Dioxide
中心導体材質
Inner Conductor
Copper per ASTM B-75
ケーブル耐熱温度
Operating Temperature Range (Cable)
-273/+1,000° C
標準コネクタ耐熱温度
Operating Temperature Range (Standard Connectors)
-273/+200° C
高温用コネクタ耐熱温度
Operating Temperature Range (High Temp Connectors)
-273/+600° C
耐化学品
Chemical Resistance
Equivalent to 304 Stainless
耐放射線環境
Radiation Resistance
Excellent

※その他詳細はカタログをご覧ください

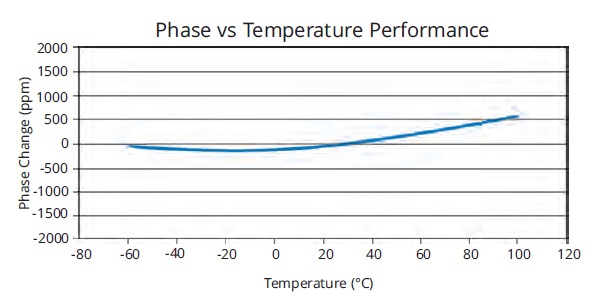

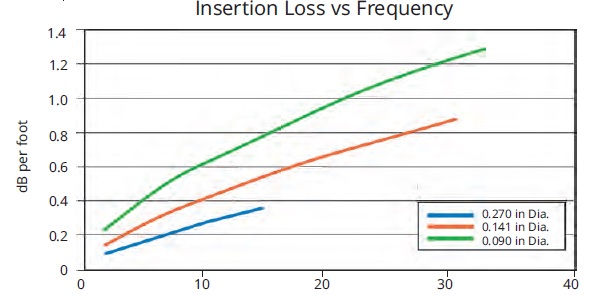

■Phase & Insertion Loss測定値 -Phase & Insertion Loss Measurement
↑クリックするとグラフが拡大します↑ ↑クリックするとグラフが拡大します↑
