RF・ハイパワーマイクロ波 同軸ケーブルカタログ
(PDF:2.7MB)
高周波テスト ケーブルカタログ
(PDF:2.7MB)
全ケーブル スペック早見表
|
|
■仕様 -Specification-
|
|
Cable |
PT110 |
PT150 |
PT180 |
PT210 |
PT318 |
絶縁体 Dielectric Technology |
TF4 |
TF4 |
TF4 |
TF4 |
TF4 |
外径 Diameter (in) |
0.108 |
0.145 |
0.18 |
0.22 |
0.315 |
温度範囲 Temperature Rating |
-55C to +150C |
シールド性能 Shielding |
-90 dB Minimum |
ロス (Attenuation) @ 6GHz(dB/100 feet) |
64 |
38.4 |
30.5 |
24.6 |
16.7 |
ロス (Attenuation) @ 18GHz(dB/100 feet) |
121 |
70.5 |
58.5 |
48.4 |
34.7 |
※その他詳細はカタログをご覧ください
|

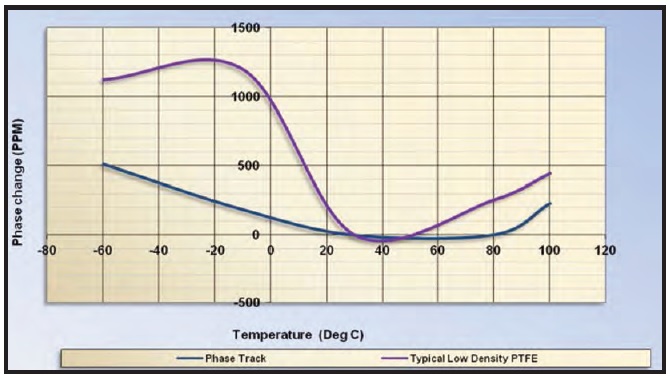

■温度位相特性 -Phase vs Temperature
|
|
↑クリックするとグラフが拡大します↑ |
■製品シリーズ一覧
|
|
■Clarity −高精度・位相安定テスト
■Clarity SemiRigid −低損失・形状維持・ミリ波
■SilverLine −標準テスト・高耐久
■SilverLine Low Loss −ローロスフレックス
■SilverLine Extra Flex −フレックス・細径
■SilverLine VNA −高性能プレシジョン
|
|
|
■SFT −高性能 標準マイクロ波
■HeliFoil −超低ロス 標準マイクロ・ミリ波
■MaxGain −高性能 超低ロス ミリ波
■Tflex −機器内配線 セミリジット代替
■5GFlex −Sub6/ミリ波28GHz 5G対応
■TCA −民間航空搭載用 難燃・軽量・低ロス
■InstaBend −機器内配線フレキシブルケーブル
■XtendedFlex −低ロスフレキシブルケーブル
|
|
|
■TFT −高難燃性UL Low PIMフレキシブル
■SPP-LLPL −高難燃性UL Low PIMコルゲート
■SPF −難燃性UL LowPIMコルゲート
■SPO −屋外Low PIMコルゲート
■SilverLine Low-PIM −シルバーラインLow-PIM版
|
|
|
|
■LMR, LMR-FR, -DB, -LSZH, -LW, -UF, -75
■TCOM
|
|
|
■ハイパワーフレキシブルケーブル −AAシリーズ
■RFワンタッチコネクタ −HPQD・MPQDシリーズ
|
|
|
■T-RAD −同軸漏洩ケーブル
|
|
|
■SiO2 −高温1000℃対応 位相安定セミリジッド
■Phase Track −位相安定 低ロス
■Phase Track SR −位相安定セミリジッド
■Phase Track Pflex −位相安定 内部配線
■Phase Track LS −位相安定 Low Smoke
■TVAC −位相安定 熱真空用テストケーブル
|
|
|
■Mil Spec −RG/U, M17/RG
|
|
