■仕様 -Specification-

|
仕様 |
Cable |
PTSR110 |
PTSR141 |
絶縁体 Dielectric Technology |
TF4 |
TF4 |
外径 Diameter (in) |
0.11 |
0.141 |
温度範囲 Temperature Rating |
-55C to + 125C |
シールド性能 Shielding |
-90 dBc/ft |
ロス (Attenuation) @ 6GHz(dB/100 feet) |
36.6 |
28.2 |
ロス (Attenuation) @ 18GHz(dB/100 feet) |
69.3 |
54.8 |
※その他詳細はカタログをご覧ください
|

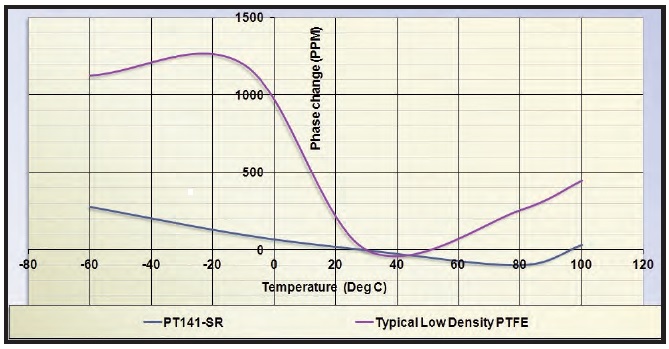

■温度位相特性 -Phase vs Temperature

|
 |
↑クリックするとグラフが拡大します↑ |
