■仕様 -Specification-
|
仕様 |
Cable |

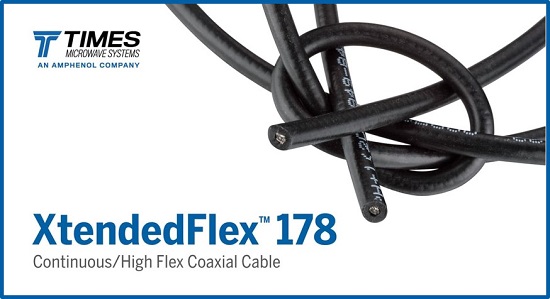

XtendedFlex™ |
Part Number |
XF178 |
Diameter inch (mm) |
0.123 (3.12) |
Weight lb/ft (kg/m) |
0.00791 (0.011) |
Temp Range ℉ (℃) |
-40 ~ +221 (-40 ~ +105) |
Min Bend Radius inch (mm) |
0.665 (16.90) |
Attn @ 0.6GHz db/100ft (db/100m) |
40 (132) |
Attn @ 1GHz db/100ft (db/100m) |
54 (175) |
Attn @ 3GHz db/100ft (db/100m) |
102 (333) |
Connector Available |
SM/SMR |
※その他詳細はカタログをご覧ください
|
