	SPINNER(スピナー社：ドイツ) 製品紹介

■光ファイバーロータリージョイント（FORJ）～Fiber Optics Rotary Joint ＜特色＞光ファイバーロータリージョイント／光ロータリージョイント／光スリップリング／光ロータリーコネクタ等の名称で呼ばれる製品です。360°回転しながら高速光信号を伝送することが可能です。レーダー、風力発電装置、ターンテーブル、ケーブル巻取り機、スタジオ用4K／8Kカメラ回転部、クレーン装置等で静止体から回転体へ大容量且つリアルタイムに信号を伝達する際に使用する製品です。 Spinner社では、シングルモード（SM）、マルチモード（MM）、また、その混合タイプのファイバー種を最大109chまで伝送できる回転製品を製作可能です。　シングルチャンネル（Single CH/1ch) ～マルチチャンネル（Multi CH/～109ch)の製品群すべてにおいて、非常に小型且つ低ロスを実現しております。高精度のため、回転に対する特性のバラツキが非常に小さいことも特徴です。また光ファイバー伝送回転部は物理的摺動面のない非接触となるため、ベアリング機械的寿命のみで2億回転以上の長寿命製品となります。標準品からカスタム品まで幅広く対応しております。

＜FORJ製品ラインナップ＞

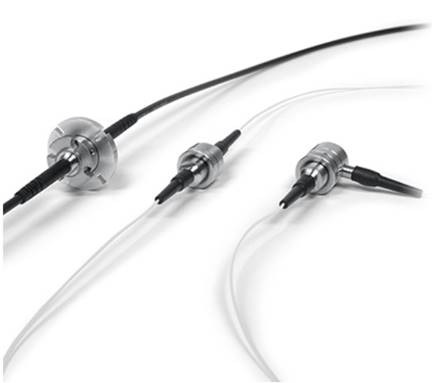

■シングルチャンネル（Single CH/1ch）

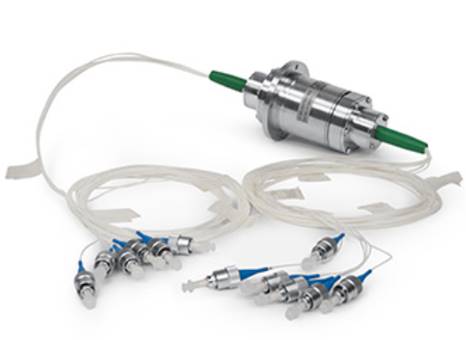

■マルチチャンネル（Multi CH/～109ch）

■スリップリング付FORJ

■SPINNER社光ファイバロータリージョイントの特徴

●ファイバータイプ SM/MM 対応、高速通信40 Gbit/s！

-シングルモード（Single Mode）：E9/125, 1310nm/1550nm
-マルチモード（Multi Mode）：G50/125 or G62.5/125, 850nm/1300nm
* その他特殊なファイバー、波長の対応も可能です。

●～109ch 多チャンネルでの対応が可能！
標準～109ch対応。

●長寿命/高速回転！
寿命：2億回転以上、10,000RPMの高速回転が可能です。

●Pigtail タイプによる製品コンセプト！
回転体側（ローター）、静止体側（ステータ）にピッグテール
ケーブルを取付けたタイプが標準構造となります。
この設計コンセプトにより、多彩なコネクタ種への対応、
短納期対応を実現しております。

●多彩なコネクタラインナップ！
LC, FC, SC, ST, LSA, LuxCis, Molex等

●安定した電気特性！
他メーカー製品に比べ、非常にロスが小さく、反射特性が良いのが特徴です。

●超小型／コンパクトサイズ！
他メーカー製品に比べ、非常に小型／コンパクトな設計となります。

●業界唯一Ｌ型形状タイプ！
Spinner社では、業界で唯一Ｌ型形状のFORJを製品化しております。
1CH/2CHでの対応。
ユーザー様での機器設計に自由度を与え、製品システムの小型化を実現可能です。

●クリーンルーム / 100% テスト！
ISO Class 7 クリーンルームでの製造、100% 製品テスト、
個別シリアルナンバー管理にて高品質な製品をお届け可能です。

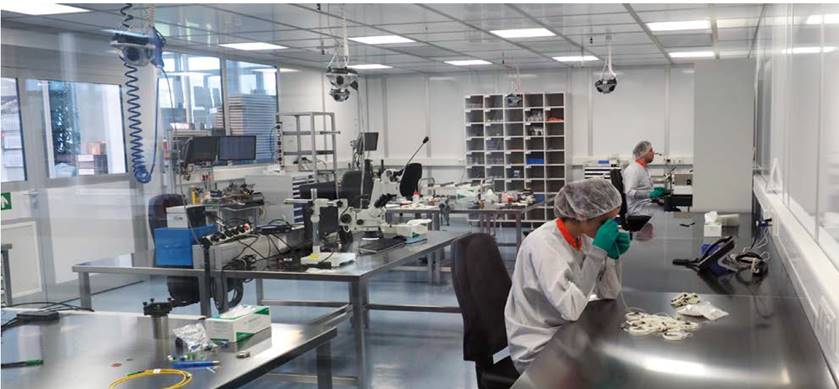

Spinner社　ISO Class 7 クリーンルーム／ 100％特性検査実施！

■各種製品資料／ダウンロード



■製品データシート検索一部製品データーシートの閲覧が可能です。メーカー製品検索サイトへリンク。	■光ファイバーロータリージョイント製品カタログ（日本語）	■光ファイバーロータリージョイント製品カタログ（英語）	■＜技術資料＞ロータリージョイント技術情報（英語）

■＜技術資料＞ロータリージョイント設置方法・注意点（英語）	■PFORJカタログ（英語）

■デモ品貸出
一部製品に関してはデータ通信/形状の確認用にデモ品の貸し出しを行っております。
デモ品の貸し出し、お見積のご用命、お問合せ等は　こちらのフォーム　、
または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽にご連絡下さい。

●お見積のご用命、お問合せ等は　こちらのフォーム　
または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽にご連絡下さい。
