＜製品ラインナップ＞

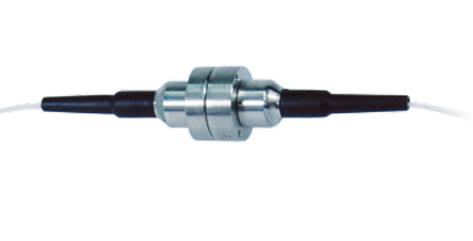

■1.14 シリーズ
〜外径φ14mm〜
|
1.14シリーズは、高品質かつ非常にコンパクトなSingle-Channel FORJです。
Typical 1.0dBのInsertion Loss (挿入損失）、18gの軽量設計、10,000rpm高速回転が実現可能です。 |

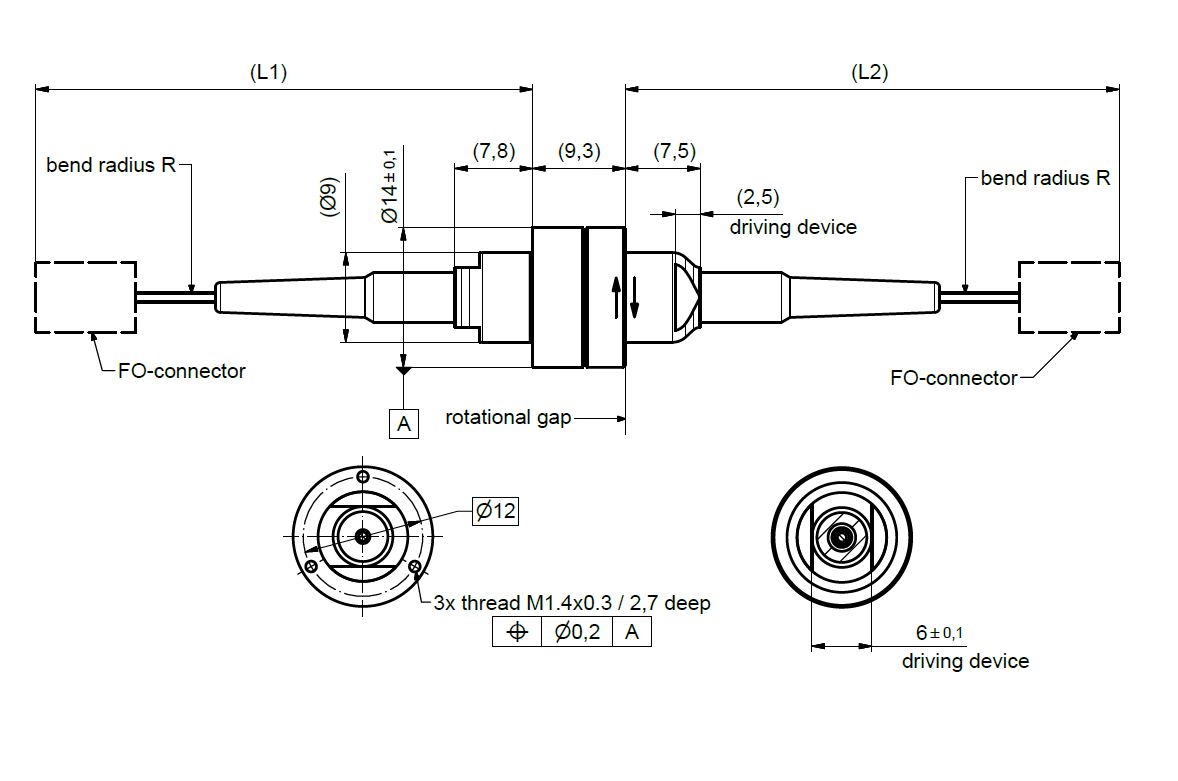

| ※図面画像をクリックすると拡大画像が表示されます。※ |
 |
 |
| |
|

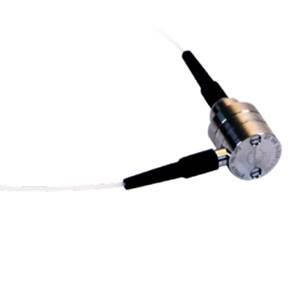

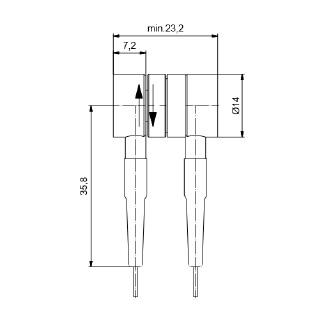

■1.14 Ｌ／Ｕシリーズ
〜外径φ14mm〜
|
90°Ｌ型形状、Ｕ形状のSingle-Channel FORJです。ケーブル曲げ負荷をなくし、システム全体の小型化も可能です。 |

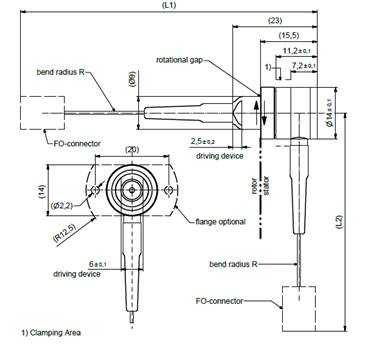

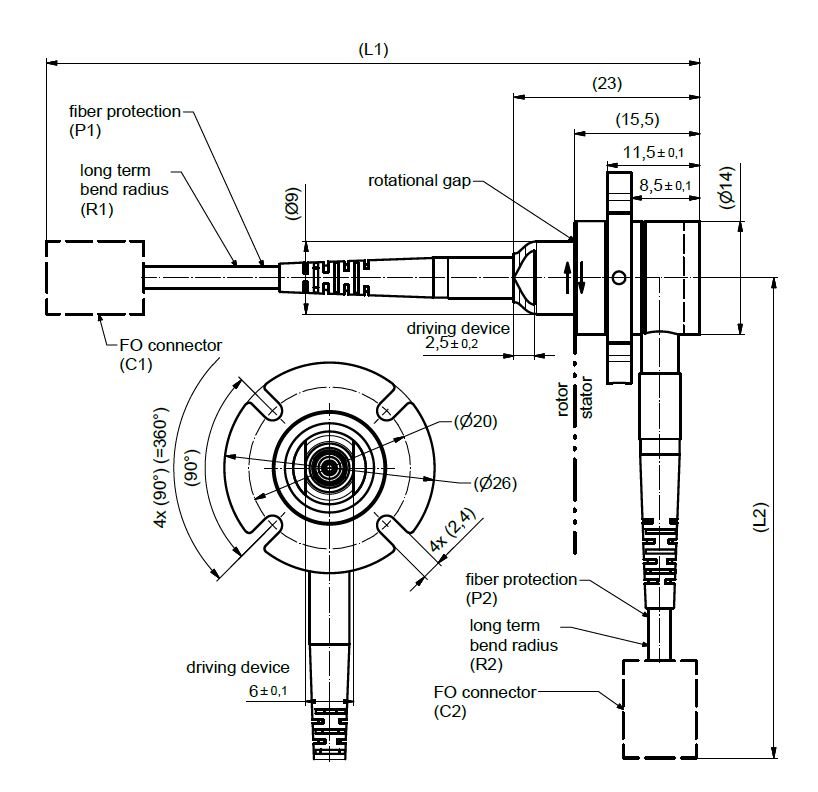

| ※図面画像をクリックすると拡大画像が表示されます。※ |
 |
 |
| |
 |
 |
| |
|

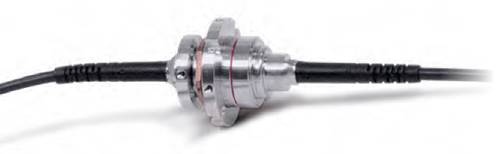

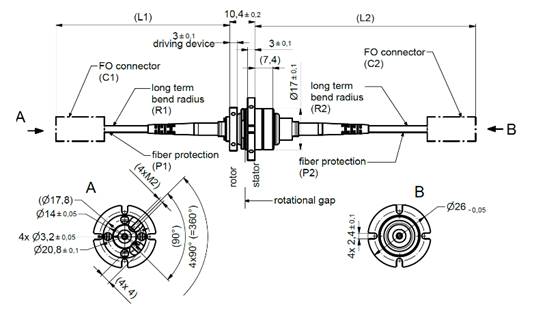

■1.17 シリーズ
〜外径φ17mm〜
|
1.17シリーズは、振動、温度、湿度、加圧等の過酷な環境下での使用を想定した製品シリーズです。
IP68対応、海底深度4500m対応製品などアプリケーションに合せた製品をご提供致します。 |

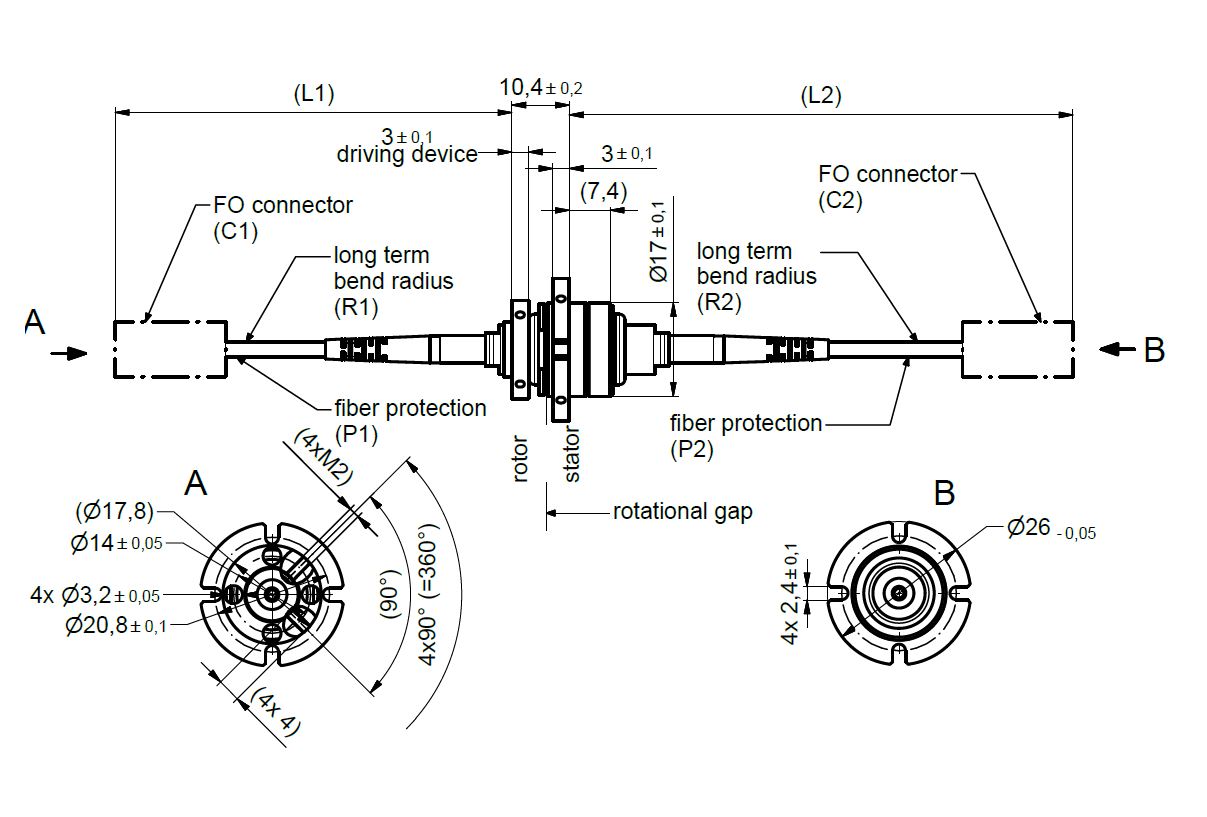

| ※図面画像をクリックすると拡大画像が表示されます。※ |
 |
 |
| |
|
■製品シリーズ／スペック一覧
|
| シリーズ名 |
1.14S |
1.14P |
1.14L |
1.17/1.17PC* |
挿入損失
Max. insertion loss (dB) |
1.5 (SM)
2.5(MM) |
1.0 (SM)
2.0(MM) |
3.0 (SM)
4.0(MM) |
1.5 (SM)
2.5(MM) |
挿入損失変化（回転時）
Max. variation of insertion
loss during rotation (dB) |
1.0 |
0.5 |
1.0 |
1.0 |
リターンロス
Min. return loss (dB) |
50 (SM) / 35 (MM) |
波長
Wavelength |
1310 nm/1550 nm (SM)
850 nm/1300 nm (MM) |
回転速度
Rotation speed (rpm) |
3,000 |
10,000 |
3,000 |
60 |
重量
Weight (excl. connectors) |
18 g |
18 g |
20 g |
60 g |
トルク
Torque |
0.06 Nm |
0.06 Nm |
0.06 Nm |
0.3 Nm |
IPレベル
Degree of protection |
IP54 |
IP54 |
IP54 |
IP65/IP68*
*seawater resist. |
温度範囲
Temperature range |
-40 °C to +85 °C |
| *1.17PC: IP 68 深度4,500 mまで対応可能。深度7,500 mまで特注対応 |

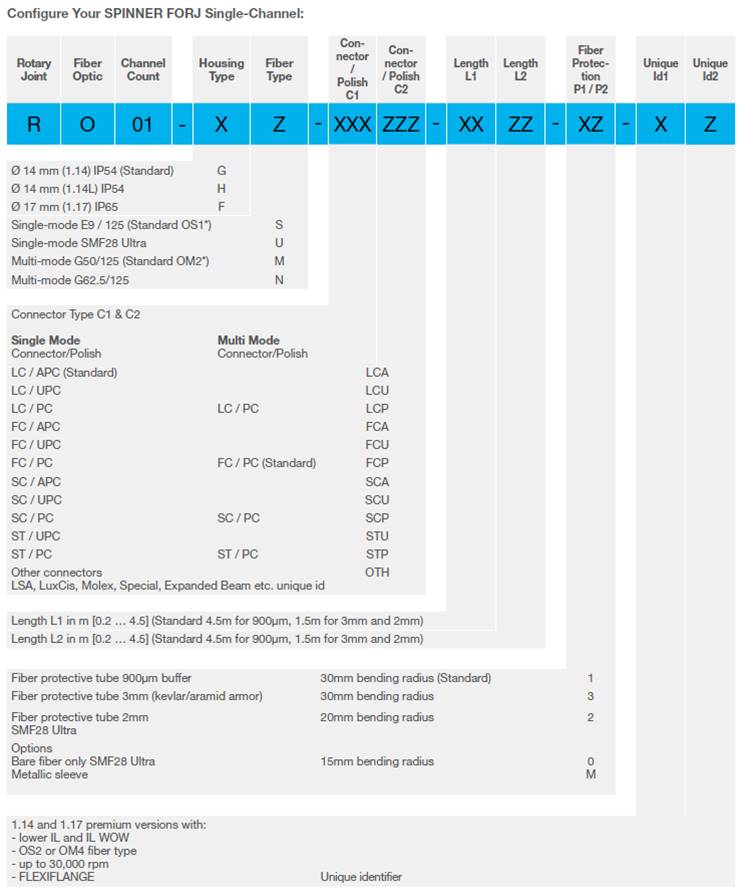

■型式選定
|
各項目仕様を下記方法にてご選定の上、弊社営業部までお問い合わせください。
メーカーにて個別データシートを作成しご提案可能です。
※手配後に正式 P/Nが付与されます。
※下表をクリックするとPDFファイルにて開きます。
 |
■デモ品貸出
一部製品に関してはデータ通信/形状の確認用にデモ品の貸し出しを行っております。
デモ品の貸し出し、お見積のご用命、お問合せ等は こちらのフォーム 、
または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽にご連絡下さい。
|
