＜製品ラインナップ＞

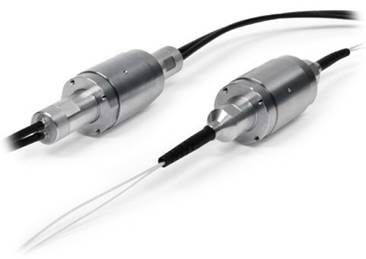

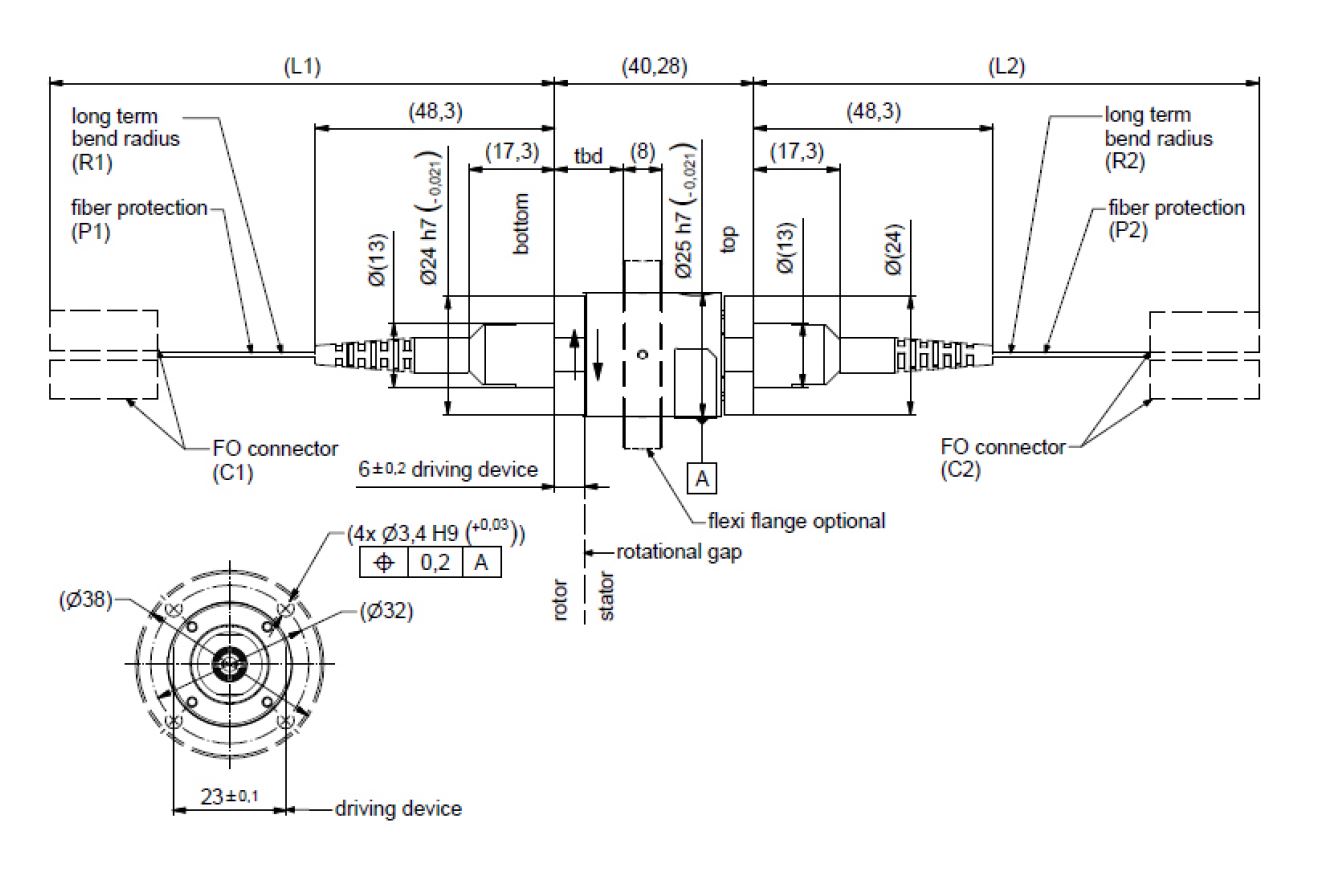

■.25 シリーズ
〜外径φ25mm〜
|
2〜4ch対応FORJです。非常にコンパクトなサイズにシングルモード/マルチモード、混在モードに対応しております。
Ｌシリーズは９０°Ｌ型形状となり、ケーブル曲げ負荷を軽減し、システム全体の小型化も可能です。 |

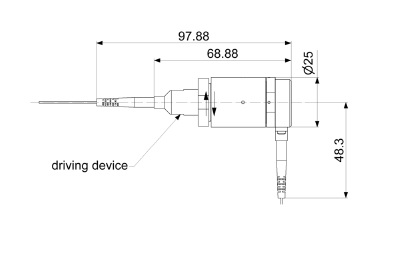

| ※図面画像をクリックすると拡大画像が表示されます。※ |
 |
 |
| |
 |
 |
| |
|

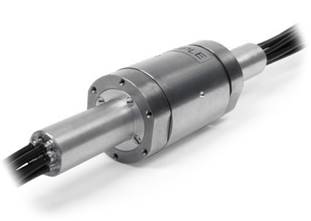

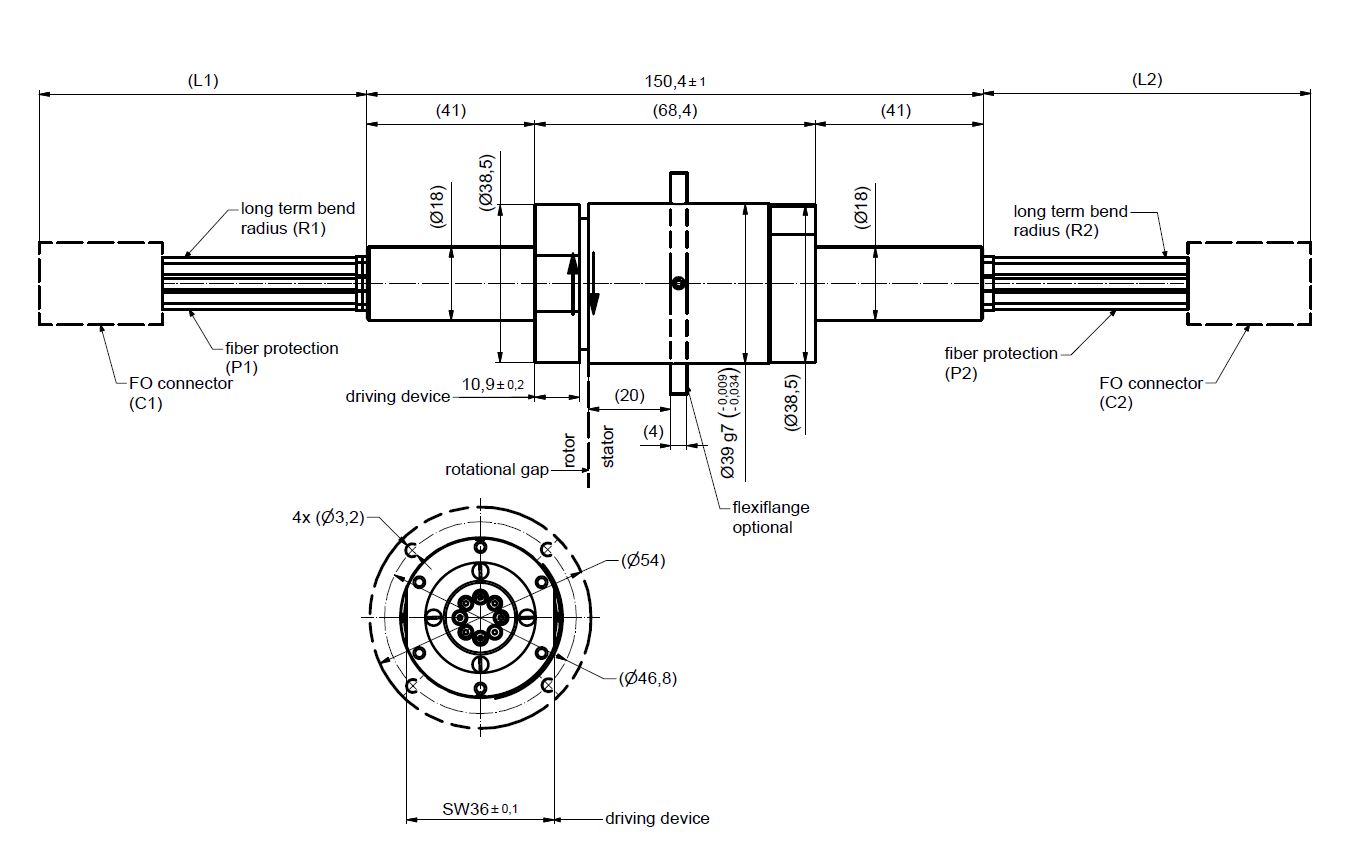

■.40 シリーズ
〜外径φ40mm〜
|
〜8chに対応したΦ40mmのFORJ。業界トップクラスの小型製品です。 |

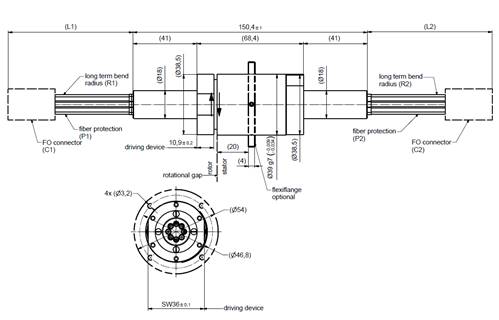

| ※図面画像をクリックすると拡大画像が表示されます。※ |
 |
 |
| |
|

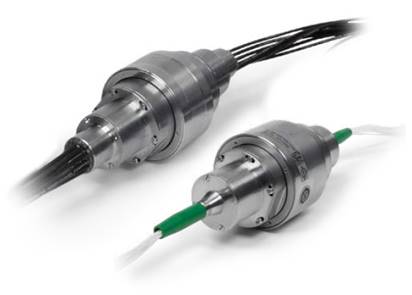

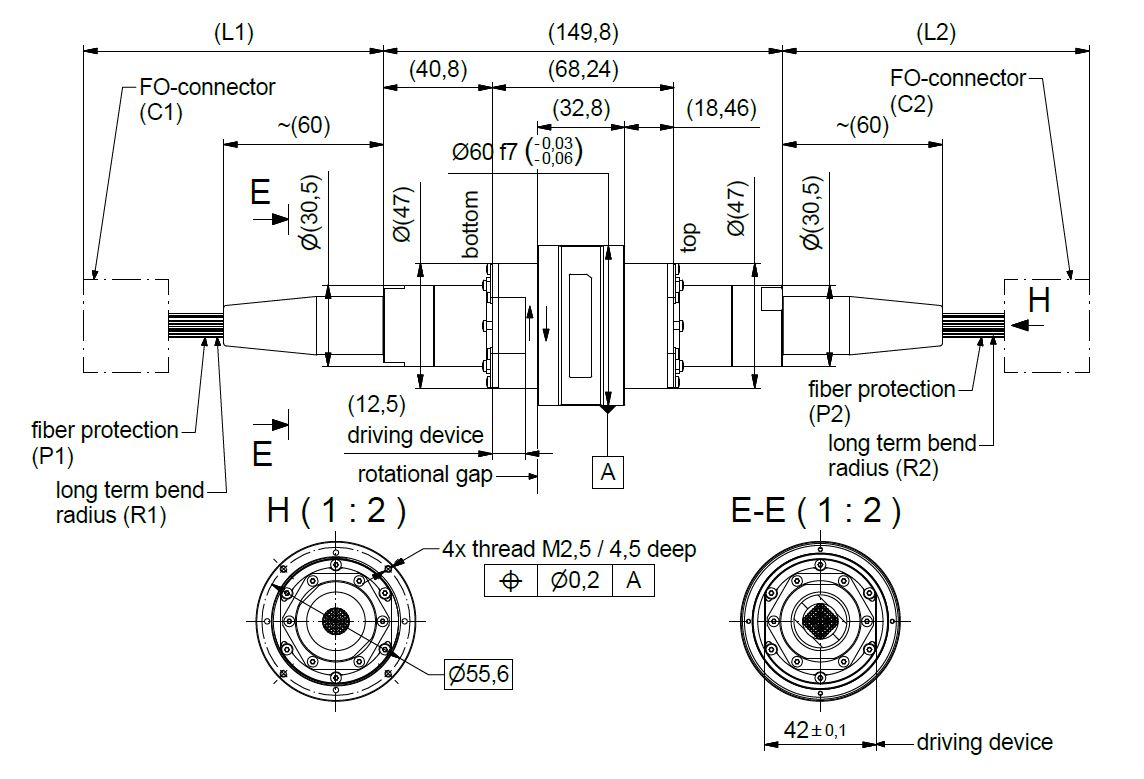

■.60 シリーズ
〜外径φ60mm〜
|
〜109chまで対応したΦ60mmのモデルです。IP65, SM/MM混在モードに対応しております。 |
| ※図面画像をクリックすると拡大画像が表示されます。※ |
 |
 |
| |
|

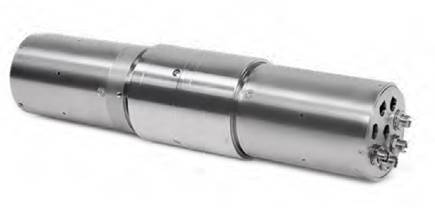

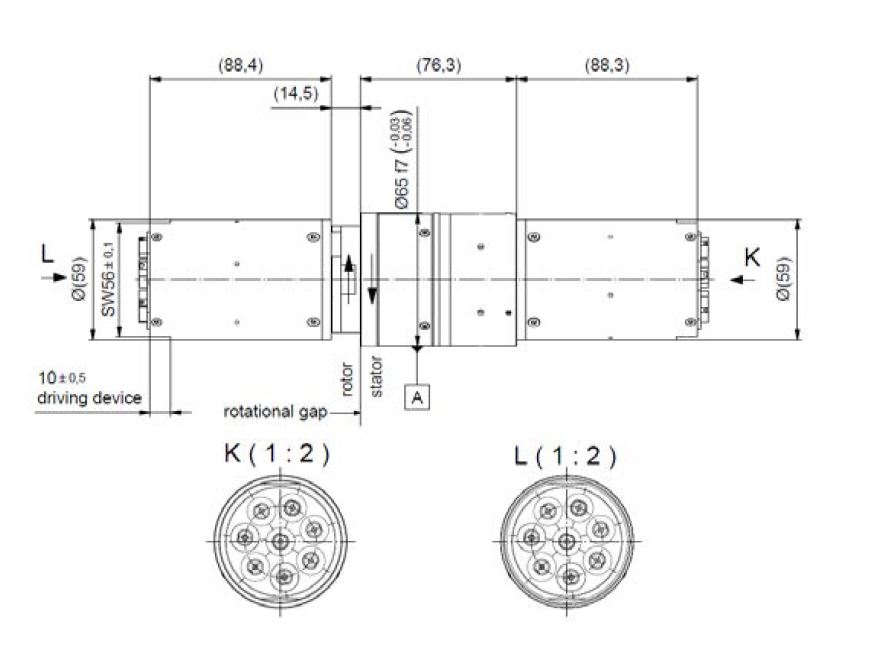

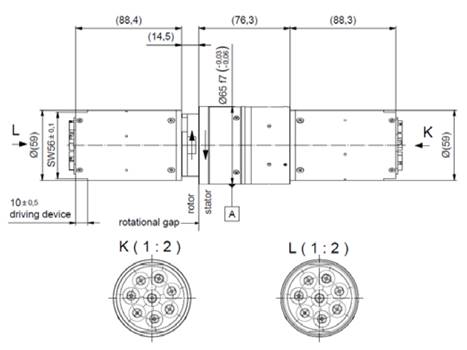

■.65 シリーズ
〜外径φ65mm〜
|
〜8chまで対応した振動、温度、湿度、加圧等の過酷な環境下での使用を想定した製品シリーズです。 |
| ※図面画像をクリックすると拡大画像が表示されます。※ |
 |
 |
| |
|
■製品シリーズ／スペック一覧
|
| シリーズ名 |
x.25 |
x.40 |
x.60 |
x.60 |
x.65 |
チャンネル数
Channel count |
2 - 4 |
3 - 8 |
7-36 |
16 - 109 |
2 - 8 |
挿入損失
Max. insertion loss (dB) |
3.5(SM)
3.5(MM) |
3.5(SM)
3.5(MM) |
3.5(SM)
3.5(MM) |
3.5 CH 16 - 32
4.5 CH 33 - 48
5.5CH 49 - 6- (109) |
3.5(typ. 1.5) CH2-4
4.5(typ. 2.5) CH5-8 |
挿入損失変化（回転時）
Max. variation of insertion
loss during rotation (dB) |
1.5 |
2.5 (typ. 1.5) |
1.5 (typ. 0.75) |
|
|
リターンロス
Min. return loss (dB) |
50 |
40 (typ. 45) |
40 (typ. 45) |
波長
Wavelength |
1310 nm/1550 nm (SM)
850 nm/1300 nm (MM) |
1310 nm or
1550 nm |
1310 nm/1550 nm |
|
ファイバー種
Fiber type |
Single-mode E9/125 or
multi-mode 50/125 or 62.5/125
Mixed configuration with
multi-mode and
single-mode up to 36 CH |
Single-mode E9/125 |
|
|
|
|
回転速度
Rotation speed (rpm) |
1,000 |
150 |
150 |
60 |
重量
Weight (excl. connectors) |
250 g |
700 g |
1500 g |
1500 g |
3000 g |
トルク
Torque |
0.08 Nm |
0.15 Nm |
0.15 Nm |
0.15 Nm |
1 Nm |
IPレベル
Degree of protection |
IP54, IP65 |
IP65/IP68*
*seawater resist. |
|
温度範囲
Temperature range |
-40 °C to +85 °C |
-10 °C to +75 °C |
|
| *1.17PC: IP 68 深度4,500 mまで対応可能。深度10,00 mまで特注対応 |

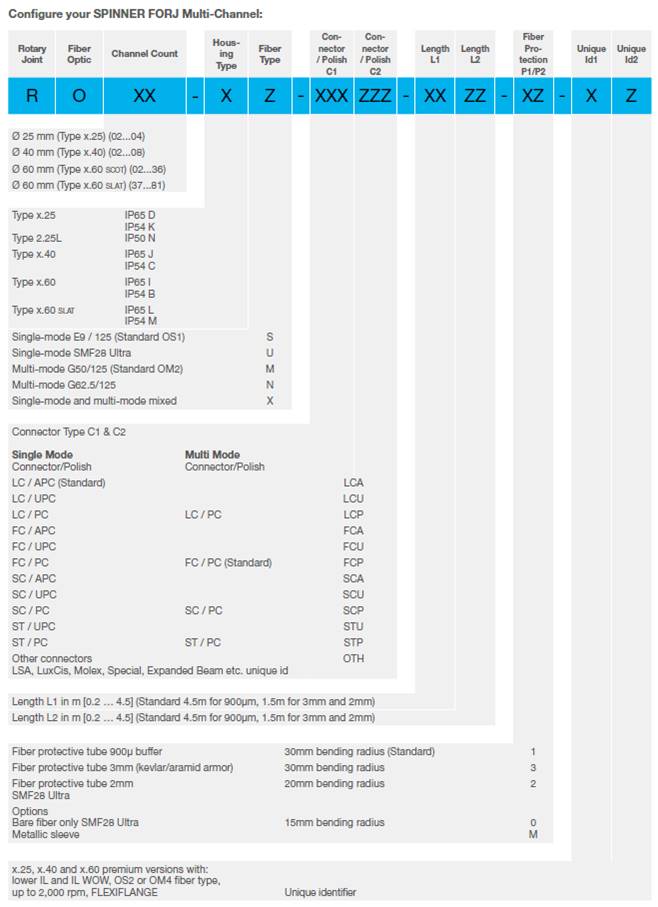

■型式選定
|
各項目仕様を下記方法にてご選定の上、弊社営業部までお問い合わせください。
メーカーにて個別データシートを作成しご提案可能です。
※手配後に正式 P/Nが付与されます。
※下表をクリックするとPDFファイルにて開きます。
 |
■デモ品貸出
一部製品に関してはデータ通信/形状の確認用にデモ品の貸し出しを行っております。
デモ品の貸し出し、お見積のご用命、お問合せ等は こちらのフォーム 、
または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽にご連絡下さい。
|
●お見積のご用命、お問合せ等は こちらのフォーム
または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽にご連絡下さい。
|
|
|
|
