■高電圧リードリレー 1.5kV〜5kV
High Voltage SIL/SIP Reed Relays 1.5kV~5kV
耐電圧1.5kV〜5kVの高電圧リードリレー
ラインナップです。
小型パッケージタイプでは最小0.25mmピッチ
での高密度実装も可能です。
 104シリーズにスタンドオフ5kVタイプが新登場！
業界初となる高電圧表面実装型リレー219シリーズが登場！
| ＜特 色＞ |
 |
●スタンドオフ1.5kV〜5kV、接点間電圧1kVのラインナップ |
|
●最大25Wの大電力へ対応 |
|
●1 Form A/B, 2 Form A の各種接点タイプをラインナップ |
|
●用途に応じた最小フットプリント／高密度実装で、ATE／計装機器の小型化に貢献 |

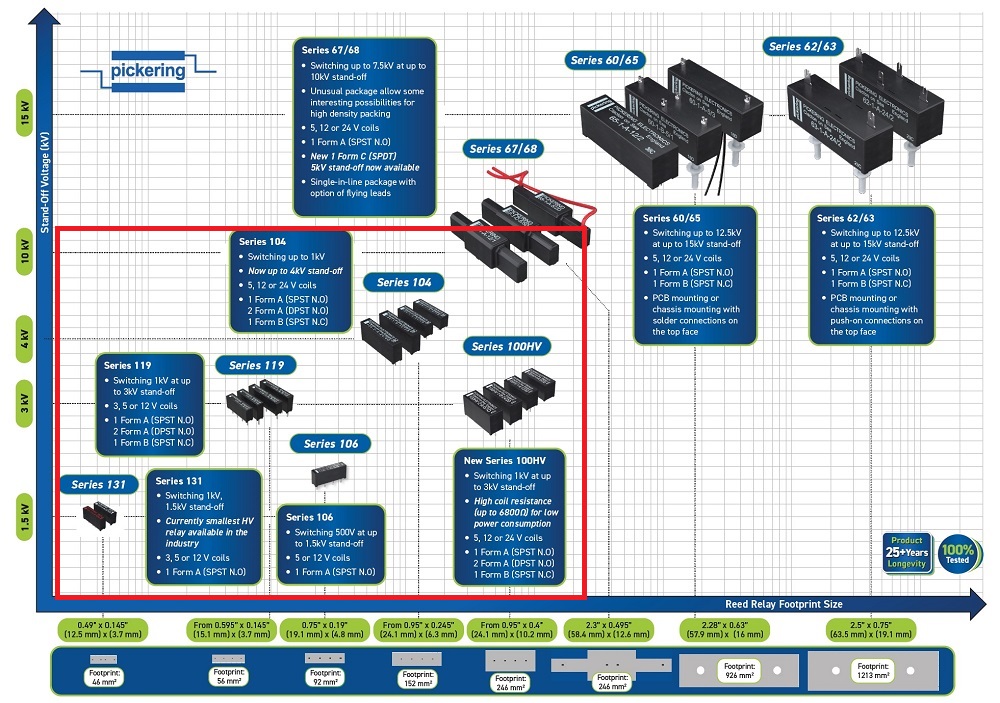

■1.5kV〜5kV 高電圧リードリレー シリーズラインナップ
|
 |
●100HVシリーズ
スタンドオフ1.5kV〜3kV
コイル電圧 5V, 12V, 24V
1 Form A/B, 2 Form A
10.2 x 24.1 x 12.7mm (1 Form A) |
 |

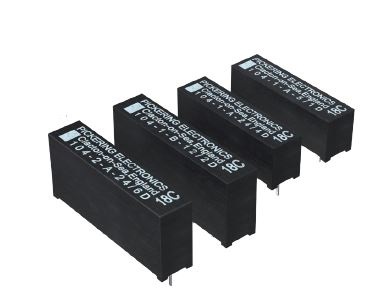

●104シリーズ
スタンドオフ1kV〜5kV
コイル電圧 5V, 12V, 24V
1 Form A/B, 2 Form A
6.2 x 24.1 x 8.1mm (1 Form A) |
 |
●119シリーズ
スタンドオフ1kV〜3kV
コイル電圧 3V, 5V, 12V
1 Form A/B, 2 Form A
3.7 x 15.1 x 6.6mm (1 Form A) |
 |
●131シリーズ
スタンドオフ1kV、1.5kV
コイル電圧 3V, 5V, 12V
1 Form A
3.7 x 12.5 x 6.6mm |
 |
●219シリーズ
スタンドオフ1kV〜3kV
表面実装（SMD）型
コイル電圧 3V, 5V, 12V
1 Form A/B, 2 Form A
15.5 x 17.2 x 8.5mm (1 Form A) |
 |
●144シリーズ
スタンドオフ2kV, 3kV
最大80Wハイパワー
コイル電圧 5V, 12V, 24V
1 Form A/B, 2 Form A
24.1 x 6.2 x 8.1mm (1 Form A) |
| 5kv〜15kV高電圧リレーラインナップは＞＞こちらをクリック |
|
特 色 |
タイプ |
型 式 |
寸法[mm] |
ｺｲﾙ電圧
[Vdc] |
接 点 |
耐電圧※１
[kVdc] |
接点電圧※２
[Vdc] |
接点電流
[A] |
ｽｲｯﾁ電力
[W] |
最大抵抗
[mΩ] |
D奥行 |
W幅 |
H高さ |
高
電
圧
小
型
タ
イ
プ |
100HV
シリーズ
 |
100HV-1-A |
10.2 |
24.1 |
12.7 |
5,12,24 |
1 A |
1.5~3 |
1000 |
1 |
25 |
120 |
| 100HV-1-B |
10.2 |
29.0 |
15.2 |
5,12,24 |
1 B |
1.5~2 |
1000 |
1 |
25 |
120 |
| 100HV-2-A |
10.2 |
29.0 |
15.2 |
5,12,24 |
2 A |
1.5~2 |
1000 |
1 |
25 |
120 |
119ｼﾘｰｽﾞ
|
119-1-A |
3.7 |
15.1 |
6.6 |
3,5,12 |
1 A |
1.5~3 |
1000 |
1.25 |
10 |
120 |
| 119-1-B |
3.7 |
15.1 |
8.9 |
3,5,12 |
1 B |
1.5~2 |
1000 |
1.25 |
10 |
120 |
| 119-2-A |
3.7 |
20.1 |
8.9 |
3,5,12 |
2 A |
1.5 |
1000 |
1.25 |
10 |
120 |
104
シリーズ
|
104-1-A |
6.2 |
24.1 |
8.1 |
5,12,24 |
1 A |
1.5~5 |
1000 |
1.5 |
25 |
120 |
| 104-1-B |
6.2 |
29.0 |
12.5 |
5,12,24 |
1 B |
1.5~2 |
1000 |
1.5 |
25 |
120 |
| 104-2-A |
6.2 |
29.0 |
12.5 |
5,12,24 |
2 A |
1.5~2 |
1000 |
1.5 |
25 |
120 |
| 104ES-1-A |
6.2 |
24.1 |
8.1 |
5,12,24 |
1 A |
1.5~3 |
1000 |
1.5 |
25 |
120 |
| 104HT-1-A |
6.2 |
24.1 |
8.1 |
5,12,24 |
1 A |
1.5~4 |
1000 |
1.5 |
25 |
120 |
144ｼﾘｰｽﾞ
|
144-1-A |
6.2 |
24.1 |
8.1 |
5,12,24 |
1 A |
2, 3 |
250, 1000 |
3 |
10, 60, 80 |
120 |
| 144-2-A |
6.2 |
29.0 |
12.5 |
5,12,24 |
2 A |
2 |
250, 1000 |
3 |
10, 60, 80 |
120 |
| 144-1-B |
6.2 |
29.0 |
12.5 |
5,12,24 |
1 B |
2 |
250, 1000 |
3 |
10, 60, 80 |
120 |
131ｼﾘｰｽﾞ
|
131-1-A |
3.7 |
12.5 |
6.6 |
3,5,12 |
1 A |
1.5 |
1000 |
1.25 |
10 |
120 |
S
M
D |
219ｼﾘｰｽﾞ
|
219-1-A |
15.5 |
17.2 |
8.5 |
3,5,12 |
1 A |
1.5~3 |
1000 |
0.7 |
10 |
120 |
| 219-1-B |
15.5 |
17.2 |
8.5 |
3,5,12 |
1 B |
1.5~2 |
1000 |
0.7 |
10 |
120 |
| 219-2-A |
15.5 |
17.2 |
8.5 |
3,5,12 |
2 A |
1.5 |
1000 |
0.7 |
10 |
120 |
|
※１ 耐電圧 ：スタンドオフ電圧／接点が開いているとき(非駆動時)に印可可能な最大電圧
※２ 接点電圧：スイッチング電圧／接点駆動時に印可可能な最大電圧
|
|
