■高電圧リードリレー 5kv～15kV
High Voltage SIL/SIP Reed Relays 5kv ~ 15kV
耐電圧3.5kV～12.5kVの
高電圧リードリレーラインナップです。
表面実装、フライングリード、スクリューなど
様々な取付方法に対応しています。
| ＜特 色＞ |
 |
●スタンドオフ5kV～15kV、接点間電圧3.5kV～12.5kVのラインナップ |
|
●最大50Wの大電力へ対応 |
|
●1 Form A/B/C の各種接点タイプをラインナップ |

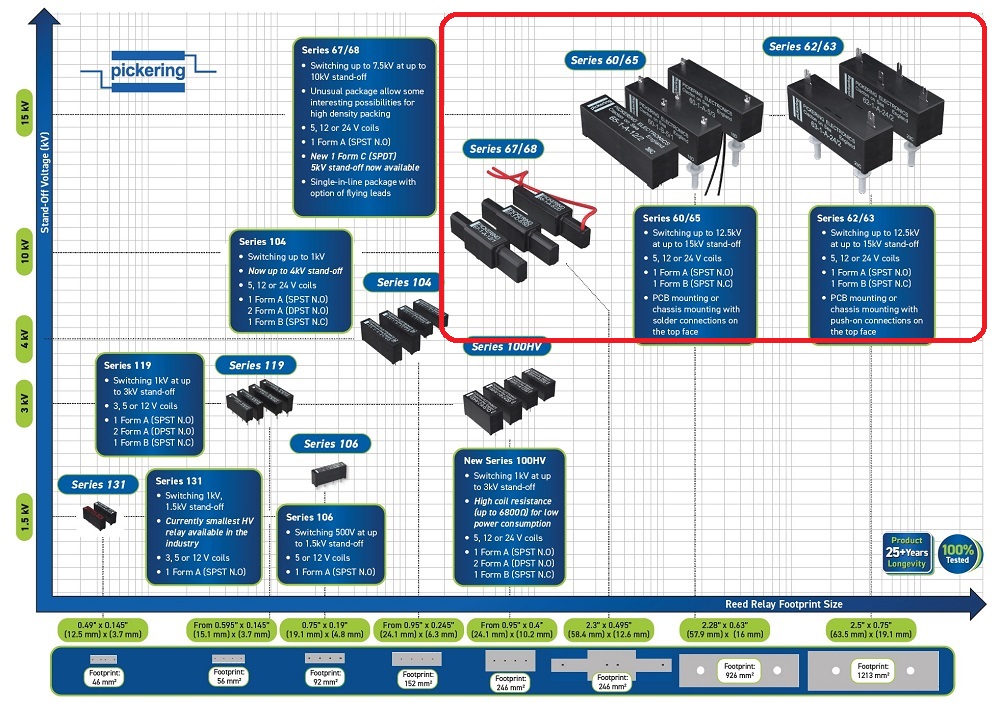

■ 5kV～15kV 高電圧リードリレー シリーズラインナップ
|
 |
●60 & 65シリーズ
スタンドオフ5kv～15kV
コイル電圧 5V, 12V, 24V
1 Form A/ B
16.0 x 57.9 x 18.0mm |
 |
●62 & 63シリーズ
スタンドオフ5kV～15kV
コイル電圧 5V, 12V, 24V
1 Form A/ B
19.05ｘ63.5ｘ21.3mm |
 |
●67 & 68シリーズ
スタンドオフ5kV, 10kV
コイル電圧 5V, 12V, 24V
1 Form A/C
12.6 x 58.4 x 14.5mm |
|
|
| 1.5kv～5kv高電圧リレーラインナップは＞＞こちらをクリック |
|
特 色 |
タイプ |
型 式 |
寸法[mm] |
ｺｲﾙ電圧
[Vdc] |
接 点 |
耐電圧※１
[kVdc] |
接点電圧※２
[kVdc] |
接点電流
[A] |
ｽｲｯﾁ電力
[W] |
最大抵抗
[mΩ] |
D奥行 |
W幅 |
H高さ |
高
電
圧
タ
イ
プ |
60&65
シリーズ
 |
60-1-A |
16.0 |
57.9 |
18.0 |
5,12,24 |
1 A |
5,10,15 |
3.5,7.5,12.5 |
3 |
50 |
120 |
| 60-1-B |
16.0 |
57.9 |
18.0 |
5,12,24 |
1 B |
5,10 |
3.5,7.5 |
3 |
50 |
120 |
| 65-1-A |
16.0 |
57.9 |
18.0 |
5,12,24 |
1 A |
5,10 |
3.5,7.5 |
3 |
50 |
120 |
| 65-1-B |
16.0 |
57.9 |
18.0 |
5,12,24 |
1 B |
5,10 |
3.5,7.5 |
3 |
50 |
120 |
62&63
シリーズ
|
62-1-A |
19.05 |
63.5 |
21.3 |
5,12,24 |
1 A |
5,10 |
3.5,7.5 |
3 |
50 |
120 |
| 62-1-B |
19.05 |
63.5 |
21.3 |
5,12,24 |
1 B |
5,10 |
3.5,7.5 |
3 |
50 |
120 |
| 63-1-A |
19.05 |
63.5 |
21.3 |
5,12,24 |
1 A |
5,10,15 |
3.5,7.5,12.5 |
3 |
50 |
120 |
| 63-1-B |
19.05 |
63.5 |
21.3 |
5,12,24 |
1 B |
5,10 |
3.5,7.5 |
3 |
50 |
120 |
67&68
シリーズ
|
67-1-A |
12.6 |
58.4 |
14.5 |
5,12,24 |
1 A |
5,8,10 |
3.5,6,7.5 |
3 |
200 |
120 |
| 67-1-C |
12.6 |
58.4 |
14.5 |
5,12,24 |
1 C |
5 |
2.5 |
3 |
100 |
120 |
| 68-1-A |
12.6 |
58.4 |
14.5 |
5,12,24 |
1 A |
5,10 |
3.5,7.5 |
3 |
50 |
120 |
| 67ES-1-A |
12.6 |
58.4 |
14.5 |
5,12,24 |
1 A |
5 |
3.5 |
3 |
50 |
120 |
| 68ES-1-A |
12.6 |
58.4 |
14.5 |
5,12,24 |
1 A |
5,10 |
3.5,7.5 |
3 |
50 |
120 |
|
※１ 耐電圧 ：スタンドオフ電圧／接点が開いているとき(非駆動時)に印可可能な最大電圧
※２ 接点電圧：スイッチング電圧／接点駆動時に印可可能な最大電圧
|
|
