■4mm2（フォーミリスクエアー） 超高密度実装リードリレー
Single Pole 4mm2 Reed Relays
3.9mm角の極小フットプリントで超高密度実装を実現！
業界最小のパッケージサイズで自動計測装置に貢献！
 4mm2 シリーズブローシャ (PDFファイル：308kB)
ピカリング社製120, 122, 124の各シリーズは、
4mm角 垂直実装タイプの画期的な信号用
リードリレーです。
業界最小のフットプリントで驚異的な超高密度実装
を実現、ATE装置の小型化に絶大な威力を発揮します。
 業界最小サイズ 5㎜×5㎜の2 Form A リードリレー
125シリーズをリリース！
| ＜特 色＞ |
|
●業界での最高密度実装を実現する4mm角パッケージ |
|
●パワーに応じた3種類のラインナップ（5Ｗ, 10Ｗ, 20Ｗ） |
|
●Ａ接点タイプ／ノーマリーオープンタイプ（1 Form A NO） |
|
●高速スイッチング時間を実現、高速テストシステムに対応 |
|
●絶縁抵抗1012Ωオーダーの高アイソレーション |
|
●5mm×5㎜サイズ2 Form Aの125シリーズ登場！ |
■4mm2（フォーミリスクエアー） シリーズラインナップ
|
特 色 |
タイプ |
型 式 |
寸法[mm] |
ｺｲﾙ電圧
[Vdc] |
接 点 |
ｽｲｯﾁNo. |
接点電圧
[Vdc] |
接点電流
[A] |
ｽｲｯﾁ電力
[W] |
最大抵抗
[mΩ] |
D奥行 |
W幅 |
H高さ |
超高密度
実装向け |
4mm2
タイプ |
124-1-A |
3.9 |
3.9 |
9.5 |
3,5 |
1 A |
2 |
170 |
0.5 |
5 |
180 |
| 122-1-A |
3.9 |
3.9 |
12.5 |
3,5 |
1 A |
2 |
200 |
0.5 |
10 |
180 |
| 120-1-A |
3.9 |
3.9 |
15.5 |
3,5,12 |
1 A |
1,2 |
200 |
1.0/0.5 |
15(3V)
20/10 |
180 |
|
5mm2
タイプ |
125-2-A |
4.9 |
4.9 |
15.5 |
3,5,12 |
2 A |
1,2 |
200 |
1.0/0.5 |
15(3V)
20/10 |
180 |
|
超高密度実装例：

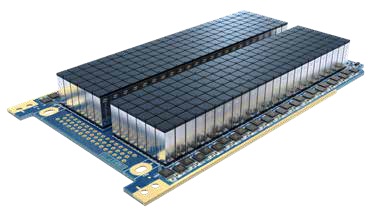

ＰＸＩモジュール/124シリーズx606個

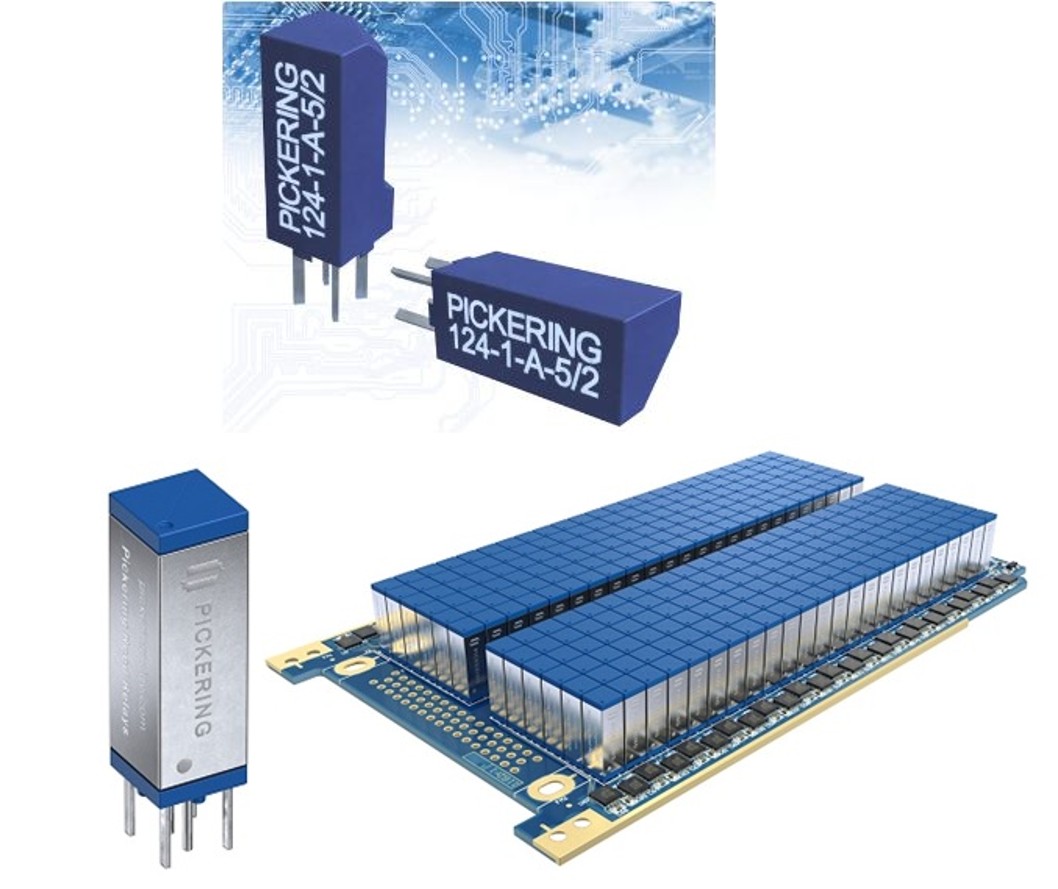

606個の 4mm2 ピカリング124を実装したPXIモジュール
次世代ATE装置開発に向け、画期的な超高密度実装を実現するリードリレーです。
|
|
