Kilovac (キロバック：アメリカ)

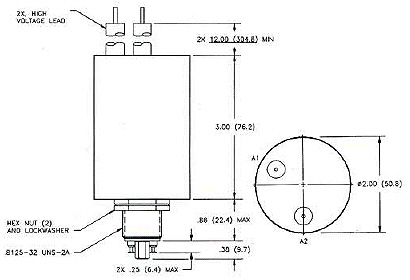

●K70A ガス封入リレー     K70A High Voltage Gas-Filled Relay    70kV A接点タイプ(SPST-NO) ■特 長 ●電荷放電用ホットスイッチングタイプ(メーク専用) ●小型70kV耐電圧 ガス封入リレー ●取付容易な高電圧フライングリード型 ●高絶縁用途に最適 ●悪環境下使用に安全な完全密封構造 ●MIL-R-83725適合

■型式について  K70＊ - ＃  (例： K70A-8)   ＊ -  Ａ：SPST-NO Ｂ：SPST-NC Ｃ：SPDT ＃ -  ８：コイル電圧26.5VDC

諸 元
	接点構成	SPST-NO
	接点形式	A接点
	テスト電圧 (DC/60HzAC)	75 [kV]
	動作電圧（Peak）	70/30 [kV](DC/60Hz)
	連続接点電流(Amp RMS)	10 [A](DC/60Hz)
	コイル最大許容電圧	500 [Vrms](60Hz)
	接触抵抗(max)	2.0 [Ω]		コイル仕様
	動作時間(max)	20 [ms]		コイル電圧[Vdc]	26.5
	復旧時間(max)	15 [ms]		感動電圧[Vdc]	22
	耐衝撃性	20G peak(11ms Half-Sine)		開放電圧[Vdc]	1-10
	耐振動環境	10G peak(55-500Hz)		コイル抵抗[Ω±10%]	75
	動作温度範囲	-55°C 〜85°C
	機械的寿命	0.5 x 106回 （無負荷状態）		PDFファイル
	質 量	511 [g]
