プログラマブルアッテネータ
製品カタログ
（PDF:1.49MB・ｻｲｽﾞ注意）
製品案内

JFW Industries, Inc.

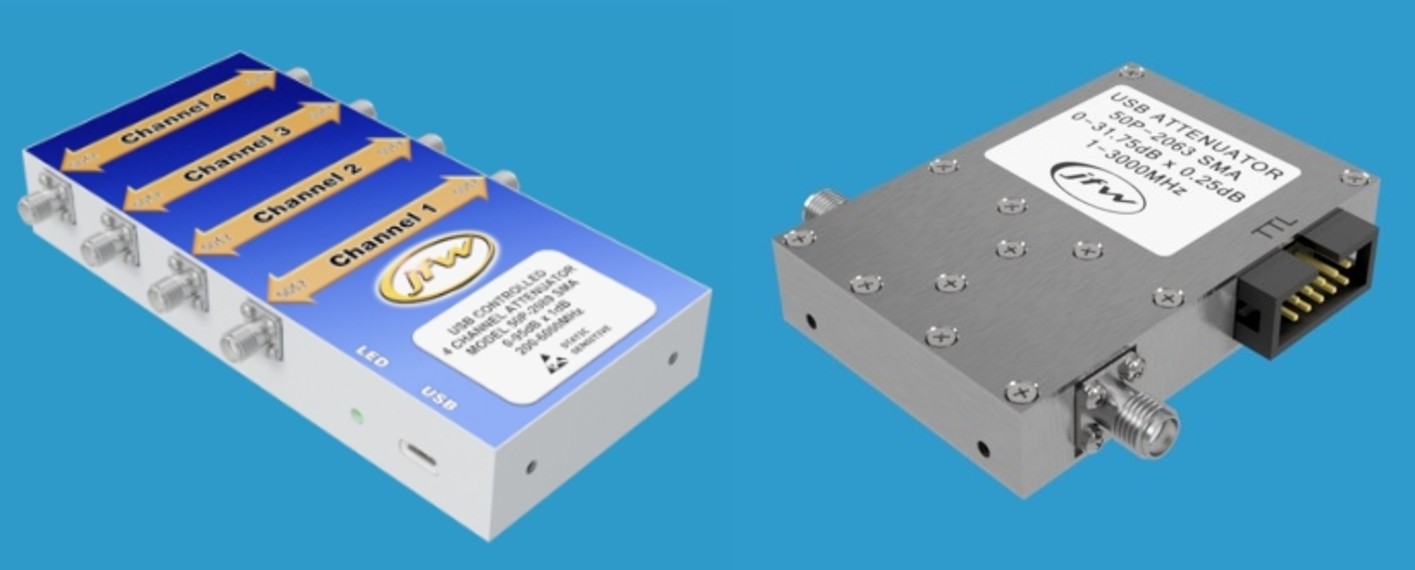

 プログラマブルアッテネーター
- Programmable Attenuators -

■特 長
  • DC 〜 40GHz帯をカバー
  • 長寿命ソリッドステートタイプ
  • DCから使用可能リレータイプ
  • 直接駆動、TTL、RD-232、USB制御可能
  • 127dB／0.5dB step 可変
  • 最大4個アッテネータ内蔵
  • コネクタ：N、SMA、2.92mm（*カスタム可能）
  • インピーダンス50Ω、75Ω
■主要製品リスト
    ※カスタム可能、下の表中にない場合もご相談ください 		カスタムプログラマブルアッテネータ
はこちらをご参照ください。
50Ω タイプ
型番 アッテネーション
可変量／ステップ量		 周波数 切替速度 入力電力 コネクタ  仕様書   図面
50P-0033 10 dB / 1 dB DC - 1500 MHz 6 mS 2 W BNC, N,
SMA, TNC
50P-0034 100 dB / 10 dB DC - 1500 MHz 6 mS 1 W BNC, N,
SMA, TNC
50P-0531 127 dB / 1 dB DC - 1500 MHz 6 mS 1 W BNC, N,
SMA, TNC
50P-0542 10 dB / 1 dB DC - 2800 MHz 6 mS 2 W BNC, N,
SMA, TNC
50P-0543 90 dB / 10 dB DC - 2800 MHz 6 mS 1 W BNC, N,
SMA, TNC
50P-0591 85 dB / 1 dB DC - 3000 MHz 6 ms 1 W N, SMA
50P-0975 63 dB / 1 dB DC - 1000 MHz 6 mS 0.5 W BNC, N,
SMA, TNC
50P-1126 31.5 dB / 0.5 dB DC - 1000 MHz 6 mS 1 W BNC, N,
SMA, TNC
50P-1128 63.75 dB / 0.25 dB DC - 2000 MHz 6 mS 0.5 W SMA
50P-1139 1.5 dB / 0.1 dB DC - 2000 MHz 6 mS 1 W SMA
50P-1179 15 dB / 1 dB DC - 2000 MHz 6 mS 1 W SMA
50P-1207 63 dB / 1 dB DC - 2500 MHz 6 mS 0.5 W BNC, N,
SMA, TNC
50P-1208 15 dB / 1 dB DC - 2500 MHz 6 mS 0.5 W BNC, N,
SMA, TNC
50P-1209 15.5 dB / 0.5 dB DC - 2500 MHz 6 mS 0.5 W BNC, N,
SMA, TNC
50P-1210 31 dB / 1 dB DC - 2500 MHz 6 mS 0.5 W BNC, N,
SMA, TNC
50P-1211 31.5 dB / 0.5 dB DC - 2500 MHz 6 mS 0.5 W BNC, N,
SMA, TNC
50P-1212 63 dB / 1 dB DC - 2500 MHz 6 mS 0.5 W BNC, N,
SMA, TNC
50P-1224 63.5 dB / 0.5 dB DC - 3000 MHz 6 mS 1 W SMA
50P-1499 15 dB / 1 dB DC - 500 MHz 6 mS 2 W BNC, N,
SMA, TNC
50P-1633 64.5 dB / 0.1 dB DC - 1000 MHz 6 mS 1 W BNC, N,
SMA, TNC
50P-1683 70 dB / 10 dB DC - 2500 MHz 6 mS 0.5 W BNC, N,
SMA, TNC
50P-1705 64.5 dB / 0.1 dB DC - 200 MHz 6 mS 1 W BNC, N,
SMA, TNC
50P-1714 128.5 dB / 0.1 dB DC - 100 MHz 6 mS 1 W N, SMA,
TNC
50P-1849 63 dB / 1 dB DC - 2700 MHz 10 mS 10 W BNC, N,
SMA, TNC
50P-1930 63 dB / 1 dB DC - 200 MHz 6 mS 10 W BNC, N,
SMA, TNC
50P-1941 15 dB / 1 dB DC - 3000 MHz 10 mS 10 W BNC, N,
SMA, TNC
50P-1953 120 dB / 10 dB DC - 2500 MHz 6 mS 1 W BNC, N,
SMA, TNC
50P-1974 127 dB / 1 dB DC - 250 MHz 6 mS 2 W BNC, N,
SMA, TNC
50P-1975 127 dB / 1 dB DC - 500 MHz 6 mS 2 W BNC, N,
SMA, TNC
50P-1976 127 dB / 1 dB DC - 1000 MHz 6 mS 2 W BNC, N,
SMA, TNC
50P-1978 63 dB / 1 dB DC - 2700 MHz 6 mS 2 W SMA
50P-2033 1.5 dB / 0.1 dB DC - 1000 MHz 6 mS 1 W N, SMA,
TNC

75Ω タイプ
型番 アッテネーション
可変量／ステップ量		 周波数 切替速度 入力電力 コネクタ  仕様書   図面
75P-022 63 dB / 1 dB DC - 1000 MHz 6 mS 1 W BNC, F,
N
75P-033 127 dB / 1 dB DC - 1000 MHz 6 mS 1 W BNC, F,
N
75P-089 63.75 dB / 0.25 dB DC - 500 MHz 6 mS 1 W BNC, F,
N
75P-093 110 dB / 10 dB DC - 1000 MHz 6 mS 1 W BNC, F,
N
75P-119 63 dB / 1 dB DC - 1000 MHz 6 mS 1 W BNC, F
75P-135 25.5 dB / 0.1 dB DC - 1000 MHz 10 mS 0.5 W BNC, F,
N, TNC
75P-154 63.75 dB / 0.25 dB DC - 1000 MHz 10 mS 0.5 W BNC, F,
N, TNC
75P-155 95.5 dB / 0.5 dB DC - 1000 MHz 10 mS 0.5 W BNC, F,
N, TNC
75P-157 95.5 dB / 0.5 dB DC - 1000 MHz 6 mS 0.5 W BNC, F,
N, TNC
75P-163 63.75 dB / 0.25 dB DC - 1000 MHz 6 mS 0.5 W BNC, F,
N, TNC
75P-180 64.5 dB / 0.1 dB DC - 1000 MHz 10 mS 0.5 W BNC, F,
N, TNC
75P-186 31 dB / 1 dB DC - 1000 MHz 6 mS 0.5 W BNC, F
75P-198 31 dB / 1 dB DC - 1218 MHz 6 mS 0.5 W BNC, F,
N, TNC
75P-199 95 dB / 1 dB DC - 2150 MHz 10 mS 0.5 W F
75P-200 63 dB / 1 dB DC - 2150 MHz 10 mS 0.5 W F
75P-201 95.5 dB / 0.5 dB DC - 1218 MHz 6 mS 0.5 W BNC, F,
N, TNC
75P-203 95 dB / 1 dB DC - 1218 MHz 6 mS 0.5 W BNC, F,
N, TNC
75P-224 31.75 dB DC - 2150 MHz 10 mS 0.5 W BNC, F,
N
50Ω タイプ
型番 アッテネーション
可変量／ステップ量		 周波数 切替速度 入力電力 コネクタ  仕様書   図面
50P-1080 127 dB / 1 dB 3 MHz - 1215 MHz 5 uS +10 dBm BNC, N,
SMA, TNC
50P-1130 63.5 dB / 0.5 dB 1 MHz - 200 MHz 20 uS +10 dBm BNC, SMA
50P-1501 127 dB / 1 dB 200 MHz - 3000 MHz 2 uS +20 dBm BNC, N,
SMA
50P-1571 63.5 dB / 0.5 dB 20 MHz - 1000 MHz 2 uS +10 dBm BNC, N,
SMA, TNC
50P-1621 63 dB / 1 dB 20 MHz - 500 MHz 2 uS +10 dBm BNC, N,
SMA, TNC
50P-1767 70 dB / 10 dB 400 MHz - 3000 MHz 1 uS +10 dBm SMA
50P-1768 55 dB / 5 dB 30 MHz - 2500 MHz 5 uS +10 dBm SMA
50P-1769 1.5 dB / 0.1 dB 800 MHz- 2200 MHz 5 uS +20 dBm SMA
50P-1782 127 dB / 1 dB 15 MHz - 2000 MHz 10 uS +10 dBm SMA
50P-1851 63.5 dB / 0.5 dB 200 MHz - 6000 MHz 3 uS +28 dBm SMA
50P-1853 63 dB / 1 dB 200 MHz - 6000 MHz 1 uS +27 dBm SMA
50P-1855 31.5 dB / 0.5 dB 200 MHz - 6000 MHz 3 uS +27 dBm SMA
50P-1857 95 dB / 1 dB 200 MHz - 6000 MHz 4 uS +27 dBm SMA
50P-1867 31.75 dB / 0.25 dB 30 MHz - 3000 MHz 3 uS +27 dBm SMA
50P-1891 63.5 dB / 0.5 dB 30 MHz - 3000 MHz 1 uS +27 dBm SMA
50P-1893 63 dB / 1 dB 30 MHz - 3000 MHz 1 uS +27 dBm SMA
50P-1897 95 dB / 1 dB 30 MHz - 3000 MHz 4 uS +27 dBm SMA
50P-1984 95.5 dB / 0.5 dB 200 MHz - 6000 MHz 4 uS +27 dBm SMA
50P-2037 127 dB / 1 dB 30 MHz - 3000 MHz 4 uS +27 dBm SMA
50P-2072 31 dB / 1 dB 100 MHz - 40000 MHz 0.5 uS +20 dBM 2.9 mm
50P-2099 63.5 dB / 0.5 dB 200 MHz - 8000 MHz 1 uS +24 dBm SMA
50P-2101 63.5 dB / 0.5 dB 100 MHz - 18000 MHz 1 uS +24 dBm SMA
50P-2109 95 dB / 1 dB 200 MHz - 8000 MHz 1 uS +24 dBm SMA
50AP-002 0-30 dB
Continuosly Variable		 10 MHz - 500 MHz 50 uS +10 dBm BNC, N,
SMA
50AP-077 0-20 dB
Continuosly Variable		 50 MHz - 2200 MHz 50 uS + 10 dBm N, SMA

ハイパワータイプ
型番 アッテネーション
可変量／ステップ量		 周波数 切替速度 入力電力 コネクタ  仕様書   図面
50P-1037 28 dB / 4 dB 0.5 MHz - 32 MHz 500 uS 30 W SMA
50P-1091 3 dB / 1 dB 915 MHz - 960 MHz 100 uS 50 W SMA
50P-1819 35 dB / 5 dB 0.5 MHz - 32 MHz 500 uS 30 W SMA

75Ωタイプ
型番 アッテネーション
可変量／ステップ量		 周波数 切替速度 入力電力 コネクタ  仕様書   図面
75P-173 127 dB / 1 dB 450 MHz - 2150 MHz 2 uS +20 dBm BNC, F,
N
75P-176 127 dB / 1 dB 50 MHz - 1000 MHz 2 uS +10 dBm BNC, F,
N
75P-177 127 dB / 1 dB 50 MHz - 2000 MHz 2 uS +10 dBm F
75P-217 95 dB / 1 dB 5 MHz - 2150 MHz 2 uS +23 dBm F Female
75P-223 63.75 dB / 0.25 dB 5 MHz - 2150 MHz 2 uS +23 dBm BNC, F,
N
75AP-001 0-30 dB
Continuosly Variable		 10 MHz - 500 MHz 50 uS +10 dBm BNC, F,
TNC
型番 アッテネーション
可変量／ステップ量		 周波数 切替速度 入力電力 コネクタ  仕様書   図面
50P-2013 63 dB / 1 dB 200 MHz - 6 GHz 1 uS +27 dBm SMA
50P-2014 95 dB / 1 dB 200 MHz - 6 GHz 4 uS +27 dBm SMA
50P-2038 31 dB / 1 dB 200 MHz - 6 GHz 1 uS +27 dBm SMA
50P-2042 63.5 dB / 0.5 dB 30 MHz - 3000 MHz 1 uS +27 dBm SMA
50P-2055 95.5 dB / 0.5 dB 20 MHz - 3000 MHz 4 uS +27 dBm SMA
50P-2057 95.5 dB / 0.5 dB 200 MHz - 6 GHz 4 uS +27 dBm SMA
50P-2058 31.75 dB / 0.25 dB 30 MHz - 3000 MHz 3 uS +27 dBm SMA
50P-2103 63 dB / 0.5 dB 100 MHz - 18 GHz 1 uS +24 dBm SMA
50P-2107 63 dB / 0.5 dB 200 MHz - 8 GHz 1 uS +24 dBm SMA
50P-2111 95 dB / 1 dB 200 MHz - 8 GHz 4 uS +24 dBm SMA
●お見積のご用命、お問合せ等は　こちらのフォーム　
   または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽に御連絡下さい。
