JFW Industries, Inc.
 プログラムアッテネータアセンブリ
- Program Attenuators Assembly -

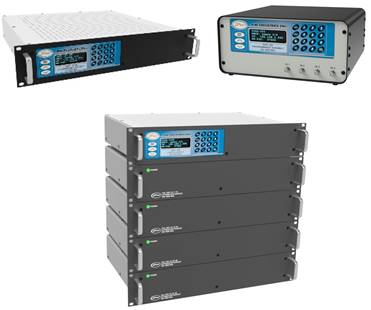

JFWのプログラマブルアッテネータアセンブリは、RFテストシステムシリーズの中核を担う製品です。 ラインナップはシングルタイプのシンプルなものから、複数の入出力回路を制御する複雑な製品までを取り揃え、コンピュータ制御によるテストシステムの構築を可能しています。


■特  長
  • 18GHz帯までをカバーするプログラマブルアッテネータアセンブリ
  • ハイパワータイプも対応可能
  • インタフェース選択可能（Ethernet, RS-232, GPIB, IEEE-488, TTL等）
  • フロントパネルタイプはデジタルディスプレイ／キーパッドを装備
  • 50Ω／75Ωマトリクスをラインナップ（他インピーダンスもカスタム対応可）
  • あらゆるRFコネクタの組合わせが可能（BNC, SMA, N, TNC, 7/16, F, 逆極性等）
  • NREコスト無しであらゆるカスタムのご相談を承ります！

■製品リスト■
    ※基本的にカスタム製作による対応となっております。
      ポート数、周波数レンジなどの仕様をお伺いした上で、最適な製品をご提案いたします。
型番 構成 アッテネーション
可変量／ステップ量		 周波数 制御方法  仕様書   図面
50PA-125-XX 1-8 Attenuators 95 dB / 1 dB 30 MHz - 3 GHz Keypad, Ethernet,
RS-232
50PA-126-XX 1-8 Attenuators 63 dB / 1 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-128-XX 1-8 Attenuators 95 dB / 1 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-129-XX 1-8 Attenuators 63.5 dB / 0.5 dB 30 MHz - 3 GHz Keypad, Ethernet,
RS-232
50PA-133-XX 1-8 Attenuators 63.5 dB / 0.5 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-201-XX 9-16 Attenuators 95 dB / 1 dB 30 MHz - 3 GHz Keypad, Ethernet,
RS-232
50PA-203-XX 9-16 Attenuators 63 dB / 1 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-220-XX 9-16 Attenuators 95 dB / 1 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-233-XX 9-16 Attenuators 63.5 dB / 0.5 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-665 2 Attenuators 81 dB / 1 dB DC - 18 GHz Keypad, Ethernet,
RS-232
50PA-738 4 Attenuators 81 dB / 1 dB DC - 18 GHz Keypad, Ethernet,
RS-232
50PA-846 24 Attenuators 63 dB / 1 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-847 24 Attenuators 95 dB / 1 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-857 36 Attenuators 63 dB / 1 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-860 48 Attenuators 63 dB / 1 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-865 20 Attenuators 63 dB / 1 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-866 20 Attenuators 95 dB / 1 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-880 48 Attenuators 95 dB / 1 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-958 8 Attenuators 95 dB / 1 dB 200 MHz - 6 GHz GPIB
50PA-1002-XX 1-16 Attenuators 31 dB / 1 dB 100 MHz - 40 GHz Keypad, Ethernet,
RS-232
50PA-1019-XX 1-16 Attenuators 62 dB / 1 dB 100 MHz - 40 GHz Keypad, Ethernet,
RS-232
50PA-1020-XX 1-8 Attenuators 127 dB / 1 dB DC - 1 GHz Keypad, Ethernet,
RS-232
50PA-1044-XX 1-8 Attenuators 127 dB / 1 dB 30 MHz - 3 GHz Keypad, Ethernet,
RS-232
50PA-1068 12-192 Attenuators 95 dB / 1 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-1147-XX 1-8 Attenuators 95.5 dB / 0.5 dB 200 MHz - 6 GHz Keypad, Ethernet,
RS-232
50PA-1157-XX 1-8 Attenuators 63 dB / 0.5 dB 100 MHz - 18 GHz Keypad, Ethernet,
RS-232
50PA-1174-XX 1-8 Attenuators 63 dB / 0.5 dB 200 MHz - 8 GHz Keypad, Ethernet,
RS-232
50PA-1183-XX 1-8 Attenuators 95 dB / 1 dB 200 MHz - 8 GHz Keypad, Ethernet,
RS-232
50PA-839 8 Attenuators
(Solid-State)		 95 dB / 1 dB 200 MHz - 6 GHz Levers, Ethernet,
RS-232
50PA-929 1 Attenuator
(Solid-State)		 63.5 dB / 0.5 dB 30 MHz - 3 GHz Levers Ethernet,
RS-232
50PA-976-XX 1-4 Attenuators
(Solid-State)		 95 dB / 1 dB 200 MHz - 6 GHz Levers Ethernet
RS-232
50PA-998-XX 1-4 Attenuators
(Solid-State)		 95 dB / 1 dB 30 MHz - 3 GHz Levers Ethernet
RS-232
型番 構成 アッテネーション
可変量／ステップ量		 周波数 制御方法  仕様書   図面
50PA-500 2 Attenuators 63.5 dB / 0.5 dB 200 MHz - 6 GHz Manual, Ethernet,
RS-232
50PA-501 4 Attenuators 63.5 dB / 0.5 dB 200 MHz - 6 GHz Manual, Ethernet,
RS-232
50PA-504 2 Attenuators 63 dB / 1 dB 200 MHz - 6 GHz Manual, Ethernet,
RS-232
50PA-505 4 Attenuators 63 dB / 1 dB 200 MHz - 6 GHz Manual, Ethernet,
RS-232
50PA-506 8 Attenuators 63 dB / 1 dB 200 MHz - 6 GHz Manual, Ethernet,
RS-232
50PA-507 9 Attenuators 63 dB / 1 dB 200 MHz - 6 GHz Manual, Ethernet,
RS-232
50PA-517 4 Attenuators 95 dB / 1 dB 200 MHz - 6 GHz Manual, Ethernet,
RS-232
50PA-521 8 Attenuators 95 dB / 1 dB 200 MHz - 6 GHz Manual, Ethernet,
RS-232
50PA-575 4 Attenuators 127 dB / 1 dB 200 MHz - 3 GHz Manual, Ethernet,
RS-232
50PA-580 2 Attenuators 127 dB / 1 dB 200 MHz - 3 GHz Manual, Ethernet,
RS-232
50PA-609 6 Attenuators 95 dB / 1 dB 200 MHz - 6 GHz Manual, Ethernet,
RS-232
50PA-628 12 Attenuators 63 dB / 1 dB 200 MHz - 6 GHz Manual, Ethernet,
RS-232
50PA-771 2 Attenuators 85 dB / 1 dB DC - 3 GHz Manual, Ethernet,
RS-232
50PA-777 4 Attenuators 127 dB / 1 dB 15 MHz - 3 GHz Manual, Ethernet,
RS-232
50PA-809 6 Attenuators 63 dB / 1 dB 200 MHz - 6 GHz Manual, Ethernet,
RS-232
50PA-864 2 Attenuators 127 dB / 1 dB DC - 1 GHz Manual, Ethernet,
RS-232
50PA-1001 1 Attenuator 95 dB / 1 dB 200 MHz - 6 GHz GPIB
50PA-1088-XX 1 to 9 Attenuators 127 dB / 1 dB 30 MHz - 3 GHz Manual, Ethernet,
RS-232
型番 構成 アッテネーション
可変量／ステップ量		 周波数 制御方法  仕様書   図面
75PA-024 1 Attenuator 95.5 dB / 0.5 dB 50 MHz - 860 MHz Manual GPIB
75PA-053 2 Attenuators 127 dB / 1 dB 450 MHz - 2150 MHz Manual Ethernet
RS-232
75PA-066 4 Attenuators 127 dB / 1 dB 450 MHz - 2150 MHz Manual Ethernet
RS-232
75PA-068 4 Attenuators 63.75 dB / 0.25 dB DC - 1000 MHz Manual Ethernet
RS-232
75PA-073 4 Attenuators 95.5 dB / 0.5 dB DC - 1000 MHz Manual Ethernet
RS-232
75PA-074 4 Attenuators 127 dB / 1 dB DC - 1000 MHz Manual Ethernet
RS-232
75PA-078 4 Attenuators 31 dB / 1 dB DC - 1000 MHz Ethernet RS-232
75PA-079 2 Attenuators 31 dB / 1 dB DC - 1000 MHz Ethernet
RS-232
75PA-113-XX 1-16 Attenuators 95 dB / 1 dB 5 MHz - 2150 MHz Manual Ethernet
RS-232
75PA-118-XX 1-16 Attenuators 63.75 dB / 0.25 dB 5 MHz - 2150 MHz Manual Ethernet
RS-232
型番 構成 アッテネーション
可変量／ステップ量		 周波数 制御方法  仕様書   図面
75BA-004-95 2 Attenuators 95 dB / 1 dB 5 MHz - 2150 MHz Levers, Ethernet,
RS-232
75PA-052 2 Attenuators 127 dB / 1 dB 450 MHz - 2150 MHz Manual, Ethernet,
RS-232
75PA-076 2 Attenuators 63 dB / 1 dB DC - 2150 MHz Manual, Ethernet,
RS-232
75PA-084 4 Attenuators 63 dB / 1 dB 5 MHz - 1650 MHz Manual, Ethernet,
RS-232
75PA-086 3 Attenuators 63 dB / 1 dB 5 MHz - 1650 MHz Manual, Ethernet,
RS-232
75PA-088 2 Attenuators 95.5 dB / 0.5dB DC - 1000 MHz Manual, Ethernet,
RS-232
75PA-090 4 Attenuators 63 dB / 1 dB 5 MHz - 1000 MHz Levers, Ethernet,
RS-232
75PA-103 1 Attenuator 63 dB / 1 dB 5 MHz - 1650 MHz Lever, Ethernet,
RS-232
