	AEM, Inc. Ｐ８００Ｌ　高信頼度マイクロヒューズ （スロー・ブロータイプ）
アプリケーションによっては、立ち上がり時に大きなパルスが発生することがあります。 このためにスロー・ブロー特性を持ったヒューズが必要となります。Ｐ８００Ｌシリーズは即断モデルに対して大幅な遅延溶断特性を持たせたマイクロヒューズです。
■厚膜全固体化ヒューズ（Ｐ８００Ｌ） リードタイプ（脚付き）のみのご提供 ユーザ承認図面品、大電流用に特性を揃えたマッチド・ペアーほか、各種オプションが利用可能です。（ご相談ください） 宇宙機用としてのフライト実績あり 遮断電流容量(Interrupt Rating)：1000[A]（ヒューズが定格電圧(DC)において安全に遮断できる最大電流値）    ●P800L スローブロータイプのデータシートは  こちら

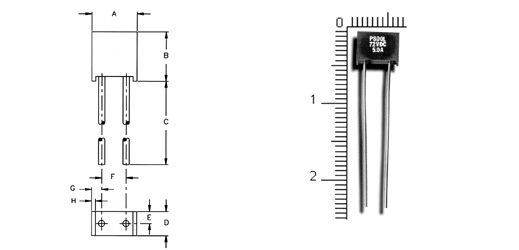

Ｐ８００Ｌシリーズ（スロー・ブロータイプ）　外形寸法図（単位：[Inch]）
Ａ	Ｂ	Ｃ	Ｄ	Ｅ	Ｆ	Ｇ	Ｈ	Ｉ
0.625 max.	0.440 max.	2.00 min.	0.325 max.	0.1525 typ.	0.350 ±0.010	0.125 typ.	0.032 typ.	0.051 ±0.001 dia.

Ｐ８００Ｌシリーズ　定格および過負荷電流(％)−溶断時間特性[sec]
	電圧[V]	電流[A]	外形図	250％	400％	600％
P800L-72-2.0	72	2.0	1	1.0-150.0	0.004-0.060	0.0008-0.008
P800L-72-3.0	72	3.0	1	0.005-30.0	0.006-0.090	0.0008-0.008
P800L-72-4.0	72	4.0	1	0.005-30.0	0.008-0.120	0.0007-0.014
P800L-72-5.0	72	5.0	1	0.005-30.0	0.006-0.090	0.0008-0.016
P800L-72-7.5	72	7.5	1	0.005-30.0	0.005-0.080	0.0008-0.012
P800L-72-10.0	72	10	1	0.005-30.0	0.010-0.150	0.0008-0.012
P800L-72-15.0	72	15	1	0.005-30.0	0.010-0.150	0.00085-0.012
