	AEM, Inc. Ｐ７００Ｌ　高信頼度マイクロヒューズ （表面実装タイプ）
■厚膜全固体化ヒューズ（Ｐ７００Ｌ） ユーザ承認図面品ほか、各種オプションが利用可能です。（ご相談ください） 宇宙機用としてのフライト実績あり 米軍規格適合タイプ近日リリース予定 遮断電流容量(Interrupt Rating)：1000[A]（ヒューズが定格電圧(DC)において安全に遮断できる最大電流値）    ●P700L 表面実装タイプのデータシートは  こちら

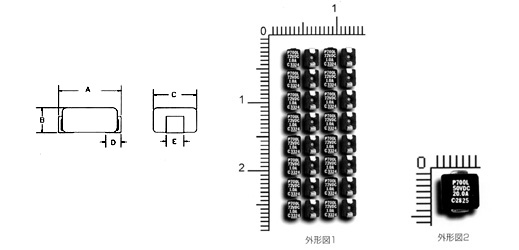

Ｐ７００Ｌシリーズ（表面実装タイプ）　外形寸法図（単位：[Inch]）
	外形図１	外形図２
Ａ	0.340 max.	0.500 max.
Ｂ	0.160 max.	0.250 max.
Ｃ	0.245 max.	0.450 max.
Ｄ	0.070 max.	0.100 max.
Ｅ	0.094 typ.	0.200 typ.

Ｐ６００Ｌシリーズ　定格および過負荷電流(％)−溶断時間特性[sec]
	電圧[V]	電流[A]	外形図	250％	400％	600％
P700L-72-1/8	72	1/8	1	0.005-30.0	0.0005-0.015	0.000075-0.003
P700L-72-1/4	72	1/4	1	0.005-30.0	0.0005-0.015	0.000075-0.003
P700L-72-3/8	72	3/8	1	0.005-0.5	0.0005-0.015	0.000075-0.003
P700L-72-1/2	72	1/2	1	0.005-0.5	0.0005-0.015	0.000075-0.003
P700L-72-3/4	72	3/4	1	0.005-0.5	0.0005-0.015	0.000075-0.003
P700L-72-1.0	72	1.0	1	0.005-0.5	0.0005-0.015	0.000075-0.003
P700L-72-1.5	72	1.5	1	0.005-0.5	0.0005-0.015	0.000075-0.003
P700L-72-2.0	72	2.0	1	0.005-0.5	0.0005-0.015	0.000075-0.003
P700L-72-3.0	72	3.0	1	0.005-0.5	0.0005-0.015	0.000075-0.003
P700L-72-4.0	72	4.0	1	0.005-0.5	0.0005-0.015	0.000075-0.003
P700L-72-5.0	72	5.0	1	0.005-0.5	0.0005-0.015	0.000075-0.003
P700L-72-6.0	72	6.0	1	0.005-0.5	0.0005-0.015	0.000075-0.003
P700L-72-7.5	72	7.5	1	0.005-0.5	0.0005-0.015	0.000075-0.003
P700L-72-10.0	72	10	1	0.005-0.5	0.0005-0.015	0.000075-0.003
P700L-72-15.0	72	15	2	0.005-0.5	0.0005-0.015	0.000075-0.003
P700L-50-20.0	50	20	2	0.005-0.5	0.0005-0.015	0.000075-0.003
