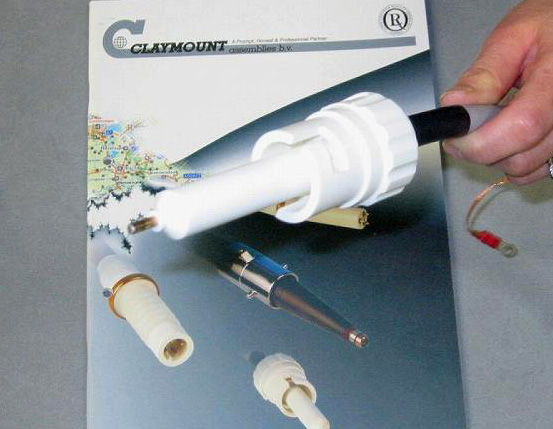

■60kVDC ”マンモグラフィー” 高電圧ワンタッチケーブルアセンブリ

”マンモグラフィー”ケーブルアセンブリは医療用Ｘ線機器向けに開発された、高圧単芯シールドケーブルアセンブリですが、その高い汎用性と接続の容易さから様々な高電圧機器の接続に使用可能です。

プラグ形状はストレート／ライトアングルを選択可能で、お客様のアプリケーションに合ったケーブル取り回しを行うことが出来ます。またプラグ部にはケーブルシールド線に接続したＧＮＤワイヤが接続されており、シールド線の接地が可能です。

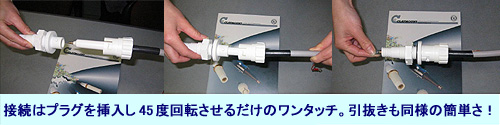

●ワンタッチ接続プラグ（バイヨネットロック式）

  グリスを塗布したプラグを挿入して45°回転させるのみ。取外しも逆の手順で可能です。
  絶縁用シリコングリースは製品に付属しております。
  (※通電中のプラグ抜き差しは非常に危険ですので絶対にお止めください)

●パネルマウント型レセプタクル

  パネル外側からレセプタクルを挿入し、裏側からナットを締め付けて固定します。フランジ内側にはＯリングを標準装備しております。

  端子部分形状ははM5ネジとなっており、丸端子等を用いた接続が可能です。

●各種仕様
