コムクラフト | 製品案内 | 高電圧ケーブル｜テレダイン／レイノルズ・310/31シリーズ

・高圧DC電源供給ラインに最適！

・15ｋVDC　310シリーズ
・6.5ｋVDC　31シリーズ

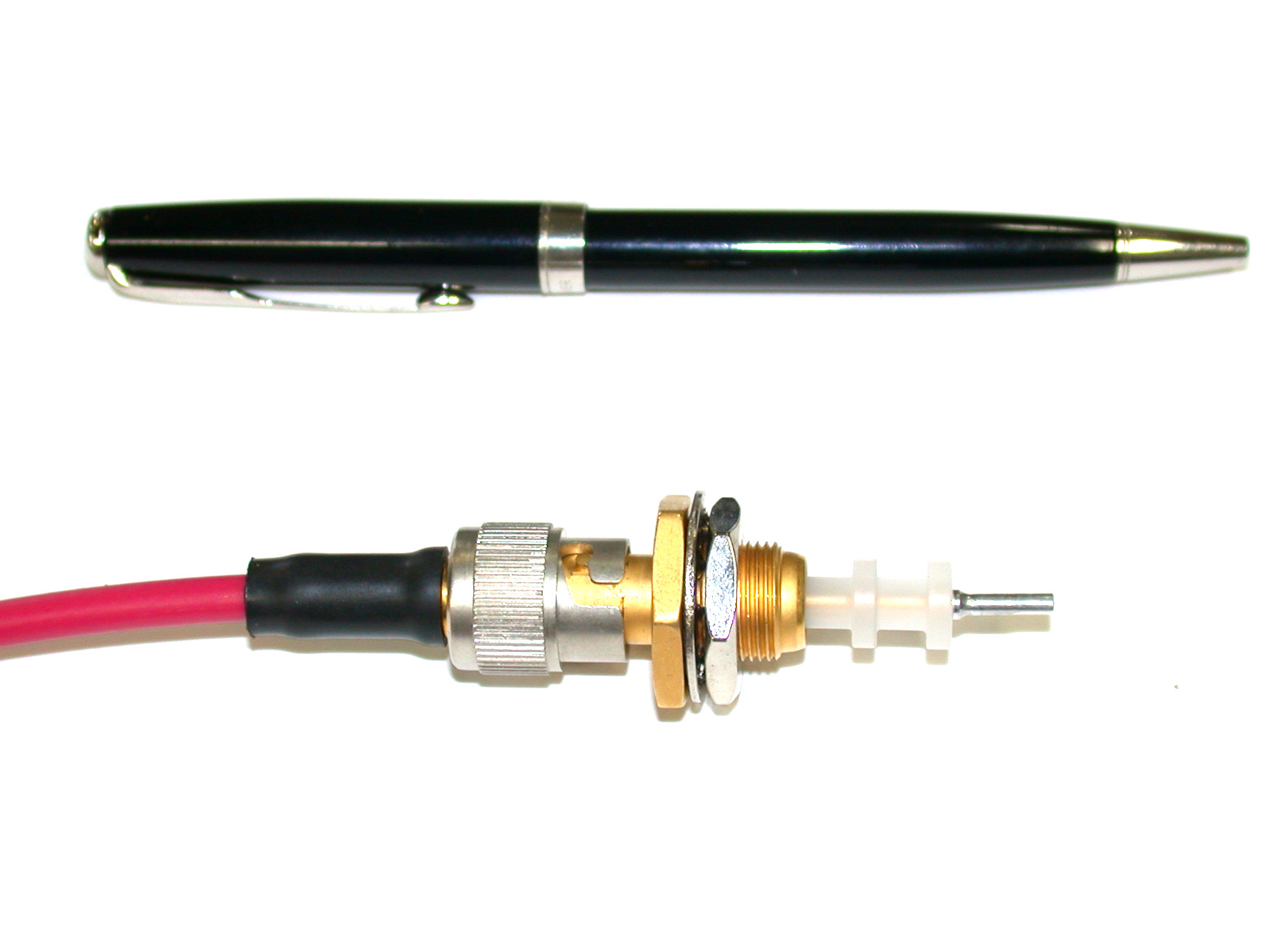

テレダイン・レイノルズ社”310/31シリーズ”は、長年の実績に裏付けられた汎用性と高信頼性を兼ね備えた高電圧コネクションシステムで、お客様で独自にアセンブリを行うキット販売および、組立、試験済みの製品をお届けするケーブルアセンブリの２つの形態でお届け致します。

ラインナップは耐電圧15kVDCの310シリーズと、構造をシンプルにして価格を抑えたエコノミー版の6.5kVDC対応31シリーズの2種類があります。コネクタは金属製で、同軸ケーブルのシールド線がコネクタ本体に電気的に接続されます。310シリーズは常圧、減圧環境のいづれにおいても15kVDCで使用可能で、複数のラインを同時使用した際の誤接続防止の為、3種類のキー溝を持つ"311シリーズ"もございます。（15kVDC、カタログ参照）

コムクラフトでは310シリーズ（15kVDC）および31シリーズ（6.5kVDC）のコネクタ・ケーブルを標準在庫品として取り揃え、お客様のニーズに柔軟かつ迅速に対応しております。高電圧コネクションのご用命は是非弊社にお申し付けください。

●ワンタッチ接続プラグ（バイヨネットロック式）

市販のBNCプラグのようにレセプタクルにフィットさせて、押し回し1/4回転で勘合完了！着脱が容易な6.5kV/15kVの2種類のプラグをご用意しております。(※通電中のプラグ着脱は大変危険ですので絶対にお止めください)
ケーブルアセンブリのご用命は、片端、両端アセンブリの別、およびアセンブリ長さをご指定ください。

品番：167-4356 (15kVDC) 167-0669 (6.5kVDC)
（ケーブル：167-2669 20kV, AWG#16）

●パネルマウント型レセプタクル

  パネル外側からレセプタクルを挿入し、裏側からナットを締め付けて固定します。310シリーズ、31シリーズは互換性があり,異なるタイプのコネクタでも接続可能です。（その場合の耐電圧は、低耐圧コネクタ側の耐圧となります）
  機器内部側の端子形状は半田付け端子となってます。

品番：167-7792 / 167-9028 (15kVDC)
       167-2263 (6.5kVDC)

●各種仕様

詳細スペックシートは こちら(PDF:677kB) をクリックしてください。

■共通仕様
	耐電圧：	15kVDC／6.5kVDC
	ケーブル芯線太さ：	AWG#16
	使用温度範囲：	-40℃～+85℃
■ケーブル仕様（31/310シリーズ共通）
	タイプ：	Reynolds 167-2669 高圧ポリエチレン同軸ケーブル
	外径：	4.9mm
	絶縁／外被素材：	PE(絶縁材／外被)
	最小屈曲半径：	49mm
■プラグ／レセプタクル／その他
	プラグ形状：	バイヨネット方式（ワンタッチ着脱）
	レセプタクルタイプ：	パネルマウントタイプ
	コネクタ素材：	真鍮製/金メッキ仕上げ
	その他、中継アダプタ等お取りそろえ（受注生産品：カタログをご参照ください）

　●お見積のご用命、お問合せ等は　こちらのフォーム　
または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽にご連絡下さい。
