・RFノイズを減衰する高電圧DCケーブル計測機器配線、フォトマル電源供給などに最適！

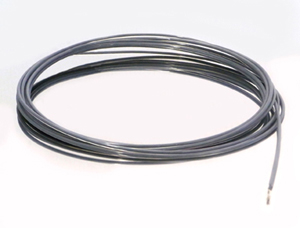

テレダイン・レイノルズ社“Quiet Line”ケーブルは、中心導体外周にRFノイズを減衰させる"Loss Core"層を追加、DC電源供給に優れた絶縁性能を持つ一方で、電源ラインに重畳するRFノイズを減衰させる特性を持ったケーブルです。

ケーブル自体がローパスフィルタとして作用し、ノイズが除去された”静かな”環境での各種計測を実現いたします。

"Quiet Line"ケーブルはテフロンの一種であるPFA樹脂を絶縁材として使用しており、通常のケーブルのほか、PFA絶縁材にシリコンゴムでコーティングを行いポッティングを用意にした製品、またシールド線を追加して同軸ケーブル構造とした製品もございますので、ご用途に応じて適切なコンフィギュレーションをご用命下さい。

●"Quiet Line" コンフィギュレーションおよび型式について

耐電圧【kVDC】

12.0kVDC

15.0kVDC

20.0kVDC

中心導体 AWG (ストランド構成)

22 (19/34)

24 (19/36)

22 (19/34)

アッテネーション dB/m@0.48GHz

-37.8dB

-29.6dB

>-70.7dB

アッテネーション dB/m@2.4GHz

-197.0dB

-139.1dB

>-197.3dB

Loss Core

型式：178-7973

外径：1.4mm

型式：178-8300

外径：0.97mm

型式：178-8026

外径：2.4mm

PFA Extruded(Type1)

型式：178-8051

外径：2.2mm

型式：178-8301

外径：1.9mm

型式：178-8104

外径：3.6mm

Silicone Coated(Type2)

型式：178-8024-1

外径：2.4mm

型式：178-8302

外径：2.0mm

型式：178-8105-1

外径：3.8mm

Shielded, Jaketed(Type3)

型式：178-8069

外径：3.4mm

Shielded, Jacketed(Type4)

型式：178-8064

外径：3.7mm

型式：178-8106

外径：5.0mm

■オプション仕様

シリコンゴムコーティング(Type 2,4)
同軸シールド構造(Figure 3,4)

(上記コンフィギュレーションをご参照下さい)

■シリーズ共通仕様

耐電圧： 12kVDC ～ 20kVDC
中心導体： AWG#24 ～ AWG#20
使用温度範囲： -55℃ ～ +125℃
使用上限高度： 21km (70,000ft)
中心導体材質：銀メッキ銅線(SPC)
絶縁体材質： PFA(テフロン)
