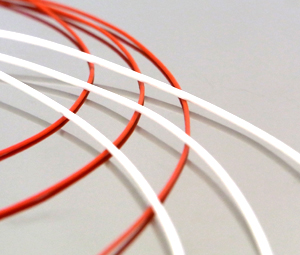

■ ”Micro-Flex”(マイクロフレックス) 高柔軟性/高電圧テフロンケーブル
・小型高圧トランスの2次側、小型機器内部の高電圧配線等に最適！
3kVDC 〜 25kVDC PFA樹脂絶縁ワイヤ
テレダイン・レイノルズ社“Micro-Flex”ケーブルは、テフロンの一種であるPFA（パーフルオロアルコキシエチレン）樹脂を絶縁体に使用し、非常に細いワイヤ径ながら、高い耐電圧と優れた耐久性を両立させた高電圧ケーブルです。
このケーブルは、小型高電圧トランスの2次側配線や、高電圧を使用する小型機器内部の配線に非常に便利な製品で、機器内部のレイアウトに高い自由度を与える柔軟性と安全性を兼ね備えております。
製品は通常のPFA絶縁ケーブルのほか、PFA絶縁材にシリコンゴムでコーティングを行いポッティングを容易にした製品もございます。ご用途に応じてご用命下さい。
●"Micro-Flex" PFA絶縁高電圧ケーブル
| |
| 型 式 |
耐電圧
[kVDC] |
中心導体 |
中心導体材質 |
中心導体径 |
ケーブル外径 |
| AWG |
構成 |
| 178-5132 (在庫品/即納) | 3 | 29 | 51/46 | SPC | 0.33mm | 0.48mm |
| 178-5135 (在庫品/即納) | 5 | 29 | 51/46 | SPC | 0.33mm | 0.64mm |
| 178-5138 (在庫品/即納) | 13.5 | 28 | 41/44 | SPC | 0.37mm | 1.07mm |
| 178-5141 | 18 | 24 | 41/40 | SPC | 0.58mm | 1.27mm |
| 178-5577 | 25 | 16 | 41/32 | SPC | 1.50mm | 3.17mm |
| |
●"Micro-Flex" シリコンコーティングタイプ
| |
| 型 式 |
耐電圧
[kVDC] |
中心導体 |
中心導体材質 |
中心導体径 |
ケーブル外径 |
| AWG |
構成 |
| 178-5134 | 3 | 29 | 51/46 | SPC | 0.33mm | 0.79mm |
| 178-5137 | 5 | 29 | 51/46 | SPC | 0.33mm | 0.89mm |
| 178-5140 | 13.5 | 28 | 41/44 | SPC | 0.37mm | 1.32mm |
| 178-5143 | 18 | 24 | 41/40 | SPC | 0.58mm | 1.52mm |
| |
■ケーブル色について
| 色番号（カラーコード） |
| "-1" : Brown | "-2" : Red |
| "-3" : Orange | "-4" : Yellow |
| "-5" : Green | "-6" : Blue |
| "-7" : Violet | "-8" : Grey |
| "-9" : White | "-10" : Natural |
ご指定のない受注生産品の場合、基本色は”Natural Color”です。
尚、弊社在庫品は下記の通りです。
178-5132: 赤色 / 178-5135：青色 / 178-5138：白色
色指定は左記カラーコードをご依頼時にお申し付け下さい。
