＜新製品紹介＞
40GBps対応フェイルセーフ
GRF131/RF131シリーズ メカニカルリレー
40GBps/18GHz(GRF131)の実力を誇る、
進化を続けるテレダインリレーの新製品をご紹介します。
■GRF131 ・・40GBps/18GHz対応 (表面実装）
■RF131 ・・20GPbs/12GHz対応 （リードタイプ）
 GRF131/RF131 日本語版カタログ
GRF131（表面実装タイプ）メーカカタログ（英文）
RF131(リードタイプ) メーカカタログ（英文）
■基本特性
- コンタクト： SPDTフェイルセーフ/オープン端子接地
- デューティ： Continuous
- 定格負荷 ： Resistive, 0.25A/28Vdc
- 接点寿命 ： 200万回(Typical,Low Level)
- コイル電力： 315mW(Typical)
- 動作時間 ： 10msec.max
- 絶縁抵抗 ： 1000MΩ min
- 絶縁耐圧 ： 350Vrms(60Hz)@大気圧条件下
■耐環境条件/物理的仕様
- 保管温度範囲：-55℃〜+125℃
- 使用温度範囲：-55℃〜+85℃
- 振動環境 ： 10G's 10-1000Hz
- 衝撃環境 ： 30G 6ms Half-Sine
- パッケージ： ハーメチックシール
■コイル特性
| 型 番 |
GRF131-5/RF121-5 |
GRF131-12/RF121-12 |
| コイル電圧 (ノミナル) |
5.0 |
12.0 |
| コイル抵抗 (Ω,+/-20%) |
61 |
500 |
| ピックアップ電圧 (Vdc,Min) |
4.3 |
10.4 |
|
|

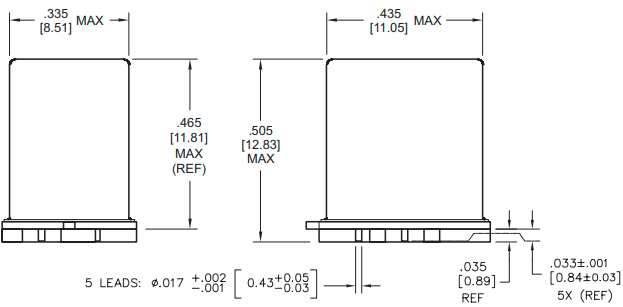

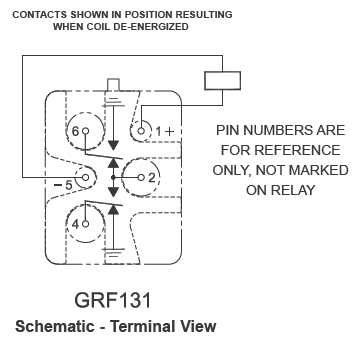

■外形寸法・回路構成
(Bottom View: "Coil A" Last Energized)
|
|
