■RF/マイクロ波製品
- Microwave, & RF Instruments -
- Power Meters, Power Sensor Calibration, Calorimeters, RF Muonts, Attenuation Measurement -
＜特 色＞
TEGAM社では、様々な計測テクノロジーをベースに、校正専門／研究所グレードのRF/マイクロ波パワーセンサー校正システムをご提供しております。汎用的に使用されている大手メーカー様パワーセンサーの校正が可能となり、日常の高精度な測定をサポートいたします。
ソフトウェアを含めたPMXシステム、またはパワーメータ・パワースタンダード単体でご提供いたします。

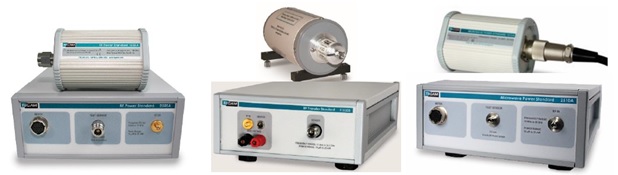

■パワースタンダード 校正器 〜50GHz Power Standard
|
温度安定化による高精度なRF/マイクロ波パワースタンダード
|
 |
| 周波数 |
9KHz-18GHz |
10MHz-26.5GHz |
10MHz-50GHz |
| 型式 |
2505A |
1505A |
F1135B |
M1135A |
2510A |
1510A |
| センサーエレメント |
サーミスタ （Thermistor） |
| タイプ |
フィードスルー（Feedthrough） |
終端 （Terminated） |
フィードスルー（Feedthrough） |
終端（Terminated） |
フィードスルー（Feedthrough） |
終端（Terminated） |
| 使用目的 |
working |
reference |
working |
reference |
working |
reference |
| パワー (Ｍａｘ) |
25mW(+14dBm) |
| DUT コネクタ |
N |
3.5mm |
2.4mm |
| 校正ポイント数 |
153 |
153 |
139 |
139 |
166 |
166 |
CF Uncertainty
（不確かさ） |
1.00% |
1.20% |
2.50% |
2.60% |
4.00% |
4.20% |
|
■製品ラインナップ・詳細製品仕様
|
■超高精度RFパワーメータ 1830A RF Power Meter
|
 |
計測専門機関グレードのRFパワーメータ
- 100Ω/200Ωの汎用サーミスタパワーセンサーに対応
Keysight 478, 847, 468等、Weinschel等のセンサーをサポート
- 電力範囲： ー30 to ＋14 dBm (0.001mW to 30mW)
- 周波数範囲： 100kHz to 50GHz
- 精度： 0.05％ of reading, ±0.5μW (0.1% at 1mW)
■製品ラインナップ・詳細製品仕様
|
■パワーセンサー校正システム RF Sensor Calibration
|
 |
パワーセンサー校正システム PMXシリーズ
- DUTセンサー： keysight, Anritsu, Boonton, Gigatronics,
R&S, Ladybug, Weinschel 等
- ソフトウェア完備したシステムでの提供
■製品ラインナップ・詳細製品仕様
|
■ハイパワーセンサー校正システム High Power Calibration
|
 |
ハイパワー校正システム
- ハイパワー校正システム（ソフトウェア完備）
- ハイパワー校正器
- 2601A： 250kHz to 1000MHz / 250W
- 2602A： 700MHz to 3500MHz / 250W
■製品ラインナップ・詳細製品仕様
|
|
