  SPINNER(スピナー社：ドイツ)
  製品紹介

  ■DAS用パワースプリッター／タッパー／結合器
  Power Splitter/Tapper/Directional Coupler
 Spinner社では、DAS（Distributed Antenna System／分散型アンテナシステム）用、各種分配器（パワースプリッター、タッパー、方向性結合器）等を取り扱っております。
  ビル内のアンテナ通信システムを構築する際の重要部品として使用されております。
  ＜特色＞
  • DAS（Distributed Antenna System／分散型アンテナシステム）用分配器
     - Power Splitter（対称型）：1つの信号を2つ以上の回路に等分配
     - Tapper（非対称型）：1つの信号を2つ以上の回路に不均等分配
     - Directional Coupler：高アイソレーションで1つの信号を分配
  • コネクタ：7-16、4.3-10、N
  • Low PIM対応／ハイパワー対応
  • 対応通信サービス
    周波数
    (MHz)    		 350 -
    475    		 694 -
    788    		 791 -
    862    		 876 -
    960    		 1427 -
    1518    		 1710 -
    1880    		 1850 -
    1990    		 1920 -
    2170    		 2300 -
    2400    		 2400 -
    2500    		 2496 -
    2690    		 3300 -
    3800
    通信
    サービス    		 TETRA
    PMR    		 LTE700 LTE800 LTE900
    GSM900
    GSM-R    		 LTE1500
    L-Band    		 GSM1800
    LTE1800
    AWS RX    		 PCS1900 UMTS
    AWS TX    		 LTE2300 WLAN LTE2500
    LTE2600    		 5G

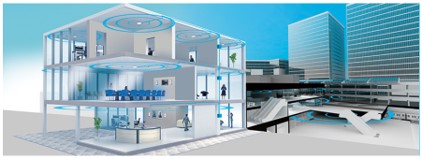

■DAS（Distributed Antenna System／分散型アンテナシステム）
ショッピングモールやビル屋内、スタジアム内の基地局の電波を多数のアンテナに分配し、効率的且つ安定した通信ネットワークを構築するシステムです。LTE、WIFI等、複数の周波数／電波を送受信し、ネットワークのパフォーマンスを向上します。


■製品ラインナップ
代表的な標準製品ラインナップ一覧です。新製品も続々ラインナップに追加されております。
＊下段■各種製品資料/ダウンロード＜■製品データシート検索＞よりその他個別データシートの検索が可能です。
各製品詳細については、表内のアイコンをクリックしてください。
『製品図面』、『データシート』リンクのない製品は『製品詳細』リンクにてご参照ください。
その他ご不明な点は㈱コムクラフト／営業部へお問合せください。
周波数 電力 コネクタ 分配数 IM 型番 データシート 製品図面 製品詳細
330 to
2700 MHz		 250 W N (f) 2 -160 dBc 923089
3 -160 dBc 923090
4 -160 dBc 923091
450 W 4.3-10(f) 2 -160 dBc 818292
3 -160 dBc 818293
4 -160 dBc 818294
450 W 7-16 (f) 2 -160 dBc 818289
3 -160 dBc 818290
4 -160 dBc 818291
350 to
3800 MHz		 400 W 4.3-10 (f) 2 -155 dBc 818269
3 -155 dBc 818273
4 -155 dBc 818274
380 to
3800 MHz		 200 W 4.3-10 (f) 2 -160 dBc 433006 -
3 -160 dBc 433007 -
4 -160 dBc 433008 -
694 to
2700 MHz		 300 W N (f) 2 -160 dBc 923067
3 -160 dBc 923068
4 -160 dBc 923069
2 -160 dBc 923077 -
3 -160 dBc 923078 -
4 -160 dBc 923079 -
4.3-10 (f) 2 -160 dBc 433000
3 -160 dBc 433001
4 -160 dBc 433002
694 to
3800 MHz		 250 W N (f) 2 -160 dBc 923063
3 -160 dBc 923064
4 -160 dBc 923065
300 W 4.3-10 (f) 2 -155 dBc 433003
3 -155 dBc 433004
4 -155 dBc 433005
500 W 2 -160 dBc 818266
3 -160 dBc 818267
4 -160 dBc 818268
7-16 (f) 2 -160 dBc 818263
3 -160 dBc 818264
4 -160 dBc 818265
870 to
960 MHz		 800 W 7-16 (m)
7-16 (f)		 2 -150 dBc 818257
各製品詳細については、表内のアイコンをクリックしてください。
『製品図面』、『データシート』リンクのない製品は『製品詳細』リンクにてご参照ください。
その他ご不明な点は㈱コムクラフト／営業部へお問合せください。
周波数 電力 コネクタ カップリング値 IM 型番 データシート 製品図面 製品詳細
170 to
 1500 MHz


1710 to
 2700 MHz		 250 W N (f) 6 dB -150 dBc 923042
7 dB -150 dBc 923043 -
8 dB -150 dBc 923044 -
10 dB -150 dBc 923045
13 dB -150 dBc 923046 -
15 dB -150 dBc 923099 -
20 dB -150 dBc 923048 -
30 dB -150 dBc 923049 -
500 W 4.3-10 (f) 6 dB -160 dBc 818342
7 dB -160 dBc 818343
8 dB -160 dBc 818344
10 dB -160 dBc 818345
13 dB -160 dBc 818346
15 dB -160 dBc 818399
20 dB -160 dBc 818348
30 dB -160 dBc 818349
7-16 (f) 15 dB -155 dBc 818299
6 dB -155 dBc 818242
7 dB -155 dBc 818243
8 dB -155 dBc 818244 -
10 dB -155 dBc 818245
13 dB -155 dBc 818246
20 dB -155 dBc 818248
30 dB -155 dBc 818249
350 to
3800 MHz		 400 W 4.3-10 (f) 4.8 dB -155 dBc 818431
6 dB -155 dBc 818432 -
7 dB -155 dBc 818433 -
8 dB -155 dBc 818434 -
10 dB -155 dBc 818435 -
13 dB -155 dBc 818436 -
15 dB -155 dBc 818437 -
20 dB -155 dBc 818438 -
30 dB -155 dBc 818439 -
500 W 7-16 (f) 4.8 dB -155 dBc 818440
6 dB -155 dBc 818441 -
7 dB -155 dBc 818442 -
8 dB -155 dBc 818443 -
10 dB -155 dBc 818444 -
13 dB -155 dBc 818445 -
15 dB -155 dBc 818446 -
20 dB -155 dBc 818447 -
30 dB -155 dBc 818448 -
380 to
3800 MHz		 300 W 4.3-10 (f) 4.8 dB -155 dBc 818458 -
6 dB -155 dBc 818459 -
7 dB -155 dBc 818460 -
8 dB -155 dBc 818461 -
10 dB -155 dBc 818462 -
13 dB -155 dBc 818463 -
15 dB -155 dBc 818464 -
20 dB -155 dBc 818465 -
690 to
 2170 MHz


2300 to
 3800 MHz		 300 W 4.3-10 (f) 4.8 dB -153 dBc 818449 -
6 dB -153 dBc 818450 -
7 dB -153 dBc 818451 -
8 dB -153 dBc 818452 -
9 dB -153 dBc 818453 -
10 dB -153 dBc 818454 -
13 dB -153 dBc 818455 -
15 dB -153 dBc 818456 -
20 dB -153 dBc 818457 -
694 to
2700 MHz		 300 W N (f) 4.8 dB -155 dBc 923071 -
6 dB -155 dBc 923056
7 dB -155 dBc 923057 -
8 dB -155 dBc 923062 -
10 dB -155 dBc 923058
13 dB -155 dBc 923066 -
15 dB -155 dBc 923059 -
20 dB -155 dBc 923060 -
30 dB -155 dBc 923061 -
4.3-10 (f) 4.8 dB -155 dBc 923014
6 dB -155 dBc 923001
7 dB -155 dBc 923003 -
8 dB -155 dBc 923006 -
10 dB -155 dBc 923007 -
13 dB -155 dBc 923008 -
15 dB -155 dBc 923009 -
20 dB -155 dBc 923012 -
30 dB -155 dBc 923013 -
7-16 (f) 4.8 dB -155 dBc 818355
6 dB -155 dBc 818356 -
7 dB -155 dBc 818357 -
8 dB -155 dBc 818362 -
10 dB -155 dBc 818358 -
13 dB -155 dBc 818366 -
15 dB -155 dBc 818359 -
20 dB -155 dBc 818360 -
30 dB -155 dBc 818361 -
500 W 4.77 dB -155 dBc 818301 -
各製品詳細については、表内のアイコンをクリックしてください。
『製品図面』、『データシート』リンクのない製品は『製品詳細』リンクにてご参照ください。
その他ご不明な点は㈱コムクラフト／営業部へお問合せください。
周波数 電力 コネクタ カップリング値 IM Style 型番 データシート 製品図面 製品詳細
330 to
520 MHz		 1000 W 7-16 (f) 3 dB -160 dBc H-Style 753381
6 dB - H-Style 753382
10 dB - H-Style 753383
20 dB - H-Style 753386
350 to
2700 MHz		 300 W 4.3-10 (f) 3 dB -155 dBc X-Style 753359 -
380 to
3800 MHz		 500 W 4.3-10 (f) 3 dB -160 dBc X-Style 753393 -
694 to
2700 MHz		 300 W N (f) 3 dB -155 dBc X-Style 923070
4.3-10 (f) 3 dB -155 dBc X-Style 923076
7-16 (f) 3 dB -155 dBc X-Style 923075
500 W N (f) 3 dB -155 dBc H-Style 753360
4.3-10 (f) 3 dB -160 dBc X-Style 753366
3 dB -160 dBc H-Style 753361
3 dB -160 dBc H-Style 753391
6 dB -160 dBc H-Style 753390 -
10 dB -160 dBc H-Style 753364
30 dB -160 dBc H-Style 753365
1000 W 7-16 (f) 3 dB -160 dBc H-Style 753352
3 dB -160 dBc X-Style 753355
4.77 dB -160 dBc H-Style 753356
6 dB -160 dBc H-Style 753348
10 dB -160 dBc H-Style 753349
30 dB -160 dBc H-Style 753353
694 to
3800 MHz		 300 W 4.3-10 (f) 3 dB -155 dBc X-Style 923083 -
500 W
(300W)		 7-16 (f) 3 dB -160 dBc X-Style 753368 -
694 to
3100 MHz		 500 W 7-16 (f)
*ポート:SMA (f)		 30 - 60dB -160 dBc - 800469 -
