  SPINNER(スピナー社：ドイツ)
  製品紹介

  ●6-1/8 EIA コネクタ・同軸管
  （6-1/8 EIA connector・Rigid Line）
860MHzまで対応した、高周波ハイパワー用フランジ型コネクタ・同軸管規格です。
放送機、加速器、FPD・半導体製造装置等、KWクラスのRF伝送経路に使用されております。

同軸管シリーズは、アルミ・銅製の同軸管、各種接続部品、アンフランジで接続可能なSMSタイプもご用意しております。
 ＜仕様＞

インピーダンス 50Ω
周波数 ～800MHz
耐電圧 AC 28KV

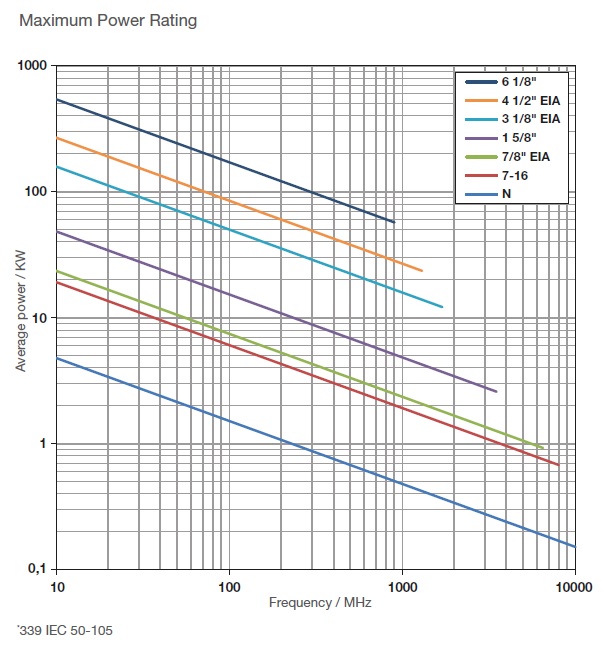

  ＜耐電力＞

↑クリックすると拡大します↑

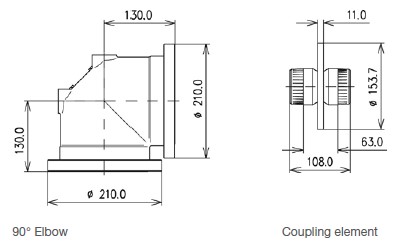

＜参考寸法＞ ＊参照寸法となります。詳細は個別資料にてご確認お願いいたします。


■製品ラインナップ
代表的な標準製品ラインナップ一覧です。新製品も続々ラインナップに追加されております。
＊下段■各種製品資料/ダウンロード＜■製品データシート検索＞よりその他個別データシートの検索が可能です。
型番 製品タイプ 周波数
(MHz)		 コネクタ ケーブル種 データシート 製品図面 製品詳細
656780 プラグ DC to 860 6 1/8" EIA HJ9-50 AD
656781 プラグ DC to 860 6 1/8" EIA HJ9HP-50 AD -
656702 プラグ DC to 860 6 1/8" EIA HCA550-50 AD Plast2000 -
841480 プラグ DC to 860 6 1/8" EIA HJ11-50 AD
871109 プラグ DC to 860 6 1/8" EIA HCA618-50 AD cable Plast2000

 ※AD=Air Dielectric

各製品詳細については、表内のアイコンをクリックしてください。
『製品図面』、『データシート』リンクのない製品は『製品詳細』リンクにてご参照ください。
その他ご不明な点は㈱コムクラフト／営業部へお問合せください。
型番 製品タイプ 周波数
(MHz)		 コネクタ コネクタ データシート 製品図面 製品詳細
918900 変換アダプタ DC to 860 6 1/8" EIA 3 1/8" EIA
750060 変換アダプタ DC to 860 6 1/8" EIA (75Ω) N (f) (75Ω) -
918910 変換アダプタ DC to 860 6 1/8" EIA (m) 3 1/8" EIA (m)
714910 変換アダプタ DC to 860 6 1/8" EIA (m)
 4 1/2" EIA (m)
909404 高精密変換アダプタ DC to 860 6 1/8" EIA (m) 7-16 (f) -

  ※(f)＝female  (m)=male

各製品詳細については、表内のアイコンをクリックしてください。
『製品図面』、『データシート』リンクのない製品は『製品詳細』リンクにてご参照ください。
その他ご不明な点は㈱コムクラフト／営業部へお問合せください。
型番 製品タイプ 周波数
(MHz)		 コネクタ タイプ データシート 製品図面 製品詳細
A02427 同軸管 DC to 800 6 1/8" EIA・
6 1/8" SMS		 IC 2 m TC
A02428 同軸管 DC to 800 6 1/8" EIA 2 m TC
K23334C0004 同軸管 DC to 800 6 1/8" EIA・
6 1/8" SMS		 IC 4 m TC -
K26568C0004 同軸管 DC to 800 6 1/8" EIA OC 4 m TC -
A02429 同軸管 DC to 800 6 1/8" SMS OC 2 m TA
K20204C0004 同軸管 DC to 800 6 1/8" SMS OC 4 m TA -
008550 同軸管 DC to 800 6 1/8" EIA Fixed flange for brazing
873208 同軸管 DC to 800 6 1/8" EIA 90°Elbow td>
532781 同軸管 DC to 800 6 1/8" SMS 90°Elbow
540083C0002 同軸管 DC to 750 6 1/8" EIA 90°Elbow,Swivel type -
919310 同軸管 DC to 800 6 1/8" EIA Coupling element
540084 同軸管 DC to 800 6 1/8" EIA Coupling element
ceramic		 - /td>
540084C0001 同軸管 DC to 350 6 1/8" EIA Coupling element
ceramic high power ver		 -
532784 同軸管 DC to 800 6 1/8" EIA・
6 1/8" SMS		 Inner suport
873118C0002 同軸管 175 6 1/8" EIA Flexible line
section		 -
532783 同軸管 DC to 800 6 1/8" SMS Splice
538529 同軸管 470 to 860 6 1/8" EIA Trimming line 78 kW
indoor 5 trimming screws		 -
528117 同軸管変換 DC to 860 6 1/8" EIA・
52-120 BT		 52-120 BT to
6 1/8" EIA adapter
542701 同軸管変換 DC to 890 6 1/8" EIA ・
52-120 SMS clamp		 6 1/8" EIA to 52-120
SMS clamp adapter
532789 同軸管変換 DC to 800 6 1/8" EIA
・6 1/8" SMS		 6 1/8" EIA to
6 1/8" SMS adapter
837305 同軸管変換 DC to 800 6 1/8" EIA (m) ・
52-120 SMS clamp		 6 1/8" EIA to 52-120
SMS clamp adapter
539647 同軸管変換 6 1/8" USL・7-16 (f) 6 1/8" USL to 7-16 (f)
precision adapter		 -
750070 同軸管変換 DC to 752 6 1/8" EIA (m)・
7 3/16" MYAT (m)		 7 3/16" MYAT (m) to
6 1/8" EIA (m) adapter		 -
750080 同軸管変換 DC to 700 6 1/8" EIA (m)・
8 3/16" MYAT (m)		 8 3/16" MYAT (m) to
6 1/8" EIA (m) adapter		 -
539633 同軸管 U-LINK DC to 800 6 1/8" USL-D U-link with interlock system 2
(2-10) 213 kW		 -

 ※IC=Inner Conductor  OC=Outer Conductor  TC=Tube Copper
  TA=Tube Aluminum  (f)＝female  (m)=male
