  SPINNER(スピナー社：ドイツ)
  製品紹介

  ●3.5㎜ コネクター
  （3.5 mm connector）
32GHzまで対応した、ミリ波用コネクタです。SMAコネクタとの互換性があります。
SMAコネクタに比べ、外部導体が厚く、機械的強度においてSMAコネクタよりも優れており、試験用途での使用に適しています。
各種同軸タイプへの変換アダプタ、VNA測定器等に採用されているRuggedizedタイプ等、幅広い製品ラインナップをご提供致します。
※SMAコネクタとの嵌合は慎重に実施下さい。
 SMA加工精度が悪い場合には、製品の劣化の原因となります。
 ＜仕様＞
規格 IEC 60169-23
インピーダンス 50Ω
周波数 32 GHz (26.5 GHz)
カップリングナットトルク値 0.9 Nm
嵌合回数 標準製品レベルは500回以上


■製品ラインナップ
代表的な標準製品ラインナップ一覧です。新製品も続々ラインナップに追加されております。
＊下段■各種製品資料/ダウンロード＜■製品データシート検索＞よりその他個別データシートの検索が可能です。
型番 製品タイプ 周波数
(GHz)		 コネクタ コネクタ データシート 製品図面 製品詳細
533768R000 高精密スルーアダプタ DC to 32 3.5 mm (f) 3.5 mm (f) -
533768C0001 同型アダプタ P/J DC to 32 3.5 mm (f) 3.5 mm (f)
535119 高精密変換アダプタ DC to 33 3.5 mm (f) 3.5 mm (f) RUG - -
535123 高精密変換アダプタ DC to 33 3.5 mm (f) 3.5 mm (m) RUG -
533767R000 高精密スルーアダプタ DC to 32 3.5 mm (m) 3.5 mm (m) -
533767C0001 同型アダプタ P/J DC to 32 3.5 mm (m) 3.5 mm (m)
533769R000 高精密スルーアダプタ DC to 32 3.5 mm (m) 3.5 mm (f) -
533769C0001 同型アダプタ P/J DC to 32 3.5 mm (m) 3.5 mm (f)
535124 高精密同型アダプタ DC to 33 3.5 mm (m) 3.5 mm (m) RUG -
640570 高精密同型アダプタ DC to 26.5 3.5 mm (m) [push-pull] 3.5 mm (f)
535120 同型アダプタ DC to 33 3.5 mm (m) 3.5 mm (f) RUG -

  ※　RUG＝Ruggedized  (f)＝female  (m)＝male

各製品詳細については、表内のアイコンをクリックしてください。
『製品図面』、『データシート』リンクのない製品は『製品詳細』リンクにてご参照ください。
その他ご不明な点は㈱コムクラフト／営業部へお問合せください。
型番 製品タイプ 周波数
(GHz)		 コネクタ コネクタ データシート 製品図面 製品詳細
535104 高精密変換アダプタ DC to 33 3.5 mm (f) 2.4 mm (f) RUG
535106 高精密変換アダプタ DC to 33 3.5 mm (m) 2.4 mm (f) RUG
640680 変換アダプタ DC to 11 3.5 mm (f) N (f) -
640643 高精密変換アダプタ DC to 18 3.5 mm (f) N (f) -
640683 変換アダプタ DC to 11 3.5 mm (f) N (m) -
640627 高精密変換アダプタ DC to 18 3.5 mm (f) N (m) -
535116 高精密変換アダプタ DC to 18 3.5 mm (m) RUG N (m)
640682 変換アダプタ DC to 11 3.5 mm (m) N (f)
640625 高精密変換アダプタ DC to 18 3.5 mm (m) N (f) -
640681 変換アダプタ DC to 11 3.5 mm (m) N (m) -
640628 高精密変換アダプタ DC to 18 3.5 mm (m) N (m) -
876789 高精密変換アダプタ DC to 20 3.5 mm (m) N (f) (75Ω)
876793 高精密変換アダプタ DC to 20 3.5 mm (f) RUG N (f) (75Ω) -
876786 高精密変換アダプタ DC to 20 3.5 mm (f) N (m) (75Ω)
876790 高精密変換アダプタ DC to 20 3.5 mm (f) RUG N (m) (75Ω) -
432023 変換アダプタ DC to 6 3.5 mm (f) 4.3-10 (f)
432043 高精密変換アダプタ DC to 12 3.5 mm (f) 4.3-10 (f)
432021 変換アダプタ DC to 6 3.5 mm (f) 4.3-10 (m)[hand screw]
432033 変換アダプタ DC to 6 3.5 mm (f) 4.3-10 (m)[push-pull]
432027 変換アダプタ DC to 6 3.5 mm (f) 4.3-10 (m) [screw]
432022 変換アダプタ DC to 6 3.5 mm (m) 4.3-10 (f)
432042 高精密変換アダプタ DC to 12 3.5 mm (m) 4.3-10 (f)
432020 変換アダプタ DC to 6 3.5 mm (m) 4.3-10 (m) [hand screw]
432032 変換アダプタ DC to 6 3.5 mm (m) 4.3-10 (m)[push-pull]
432026 変換アダプタ DC to 6 3.5 mm (m) 4.3-10 (m) [screw]
225347 高精密変換アダプタ DC to 20 3.5 mm (f) 2.2-5 (f) -
225345 高精密変換アダプタ DC to 20 3.5 mm (f) 2.2-5 (m) -
225346 高精密変換アダプタ DC to 20 3.5 mm (m) 2.2-5 (f) -
225344 高精密変換アダプタ DC to 20 3.5 mm (m) 2.2-5 (m) -
355147 高精密変換アダプタ DC to 20 3.5 mm (f) NEX10®(f) -
355145 高精密変換アダプタ DC to 20 3.5 mm (f) NEX10®(m) -
355146 高精密変換アダプタ DC to 20 3.5 mm (m) NEX10®(f) -
355144 高精密変換アダプタ DC to 20 3.5 mm (m) NEX10®(m) -

  ※RUG＝Ruggedized  (f)＝female  (m)＝male



■各種製品資料／ダウンロード
 
       
■製品データシート検索
一部製品データーシートの
閲覧が可能です。
メーカー製品検索サイトへ
リンク。		 ■SP総合製品ラインナップ
カタログ（日本語）		 ■1.35mm/
Eコネクタ
（日本語）		 ■1.35mm/
Eコネクタ
（英語）
       

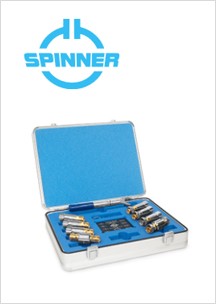

■VNA Test &
