  SPINNER(スピナー社：ドイツ)
  製品紹介

  ●1-5/8 EIA コネクタ・同軸管
  （1-5/8 EIA connector・Rigid Line）
3GHzまで対応した、高周波ハイパワー用フランジ型コネクタ・同軸管規格です。
放送機、加速器、FPD・半導体製造装置等、KWクラスのRF伝送経路に使用されております。

同軸管シリーズは、アルミ・銅製の同軸管、各種接続部品、アンフランジで接続可能なSMSタイプもご用意しております。
*SMS-1: アルミ製外部導体 SMS-2：銅製外部導体
 ＜仕様＞

インピーダンス 50Ω
周波数 ～3GHz
耐電圧 AC 7.0KV
  ＜耐電力＞

↑クリックすると拡大します↑

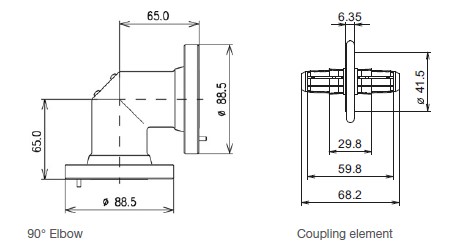

＜参考寸法＞ ＊参照寸法となります。詳細は個別資料にてご確認お願いいたします。


■製品ラインナップ
代表的な標準製品ラインナップ一覧です。新製品も続々ラインナップに追加されております。
＊下段■各種製品資料/ダウンロード＜■製品データシート検索＞よりその他個別データシートの検索が可能です。
型番 製品タイプ 周波数
(GHz)		 コネクタ ケーブル種 データシート 製品図面 製品詳細
723458 プラグ DC to 3.3 1 5/8" EIA LF 7/8"-50 CAF® Plast2000
978918 プラグ DC to 3 1 5/8" EIA HCA78-50 AD CAF® Plast2000
978980 プラグ DC to 3 1 5/8" EIA HJ5-50 AD
858210 プラグ DC to 2.7 1 5/8" EIA HCA118-50 AD Premium Plast2000
723484 プラグ DC to 3.3 1 5/8" EIA LF 1 1/4"-50 CAF® Plast2000
723486 プラグ DC to 2.75 1 5/8" EIA LF 1 5/8"-50 CAF® Plast2000
936510 プラグ DC to 2.7 1 5/8" EIA HCA158-50 AD Premium Plast2000
936518 プラグ DC to 3 1 5/8" EIA HCA158-50 AD Premium O-Ring
936580 プラグ DC to 2.7 1 5/8" EIA HJ7-50 AD
723473 プラグ DC to 2.2 1 5/8" EIA LF 2 1/4"-50 CAF® Plast2000

 ※AD=Air Dielectric

各製品詳細については、表内のアイコンをクリックしてください。
『製品図面』、『データシート』リンクのない製品は『製品詳細』リンクにてご参照ください。
その他ご不明な点は㈱コムクラフト／営業部へお問合せください。 >
＜パネルレセプタクル＞
型番 製品タイプ 周波数 コネクタ タイプ データシート 製品図面 製品詳細
834718 Receptacle DC to 1500 MHz 1 5/8" EIA
 Fixing threads -
＜アダプタ＞
型番 製品タイプ 周波数
 コネクタ コネクタ データシート 製品図面 製品詳細
657308C0001 同型アダプタ BH DC to 800 MHz 1 5/8" EIA (m) 1 5/8" EIA (m)
903600 変換アダプタ DC to 2.7 GHz 1 5/8" EIA N (f) -
909200 変換アダプタ DC to 2.7 GHz 1 5/8" EIA 7-16 (f) -
107410 変換アダプタ DC to 1 GHz 1 5/8" EIA (m) 7-16 (f) -
914300 変換アダプタ DC to 860 MHz 1 5/8" EIA 13-30 (f) -
914200 変換アダプタ DC to 860 MHz 1 5/8" EIA 13-30 (m) -
912100 変換アダプタ DC to 3 GHz 1 5/8" EIA 7/8" EIA
912110 変換アダプタ DC to 3 GHz 1 5/8" EIA (m) 7/8" EIA (m)
917500 変換アダプタ DC to 860 MHz 1 5/8" EIA 3 1/8" EIA
917510 変換アダプタ DC to 860 MHz 1 5/8" EIA (m) 3 1/8" EIA (m)

 ※BH=Bulkhead  (f)＝female  (m)=male

各製品詳細については、表内のアイコンをクリックしてください。
『製品図面』、『データシート』リンクのない製品は『製品詳細』リンクにてご参照ください。
その他ご不明な点は㈱コムクラフト／営業部へお問合せください。
型番 製品タイプ 周波数 コネクタ タイプ データシート 製品図面 製品詳細
A02406 同軸管 DC to 2.7 GHz 1 5/8" EIA / BT-D /
BT / SMS-1,2		 IC 2 m TC
A02407 同軸管 DC to 2.7 GHz 1 5/8" EIA / BT-D /
BT / SMS-2		 OC 2 m TC
K19640C0004 同軸管 DC to 2.7 GHz 1 5/8" EIA / BT-D /
BT / SMS-1,2		 IC 4 m TC -
K19608C0004 同軸管 DC to 2.7 GHz 1 5/8" EIA / BT-D /
BT / SMS-2		 OC 4 m TC -
A02409 同軸管 DC to 2.7 GHz 1 5/8" SMS-1 OC 2 m TA
K20201C0004 同軸管 DC to 2.7 GHz 1 5/8" SMS-1 OC 4 m TA -
006111 同軸管 DC to 2.7 GHz 1 5/8" EIA Fixed flange
for brazing
938520 同軸管 DC to 2.7 GHz 1 5/8" EIA 90° Elbow
532702 同軸管 DC to 2.7 GHz 1 5/8" SMS-1 90° Elbow
542742 同軸管 DC to 2.7 GHz 1 5/8" SMS-2 90° Elbow
918311 同軸管 DC to 2.7 GHz 1 5/8" EIA Coupling element
859906 同軸管 DC to 2.7 GHz 1 5/8" SMS-1・1 5/8" EIA Inner support
532704 同軸管 DC to 2.7 GHz 1 5/8" SMS-1 Splice
542749 同軸管 DC to 2.7 GHz 1 5/8" SMS-2 Splice
529250 同軸管 470 to 860 MHz 1 5/8" EIA Trimming line 7 kW
indoor 5 trimming screws
B14500 同軸管変換 DC to 860 MHz 1 5/8" SMS ・7-16 (f) 1 5/8" SMS clamp to
7-16 (f) adapter
918330 同軸管変換 DC to 860 MHz 1 5/8" SMS ・1 5/8" MYAT cutback 1 5/8" SMS inner to
1 5/8" MYAT cutback adapter		 -
B13487C1000 同軸管変換 DC to 2.7 GHz 1 5/8" SMS-1 ・1 5/8" EIA 1 5/8" SMS-1 to
1 5/8" EIA adapter		 -
553048 同軸管変換 - 1 5/8" USL-D ・7-16 (f) 1 5/8" USL-D to
7-16 (f) precision		 -
834718C0002 同軸管
レセプタクル		 DC to 1500 MHz 1 5/8" SMS male Fixing threads -
553031 同軸管
U-LINK		 DC to 860 MHz 1 5/8" USL-D U-link interlock system 1
(IL 1-4) 20 kW		 -
553032 同軸管
U-LINK		 DC to 860 MHz 1 5/8" USL-D U-link interlock system 2
(2-10) 20 kW		 -
553033 同軸管
U-LINK		 DC to 860 MHz 1 5/8" USL-D U-link interlock system 1
(IL 1-4) 20 kW/ plug-in switch		 -

 ※IC=Inner Conductor  OC=Outer Conductor  TC=Tube Copper
  TA=Tube Aluminum  (f)＝female
