	SPINNER(スピナー社：ドイツ) 製品紹介

■RF伝送複合ロータリージョイント～Fiber Optics Rotary Joint ＜特色＞ RF伝送（同軸／導波管）をベースに、スリップリング、エンコーダー等を内蔵した多チャンネルロータリージョイントです。気象レーダー、航空管制用レーダー、軍事用搭載レーダー等で使用されることが多く、幅広いアプリケーション・ユーザー様で実績がございます。60年以上に渡るメーカー実績品を基本ベースにセミカスタマイズや、ユーザー様のご要求仕様に合わせたご提案が可能です。メンテナンス、オーバーホールの対応も可能です。スリップリング部のみ分離可能な、“Plug&Play” タイプもございます。また、最新レーダーサイトでは、RF伝送だけでなく、光ファイバー／イーサネット信号での制御／大容量通信を行うため、DC伝送含めた非接触技術採用した製品にも対応しております。　 ■製品詳細はこちらをクリック

■RF伝送　複合ロータリージョイント

代表的な標準製品ラインナップ一覧です。同軸ロータリージョイント製品だけでも約100種近くの標準品をそろえております。下記製品の詳細データシート/図面ご希望の際には、弊社営業部までお知らせください。下記以外でも、ご希望仕様をご連絡いただければ標準品/カスタム品よりご提案可能です。
＊下段＜各種製品資料/ダウンロード＞■製品データシート検索よりその他個別データシートの検索が可能です。

型番	CH数	周波数	形状	製品詳細（導波管種等）	データシート	製品図面	製品詳細
634730	1	4.4-5 GHz	I	PDR48(R 48)- N (f)		-
635041	2	29.4-31.0 GHz, 1.4-2.7 GHz	I	BJ320 SF x 1ch, SMA (f) x 1ch
635058	2	14-14.5 GHz, DC-4 GHz	I,U	R120 SF x 1ch, SMA (f) x 1ch
635056	2	9-10 GHz x 2ch	U,L	R100 SF x 1ch, 3.5mm (f) x 1ch
635072	3	DC-2GHz, 13.75-14.5 GHz, 29.0-31.0 GHz	I,L	SMA (f) x1ch, R120 SF x 1ch, BJ320 SF x 1ch		-
532419	4	2.7-3.1 GHz x 4ch	L,U	WR-284(R32)x1ch, N (f) x 3ch
532502	5	2.85-3.15GHz x 3ch, 0.9-1.2 GHz x 2ch	I,L	WR-284(R32)x1ch, N (f) x 4ch + SR
635322	6	2.7-2.9GHz x3ch, 25-35 MHz x3ch	L,U	CPR 284 G x 1ch, N (f) x 5ch
532501	6	2.7-2.9GHz x3ch, 1.01-1.11GHz x3ch	L,I	WR-284(R32)x1ch, N (f) x 5ch + SR
532518	6	2.7-2.9GHz x3ch, 1.01-1.11GHz x3ch	L,U	WR-284(R32)x1ch, N (f) x 5ch + SR +ENC

※形状"I"＝I型, ストレート、形状"L"＝L型、形状"U"＝U型、
製品詳細項：SR＝Slip Ring、ENC＝エンコーダー、SF＝Special Flange

＜製品ラインナップ（一部）＞

●2CH 同軸/導波管　送受信用複合標準ラインナップ

代表的な標準製品です。クリックすると、データシートPDFの閲覧が可能です。下記以外でも、ご希望仕様をご連絡いただければ標準品／カスタム品よりご提案可能です。

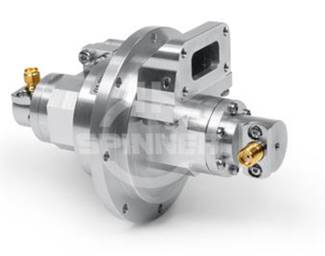

■2ch製品 P/N: 635041	■2ch製品 P/N: 635056	■2ch製品 P/N: 635058
- 同軸 SMA 1.4-2.7 GHz - 導波管 BJ320 29.4-31.0GHz	- 同軸 3.5mm 9-10 GHz - 導波管 R100 9-10GHz	- 同軸 SMA DC-4.0GHz - 導波管 R120 14-14.5GHz

●3～6CH 同軸／導波管／スリップリング　製品例


■2ch製品 P/N: 532419	■2ch製品 P/N: 532502	■2ch製品 P/N: 635322
- 同軸(3ch):N 2.7-3.1GHz - 導波管(1ch): WR284 2.7-3.1GHz	- 同軸(4ch): N 2.85-3.15GHz / 0.9-1.2GHz - 導波管(1ch): WR284 2.85-3.15GHz - スリップリング(21ch)	- 同軸(4ch):N 2.7-2.9GHz / 25-35MHz - 導波管(1ch): CPR284G 2.7-2.9GHz

●ATC（航空管制レーダー）用複合製品

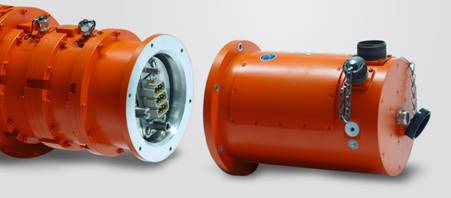

	■“Plug & Play”　スリップリングシステム
	定期メンテナンスが必要になるスリップリング部のみ分離可能なタイプです。メンテナンスの利便性が格段に向上致します。 RF伝送部との組み合わせで最大9chまで対応可能です。また光ファイバー／イーサネット／DC非接触伝送との組み合わせも可能です。

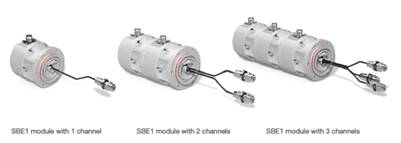

↓　Sバンド用ロータリーモジュール　↓	■製品詳細はこちらをクリック＞＞
	ATCレーダーサイト用ハイブリッドロータリージョイント製品ラインナップカタログ（英語）
