SPINNER(スピナー社：ドイツ)

製品紹介

●Push-Pull/自動化用フローティングアダプタ
（Easy-Dockシリーズ）

頻繁な挿抜が発生するケースで使用可能なRF検査用アダプタです。ハンドプッシュ式、完全自動化ライン用等、作業工数削減を可能にします。

＜特色＞

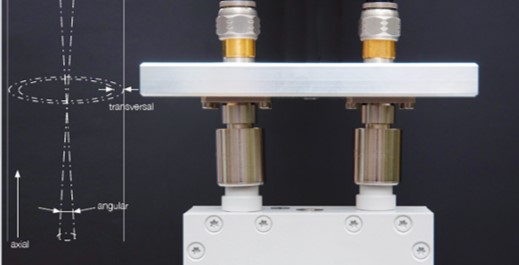

自動化用フローティングアダプター
メーカー独自のフローティング技術を採用することで、多方向の機械的誤差を吸収することが可能となり、オートメーションでの挿抜システムに対応致します。人の手を介さない検査システムを構築することで、大量生産、工数低減を可能に致します。

・自動挿抜対応のノンロッキングタイプ
・挿抜寿命：1万回
・誤差吸収：
- 上下左右軸方向： ±2mm
- スライド軸方向： 6mm
- 挿入角度: ±1.5°

ハンドロック Push-Pullアダプタ
スライド／ハンドロックにて挿抜可能な、プッシュプルアダプタとなります。トルクレンチを使用していた従来のネジ式嵌合で時間を要していた作業を劇的に短縮し、頻繁な挿抜が必要な試験などのアプリケーションで効果を発揮致します。また作業者による締め込みミスのリスク軽減も期待されます。

・Low PIM対応
- 4.3-10, 7-16DIN
- 5000回挿抜のPIM保証
10,000回挿抜のVSWR保証
- 手でつかみやすいグリップ形状

・高周波タイプ
- N, 3.5mm ～26.5GHz

■製品ラインナップ
代表的な標準製品ラインナップ一覧です。新製品も続々ラインナップに追加されております。＊下段■各種製品資料/ダウンロード＜■製品データシート検索＞よりその他個別データシートの検索が可能です。

ハンドロック Push-Pull

型番	製品タイプ	周波数	コネクタ	コネクタ	PIM保証	データシート	製品図面	製品詳細
432061	プレシジョン Push-pull	DC to 6 GHz	4.3-10 male [push-pull]	7-16 female	165 dBc		-
432066	プレシジョン Push-pull	DC to 6 GHz	4.3-10 male [push-pull]	4.3-10 female	165 dBc		-
293825	プレシジョン Push-pull	DC to 6 GHz	7-16 male [push-pull]	7-16 female	165 dBc
950870	プレシジョン Push-pull	DC to 18 GHz	N male [push-pull]	N female	-
640570	プレシジョン Push-pull	DC to 26.5 GHz	3.5 mm male [push-pull]	3.5 mm female	-
432033	Push-pull	DC to 6 GHz	4.3-10 male [push-pull]	3.5 mm female	-
432032	Push-pull	DC to 6 GHz	4.3-10 male [push-pull]	3.5 mm male	-
432031	Push-pull	DC to 6 GHz	4.3-10 male [push-pull]	N female	165 dBc
432030	Push-pull	DC to 6 GHz	4.3-10 male [push-pull]	N male	165 dBc
432035	Push-pull	DC to 6 GHz	4.3-10 male [push-pull]	4.3-10 male [push-pull]	165 dBc
432034	Push-pull	DC to 6 GHz	4.3-10 male [push-pull]	4.3-10 female	165 dBc

各製品詳細については、表内のアイコンをクリックしてください。
『製品図面』、『データシート』リンクのない製品は『製品詳細』リンクにてご参照ください。
その他ご不明な点は㈱コムクラフト／営業部へお問合せください。

自動化用アダプター　Easy Dock

型番	製品タイプ	周波数	コネクタ	コネクタ	PIM	取付タイプ	構造	データシート	製品図面	製品詳細
950708	Easy Dock	DC to 6 GHz	N male ロックなし	N female	-	4-hole panel	フローティング
293809	Easy Dock	DC to 6 GHz	7-16 male ロックなし	7-16 female	162 dBc	Bulkhead	フローティング		-
293810	Easy Dock	DC to 6 GHz	7-16 male ロックなし	7-16 female	162 dBc	Bulkhead	フローティング		-
293820	Easy Dock	DC to 2.7 GHz	7-16 male ロックあり	7-16 female	162 dBc	ロボット用グリップ	-
194411	Easy Dock	DC to 6 GHz	7-16 male ロックなし	N female	-	Bulkhead	フローティング		-
194412	Easy Dock	DC to 6 GHz	7-16 male ロックなし	N female	-	Bulkhead	フローティング
194476	Easy Dock	DC to 6 GHz	7-16 male ロックなし	4.3-10 female	162 dBc	Bulkhead	フローティング		-
432058	Easy Dock	DC to 6 GHz	4.3-10 male ロックなし	7-16 female	162 dBc	Bulkhead	フローティング		-
432012	Easy Dock	DC to 6 GHz	4.3-10 male ロックなし	N female	-	Bulkhead	フローティング
432014	Easy Dock	DC to 6 GHz	4.3-10 male ロックなし	4.3-10 female	162 dBc	Bulkhead	フローティング

各製品詳細については、表内のアイコンをクリックしてください。
『製品図面』、『データシート』リンクのない製品は『製品詳細』リンクにてご参照ください。
その他ご不明な点は㈱コムクラフト／営業部へお問合せください。

■動画

■Push-Pull アダプタ／スイッチを
使用したRF／PIMテスト

■Low PIM Push-Pull アダプタ

■Easy Dock フローティングアダプタによる
自動化テストシステム

■Easy Dock フローティングアダプタ

■各種製品資料／ダウンロード


■製品データシート検索一部製品データーシートの閲覧が可能です。メーカー製品検索サイトへリンク。	■SP総合製品ラインナップカタログ（日本語）	■VNA Test & Measurement製品（英語）	■PIM Testing製品（英語）
