	SPINNER(スピナー社：ドイツ) 製品紹介

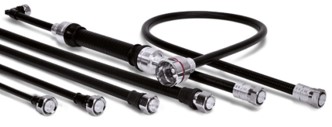

■ケーブルアッセンブリー～ Cable Assembly ～ Spinner社では、各種コネクタに対応したジャンパーケーブルアセンブリを幅広く取り扱っております。自社製造工場にて100%電気試験を実施した量産供給が可能です。コネクタ：7-16, 4.1-9.5, N, 4.3-10, 2.2-5, NEX10, SMA, TNC ケーブル種：SF 1/4” , SF 3/8“ , SF 1/2“, LF 1/2“, SX141, SX250 PIM試験/周波数特性試験

■コルゲートジャンパー～ Top Fit Jumper ～

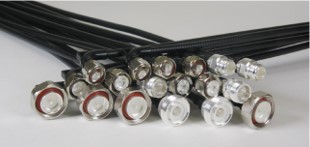

■SF 1/4"-50-PE/FR

・ケーブル外径：7.8㎜
・最小曲げ半径：25㎜
・@960MHz:IL 19.1dB/100m 0.35kW
・@2200MHz:IL 30.1dB/100m 0.22kW

・ケーブル外径：10.2㎜
・最小曲げ半径：25㎜
・@960MHz:IL 13.8dB/100m 0.57kW
・@2200MHz:IL 21.7dB/100m 0.36kW

・ケーブル外径：13.7㎜
・最小曲げ半径：32㎜
・@960MHz:IL 11.56dB/100m 0.91kW
・@2200MHz:IL 18.64dB/100m 0.56kW

・ケーブル外径：15.8㎜
・最小曲げ半径：125㎜
・@960MHz:IL 7.12dB/100m 1.06kW
・@2200MHz:IL 11.25dB/100m 0.67kW

■コルゲートハイブリッドジャンパー／フィーダー～Hybrid / Multifit Jumper～

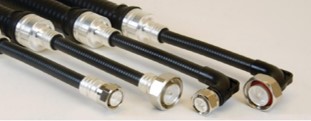

フィーダー部にLF 7/8”ケーブルを使用、フレキシブル性が必要とされる両側ジャンバー部にSF 1/2”を使用したハイブリッドケーブルアッセンブリです。

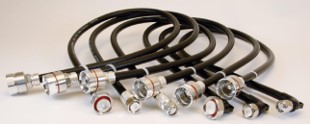

フィーダー部側がLF 7/8”ケーブルに直結可能なジャンパーケーブルアッセンブリです。フィーダー/ジャンパー間のコネクタ/アダプタが不要になります。

■コルゲート MQ4 / MQ5 ジャンパー～MQ4 / MQ5 Jumper～

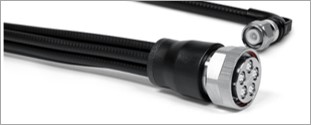

■MQ4/MQ5 Jumper SF 1/4"

5G多ポートアンテナ接続用一括接続コネクタQ4,Q5に対応したケーブルアッセンブリシリーズ。省スペース化、作業効率化、更には堅牢性、耐候性も有しております。

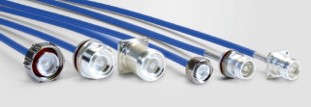

■フレキシブル SX141/SX250 ジャンパー～Seriflex Jumper～

■SX141-50, FEP, HFR（RG402/U）

・ケーブル外径：4.1㎜
・最小曲げ半径：40㎜
・@960MHz:IL 40.1dB/100m 0.42kW
・@2200MHz:IL 64.2dB/100m 0.11kW

・ケーブル外径：6.9㎜
・最小曲げ半径：120㎜
・@960MHz:IL 24.4dB/100m 1.08kW
・@2200MHz:IL 40.3dB/100m 0.68kW
