Pickering Electronics
(ピカリング エレクトロニクス社：イギリス)
|

|
| |
■SIL/SIP シングルインライン 高密度実装リードリレー
Single-in-Line SIL/SIP Reed Relays
SIL/SIPパッケージに、用途に応じた様々なコンフィギュレーションを取り揃えました。
自動テストシステム/計装設備(ATE/Instrumentation)用途に世界中で幅広い採用実績を誇る、ピカリング社リードリレーの主力製品です。
 SIL/SIPシリーズブローシャ (PDF：324kB)
| ＜特 色＞ |
|
●SoftCenter®構造を採用、リードスイッチの物理的ストレスを軽減し高い信頼性を実現 |
|
●高グレード/Instrumentation Gradeリードスイッチを採用、工場での全数検査を実施 |
|
●1 Form A,B,C, 2 Form A,C の各種接点タイプをラインナップ |
|
●用途に応じた最小フットプリント/高密度実装でATE/計装装置の小型化に貢献 |
■SIL/SIP リードリレー シリーズラインナップ（高密度実装タイプ）
 |

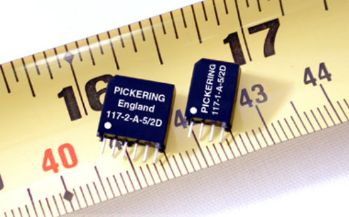

●117シリーズ / 5W
Plasticパッケージ
駆動電圧 3V, 5V
1 Form A, 2 Form A
6.6 x 3.7 x 9.5mm (1 Form) |
 |
●113シリーズ / 10W, 3W
Plasticパッケージ
駆動電圧 3V, 5V, 12V
1 Form A,C, 2 Form A(C接点は3W)
12.5ｘ3.7ｘ6.6mm (1 Form) |
 |
●116シリーズ / 10W
Plasticパッケージ
駆動電圧 3V, 5V, 12V
1 Form A, 2 Form A
6.6 x 3.7 x 12.5mm (1 Form) |
 |
●112シリーズ / 10W
Plasticパッケージ
駆動電圧 3V, 5V, 12V
1 Form A
10.0 x 3.7 x 11.0mm (1 Form) |
 |

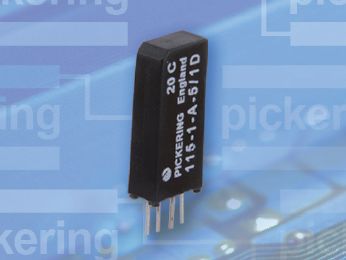

●115シリーズ / 10-20W
Plasticパッケージ
駆動電圧 3V, 5V, 12V
1 Form A, 2 Form A
6.6 x 3.7 x 15.5mm (1 Form) |
|
●111シリーズ / 5W
Mu Metal/Plasticパッケージ
駆動電圧 3V, 5V
1 Form A
10.0 x 3.7 x 6.6mm |
 |

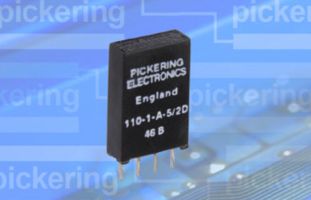

●110シリーズ / 10-20W
Plasticパッケージ
駆動電圧 3V, 5V, 12V
1 Form A
10.0 x 3.7 x 15.2mm |
| ⇩SIL／SIP 小型ハイパワーリードリレー⇩ |
 |
●114シリーズ / 40Wハイパワー
200Vdc/240Vac
駆動電圧 3V, 5V, 12V, 24V
1 Form A, B, 2 Form A
24.1 x 6.3 x 8.2mm (1 Form A) |
 |
●100HCシリーズ / 40Wハイパワー
200Vdc/240Vac
駆動電圧 5V, 12V, 24V
1 Form A, B, 2 Form A
24.1 x 10.2 x 12.7mm (1 Form A) |
|
|
 |

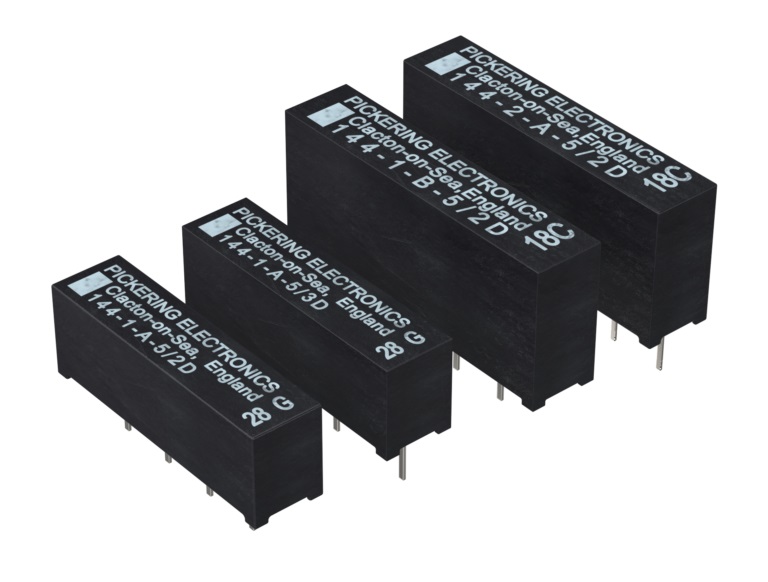

●144シリーズ / 80W・1Aハイパワー
最大3kVDC
駆動電圧 5V, 12V, 24V
1 Form A, B, 2 Form A
24.1 x 6.3 x 8.2mm (1 Form A) |
|
|
|
|
|
特 色 |
タイプ |
型 式 |
寸法[mm] |
ｺｲﾙ電圧
[Vdc] |
接 点 |
ｽｲｯﾁNo. |
接点電圧
[Vdc] |
接点電流
[A] |
ｽｲｯﾁ電力
[W] |
最大抵抗
[mΩ] |
D奥行 |
W幅 |
H高さ |
高
密
度
実
装
タ
イ
プ |
117ｼﾘｰｽﾞ
|
117-1-A |
3.7 |
6.6 |
9.52 |
3,5 |
1 A |
2 |
170 |
0.5 |
5 |
120 |
| 117-2-A |
3.7 |
9.9 |
9.52 |
5 |
2 A | 2 |
170 |
0.5 |
5 |
120 |
116ｼﾘｰｽﾞ
|
116-1-A |
3.7 |
6.6 |
12.45 |
3,5,12 |
1 A |
2 |
200 |
0.5 |
10 |
120 |
| 116-2-A |
3.7 |
9.9 |
12.45 |
5,12 |
2 A |
2 |
200 |
0.5 |
10 |
120 |
115ｼﾘｰｽﾞ
|
115-1-A |
3.7 |
6.6 |
15.5 |
3,5,12 |
1 A |
1,2 |
200 |
1.0/0.5 |
15(3V)
20/10 |
120 |
| 115-2-A |
3.7 |
9.9 |
15.5 |
5 |
2 A |
1,2 |
200 |
1.0/0.5 |
15/10 |
120 |
113ｼﾘｰｽﾞ
|
113-1-A |
3.7 |
12.5 |
6.6 |
3,5,12 |
1 A |
2 |
200 |
0.5 |
10 |
120 |
| 113SP-1-A |
3.7 |
12.5 |
6.6 |
5,12 |
1 A |
2 |
200 |
0.5 |
10 |
120 |
| 113-2-A |
3.7 |
12.5 |
8.9 |
5 |
2 A |
2 |
200 |
0.5 |
10 |
120 |
| 113-1-C |
3.7 |
12.5 |
6.6 |
5 |
1 C |
3 |
30 |
0.1 |
2 |
250 |
| 113RF-1-A |
3.7 |
12.5 |
6.6 |
3,5 |
1 A |
2 |
200 |
0.5 |
10 |
120 |
112ｼﾘｰｽﾞ
|
112-1-A |
3.7 |
10.0 |
11.0 |
3,5,12 |
1 A |
2 |
200 |
0.5 |
10 |
120 |
111ｼﾘｰｽﾞ
|
111-1-A |
3.7 |
10.0 |
6.6 |
3,5 |
1 A |
1 |
170 |
0.5 |
5 |
150 |
| 111P-1 A |
3.7 |
10.0 |
6.6 |
3,5 |
1 A |
1 |
170 |
0.5 |
5 |
150 |
| 111RF-1-A |
3.7 |
10.0 |
6.6 |
5 |
1 A |
1 |
170 |
0.5 |
5 |
150 |
110ｼﾘｰｽﾞ
|
110-1-A |
3.7 |
10.0 |
15.2 |
3,5,12 |
1 A |
1,2 |
200 |
1.0/0.5 |
20/10 |
150 |
ハ
イ
パ
ワ
|
タ
イ
プ |
114ｼﾘｰｽﾞ
|
114-1-A |
6.3 |
24.1 |
8.2 |
3,5,12,24 |
1 A |
1 |
200Vdc
240Vac |
1 | 40 |
150 |
| 114-2-A |
6.3 |
29.0 |
12.5 |
5,12,24 |
2 A |
1 |
200Vdc
240Vac |
1 | 40 |
200 |
| 114-1-B |
6.3 |
29.0 |
12.5 |
5,12,24 |
1 B |
1 |
200Vdc
240Vac |
1 | 40 |
200 |
100HCｼﾘｰｽﾞ
|
100HC-1-A |
10.2 |
24.1 |
12.7 |
5,12,24 |
1 A |
1 |
200Vdc
240Vac |
1 | 40 |
200 |
| 100HC-2-A |
10.2 |
29.0 |
15.2 |
5,12,24 |
2 A |
1 |
200Vdc
240Vac |
1 | 40 |
250 |
| 100HC-1-B |
10.2 |
29.0 |
15.2 |
5,12,24 |
1 B |
1 |
200Vdc
240Vac |
1 | 40 |
200 |
144ｼﾘｰｽﾞ
|
144-1-A |
6.2 |
24.1 |
8.1 |
5,12,24 |
1 A |
2, 3 |
250, 1000 |
3 |
10, 60, 80 |
120 |
| 144-2-A |
6.2 |
29.0 |
12.5 |
5,12,24 |
2 A |
2 |
250, 1000 |
3 |
10, 60, 80 |
120 |
| 144-1-B |
6.2 |
29.0 |
12.5 |
5,12,24 |
1 B |
2 |
250, 1000 |
3 |
10, 60, 80 |
120 |
|
|
|
