■RFリードリレー
RF Fast / High Speed Digital Coaxial Reed Relays
RFシグナルスイッチングや高速デジタルスイッチングに適した、各種RFリレーのラインナップ。
最大5GHzの高周波に対応し、小型サイズパッケージやミューメタルシールド・フォーマーレスコイルなどの独自技術により、より高密度実装を実現。
| ＜特 色＞ |
|
●最大5GHzへの高周波対応 |
|
●スルーホール、SMDタイプを取り揃え、容易に基板へ実装 |
|
●1 Form A/B/C, 2 Form A の各種接点タイプをラインナップ |
|
●用途に応じた最小フットプリント／高密度実装でATE／計装装置の小型化に貢献 |
＜最小フットプリントRFリレー 113RFシリーズ紹介動画（英語）＞
■RFリードリレー シリーズラインナップ
|
特 色 |
タイプ |
型 式 |
寸法[mm] |
ｺｲﾙ電圧
[Vdc] |
接 点 |
接点電圧
[Vdc] |
接点電流
[A] |
ｽｲｯﾁ電力
[W] |
最大抵抗
[mΩ] |
D奥行 |
W幅 |
H高さ |
R
F
タ
イ
プ |

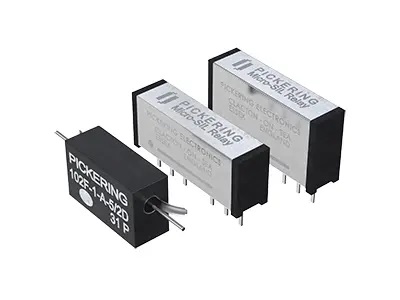

102M
シリーズ
 |
102M-1-A |
4.8 |
19.1 |
7.6 |
3, 5, 12 |
1 A |
200 |
0.5, 1.0 |
10, 20 |
120 |
| 102M-1-B |
4.8 |
19.1 |
10.2 |
3, 5, 12 |
1 B |
200 |
0.5, 1.0 |
10, 20 |
120 |

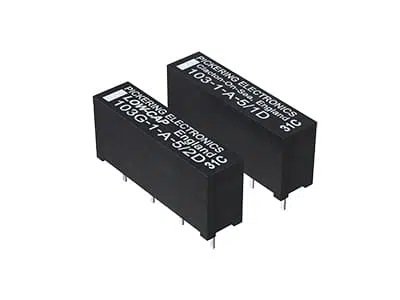

103G
シリーズ
|
103G-1-A |
4.8 |
19.1 |
8.1 |
3, 5, 12 |
1 A |
200 |
0.5, 1.0 |
10, 20 |
120 |
| 103GM-1-A |
4.8 |
19.1 |
8.1 |
3, 5, 12 |
1 A |
200 |
0.5, 1.0 |
10, 20 |
120 |

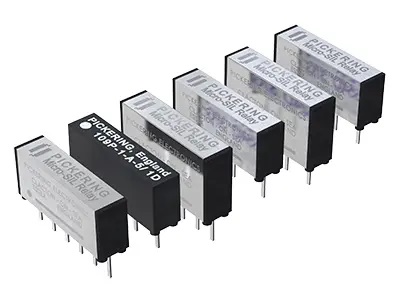

109RF
シリーズ
|
109RF50-1-A |
3.7 |
15.1 |
6.6 |
3, 5, 12 |
1 A |
200 |
0.5, 1.0 |
10, 20 |
120 |
| 109RF75-1-A |
3.7 |
15.1 |
6.6 |
3, 5, 12 |
1 A |
200 |
0.5, 1.0 |
10, 20 |
120 |

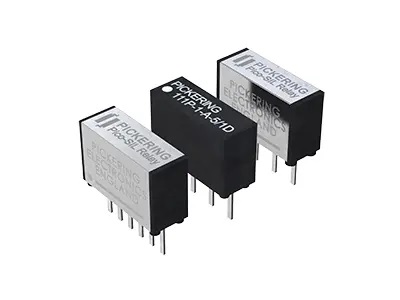

111RF
|
111RF-1-A |
3.7 |
10.0 |
6.6 |
5 |
1 A |
170 |
0.5 |
10 |
120 |

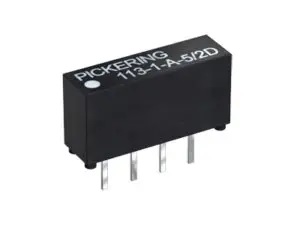

113RF
|
113RF-1-A |
3.7 |
12.5 |
6.6 |
3, 5 |
1 A |
200 |
0.5 |
10 |
120 |

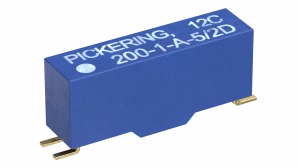

200RF
シリーズ
|
200RF50-1-A |
3.9 |
15.25 |
6.8 |
5 |
1 A |
200 |
0.5 |
10 |
120 |
| 200RF75-1-A |
3.9 |
15.25 |
6.8 |
5 |
1 A |
200 |
0.5 |
10 |
120 |
|
|
|
