■２００シリーズ 表面実装リードリレー
Surface Mount Reed Relays / Series200
ピカリング社製200シリーズは、表面実装タイプの
超小型高速信号用リードリレーです。
1 Form A/B/C, 2 Form A の各種接点ラインナップを
取り揃え、ATE装置や計装用途に最適なシリーズです。
 高電圧3kVDCまで対応の219シリーズもご用意しています。
 200シリーズブローシャ
(PDFファイル：2401kB)
200シリーズユーザーガイド(英文)
(PDFファイル：1054kB)
219シリーズデータシート(英文)
(PDFファイル：1482kB)
＜特 色＞
- SoftCenter®構造を採用、リードスイッチの物理的ストレスを軽減し高い信頼性を実現
- 高グレード/Instrumentation Gradeリードスイッチを採用、工場での全数検査を実施
- 1 Form A/B/C, 2 Form A の各種接点タイプをラインナップ
- 特殊高耐熱プラスチックパッケージを採用、赤外線方式、VPS方式リフローはんだ対応
- 絶縁抵抗 10^12Ωオーダーの高アイソレーション

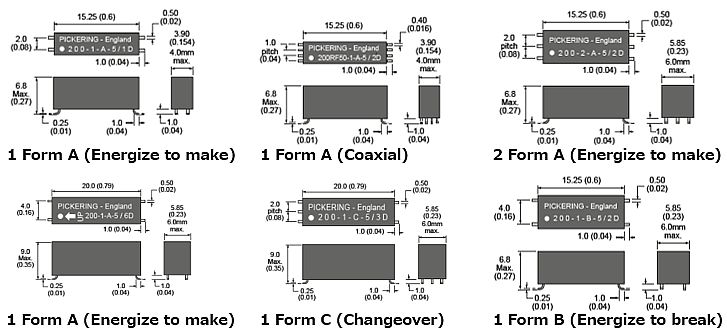

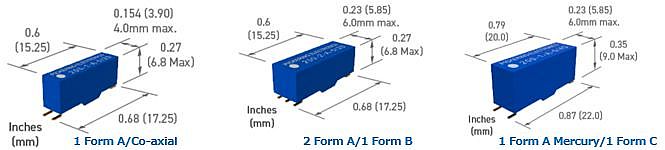

■表面実装リードリレー シリーズラインナップ
 |
特 色 |
タイプ |
型 式 |
寸法[mm] |
ｺｲﾙ電圧
[Vdc] |
接 点 |
ｽｲｯﾁNo. |
接点電圧
[Vdc] |
接点電流
[A] |
ｽｲｯﾁ電力
[W] |
最大抵抗
[mΩ] |
D奥行 |
W幅 |
H高さ |
表面実装
タイプ |
200
シリーズ
|
200-1-A |
3.9 |
15.25 |
6.8 |
3,5,12 |
1 A |
1,2,4 |
200, 500 |
0.5, 1.0 |
10, 20 |
120 |
| 200-2-A |
5.85 |
15.25 |
6.8 |
5,12 |
2 A |
2 |
200 |
0.5 |
10 |
120 |
| 200-1-C |
5.85 |
20.0 |
9.0 |
5,12 |
1 C |
3 |
200 |
0.25 |
3 |
200 |
| 200-1-B |
5.85 |
15.25 |
6.8 |
5,12 |
1 B |
2 |
200 |
0.5 |
10 |
120 |
S
M
D |
219ｼﾘｰｽﾞ
|
219-1-A |
15.5 |
17.2 |
8.5 |
3,5,12 |
1 A |
1.5~3 |
1000 |
0.7 |
10 |
120 |
| 219-1-B |
15.5 |
17.2 |
8.5 |
3,5,12 |
1 B |
1.5~2 |
1000 |
0.7 |
10 |
120 |
| 219-2-A |
15.5 |
17.2 |
8.5 |
3,5,12 |
2 A |
1.5 |
1000 |
0.7 |
10 |
120 |
|
お客様のご要望に応じたカスタムリレーの製造もご提案可能でございます。
製品の詳細情報をご希望のお客様は、お気軽に弊社営業スタッフまでお問合せください。
|
