■DC入力フィルタリング、DCリンク、直流電源用コンデンサ
|
![](pic/wac-series.jpg) |
![](../../common/spacer.gif)

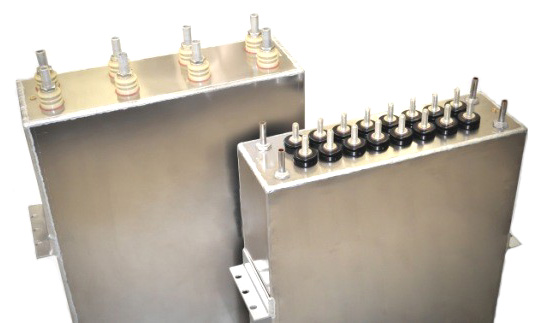

■WACシリーズ(大電流・低インダクタンス/水冷タイプ)
![](../../common/spacer.gif)
用途 :DCフィルタリング、DCブロッキングなど
![](../../common/spacer.gif)
|
定格電圧 |
ピーク電流 |
容量 |
リップル周波数 |
〜10,000Vdc |
〜50,000A(Peak) 〜3500A(RMS) |
〜50,000uF |
〜500kHz |
![](pic/er-series.jpg) |
![](../../common/spacer.gif)

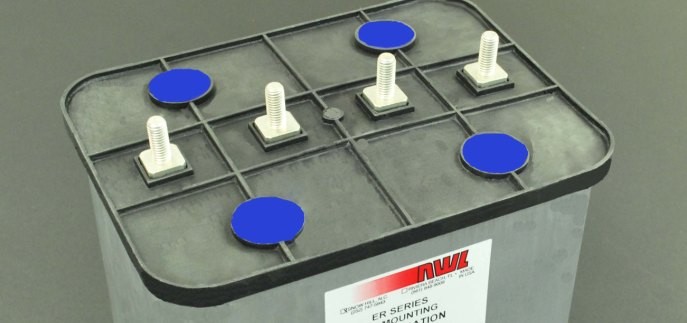

■ERシリーズ(ポリプロピレン/DCリンク フィルムコンデンサ)
![](../../common/spacer.gif)
用途 :DC入出力フィルタリング、DCリンク、高調波フィルタリング
高エネルギー蓄積など
![](../../common/spacer.gif)
|
定格電圧 |
ピーク電流 |
容量 |
|
400Vdc〜6,000Vdc 10Vac〜660Vac |
5A〜20,000A(Peak) 5A〜200A(RMS) |
10〜4,100uF |
|
![](pic/ec-series.jpg) |
![](../../common/spacer.gif)

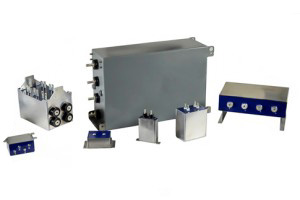

■ECシリーズ(メタライズドポリプロピレン/DCリンク フィルムコンデンサ)
![](../../common/spacer.gif)
用途 :DC入出力フィルタリング、DCリンク、高調波フィルタリング、高エネルギー蓄積
重量機器駆動・トラクションドライブなど
![](../../common/spacer.gif)
|
定格電圧 |
ピーク電流 |
容量 |
|
400Vdc〜15,000Vdc 10Vac〜1,000Vac |
5A〜50,000A(Peak) 5A〜500A(RMS) |
10〜50,000uF |
|
![](pic/r-series.jpg) |
![](../../common/spacer.gif)

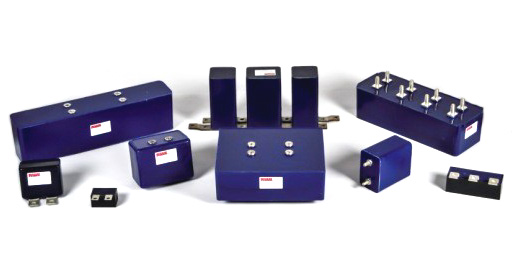

■Rシリーズ(低インダクタンスタイプ)
![](../../common/spacer.gif)
用途 :スナバ回路、大電流/高周波DC入力フィルタ
低インダクタンス高速クランプなど
![](../../common/spacer.gif)
|
定格電圧 |
ピーク電流 |
容量 |
|
50Vdc〜10,000Vdc |
5A〜20,000A(Peak) 50A〜500A(RMS) |
0.01〜1000uF |
|
![](pic/wa-series.jpg) |
![](../../common/spacer.gif)

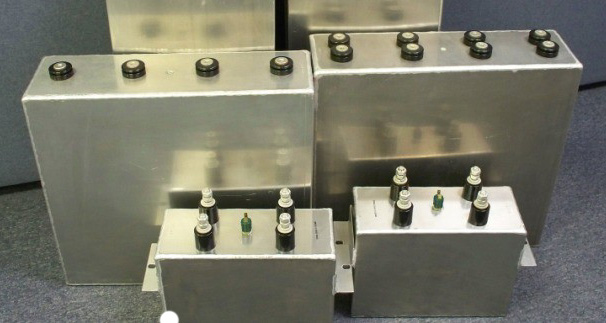

■WAシリーズ(大電流・低インダクタンス/空冷タイプ)
![](../../common/spacer.gif)
用途 :DCフィルタリング、DCエネルギー蓄積、DCパルスパワー回路など
![](../../common/spacer.gif)
|
定格電圧 |
ピーク電流 |
容量 |
リップル周波数 |
〜10,000Vdc |
〜100,000A(Peak) 〜1000A(RMS) |
〜50,000uF |
〜500kHz |
![](pic/e-series.jpg) |
![](../../common/spacer.gif)

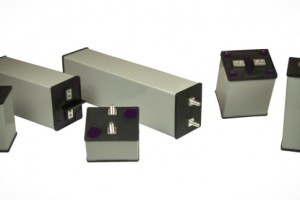

■Eシリーズ(ポリプロピレン/DCリンク フィルムコンデンサ)
![](../../common/spacer.gif)
用途 :DC入出力フィルタリング、DCリンク、高調波フィルタリング
高エネルギー蓄積など
![](../../common/spacer.gif)
|
定格電圧 |
最大電流 |
容量 |
|
200V〜6000Vdc 10V〜790Vac |
5A〜30,000A(Peak) 5A〜200A(RMS) |
〜1000uF |
|
![](pic/wf-series.jpg) |
![](../../common/spacer.gif)

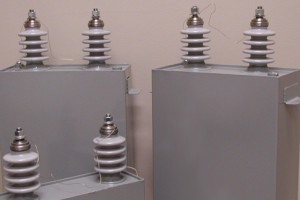

■WFシリーズ(ハイパワー高電圧/空冷タイプ)
![](../../common/spacer.gif)
用途 :AC高調波フィルタリング、高電圧DCフィルタリング、高電圧パワー蓄積など
![](../../common/spacer.gif)
|
定格電圧 |
定格パワー |
RMS電流 |
周波数 |
〜8,500VAC 〜100,000VDC |
10〜500KVAR |
〜400A(RMS) |
DC〜100Hz |
![](pic/t-series.jpg) |
![](../../common/spacer.gif)

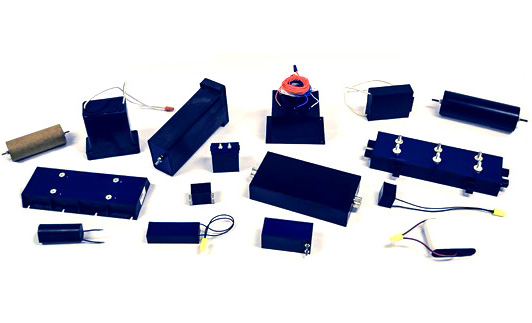

■Tシリーズ(低インダクタンスタイプ)
![](../../common/spacer.gif)
用途 :着磁コイル、DC入出力フィルタ、高エネルギー蓄積/パルス放電
AC/DC通信回路、GTOスナバなど
![](../../common/spacer.gif)
|
定格電圧 |
ピーク電流 |
容量 |
|
50Vdc〜30,000Vdc 10Vac〜790Vac |
1A〜10,000A(Peak) 0.01A〜200A(RMS) |
0.001〜5,000uF |
|
![](../../common/spacer.gif)
![](pic/wl-series.jpg) |
![](../../common/spacer.gif)

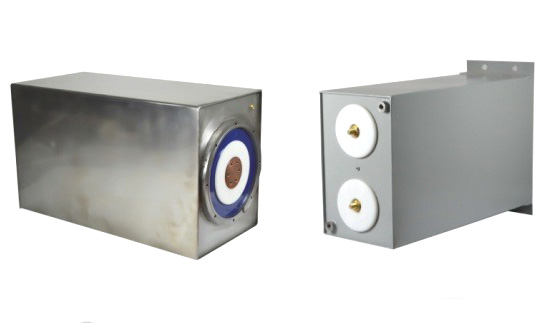

■WLシリーズ(パルス回路向き)
![](../../common/spacer.gif)
用途 :パルス放電回路など
![](../../common/spacer.gif)
|
定格電圧 |
ピーク電流 |
容量 |
|
5,000Vdc〜100,000Vdc |
〜250,000A(Peak) 1.0A〜100A(RMS) |
0.05〜25,000uF |
|
![](pic/p-series.jpg) |
![](../../common/spacer.gif)

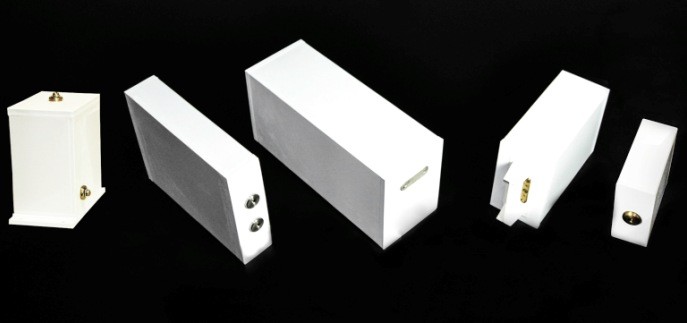

■Pシリーズ(プラスチックケースタイプ)
![](../../common/spacer.gif)
用途 :DC入出力フィルタリング、ハイパワーパルスレーザ、インパルスジェネレータ、
高速パルスジェネレータ、高速放電(1us以下)、雷シミュレータ
医療用リソグラフィなど
![](../../common/spacer.gif)
|
定格電圧 |
ピーク電流 |
容量 |
|
50Vdc〜450,000Vdc |
1A〜50,000A(Peak) 0.01A〜100A(RMS) |
0.001〜1000uF |
|
|
