■ＡＣ用途コンデンサ、共振タンク回路、高調波フィルタリング用途
|
 |

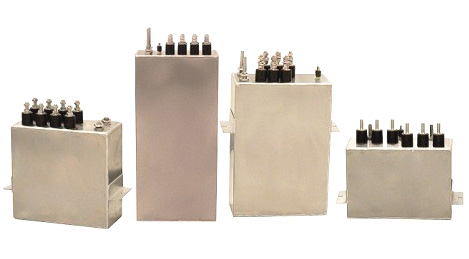

■ＷＦＣシリーズ（ハイパワー高電圧/水冷タイプ）
用途 ：誘導加熱ほか、多目的用途
|
| 定格電圧 |
定格パワー |
RMS電流 |
周波数 |
| 〜5,000VAC |
〜15,000KVAR |
〜5,000A(RMS) |
〜500,000Hz |
 |
■ＷＦシリーズ（ハイパワー高電圧/空冷タイプ）
用途 ：ＡＣ高調波フィルタリング、高電圧ＤＣフィルタリング、高電圧パワー蓄積など
|
| 定格電圧 |
定格パワー |
RMS電流 |
周波数 |
〜8,500VAC
〜100,000VDC |
10〜500KVAR |
〜400A(RMS) |
DC〜100Hz |
 |

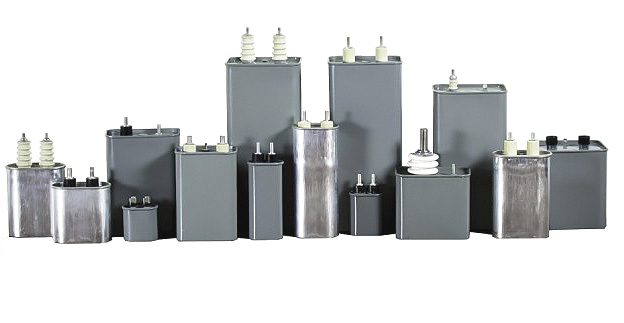

■Ｓシリーズ（低インダクタンスタイプ）
用途 ：AC共振コンデンサ、高調波フィルタ、ＤＣフィルタ
高エネルギーパルスフィルタ、AC/DC通信回路、GTOスナバなど
|
| 定格電圧 |
ピーク電流 |
容量 |
|
50Vdc〜20,000Vdc
50Vac〜10,000Vac |
1A〜25,000A(Peak)
0.01A〜100A(RMS) |
0.001〜750uF |
|
td width="150" valign="top" align="center" rowspan="3">
/td>
■ＥＲシリーズ（ポリプロピレン/DCリンク フィルムコンデンサ）
用途 ：DC入出力フィルタリング、DCリンク、高調波フィルタリング
高エネルギー蓄積など
|
| 定格電圧 |
ピーク電流 |
容量 |
|
400Vdc〜6,000Vdc
10Vac〜660Vac |
5A〜20,000A(Peak)
5A〜200A(RMS) |
10〜4,100uF |
|
 |

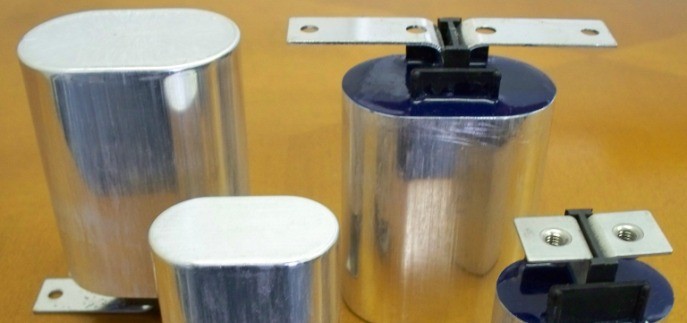

■ＴＰシリーズ（ＡＣ共振回路、低電圧/高周波向き）
用途 ：ＶＡＣ ＲＭＳ共振タンク回路、低インピーダンス負荷など
|
| 定格電圧 |
ピーク電流 |
容量 |
|
50Vdc〜20,000Vdc
50Vac〜10,000Vac |
1A〜25,000A(Peak)
0.01A〜100A(RMS) |
0.001〜750uF |
|
 |
■ＥＣシリーズ（メタライズドポリプロピレン/DCリンク フィルムコンデンサ）
用途 ：DC入出力フィルタリング、DCリンク、高調波フィルタリング、高エネルギー蓄積
重量機器駆動・トラクションドライブなど
|
| 定格電圧 |
ピーク電流 |
容量 |
|
400Vdc〜15,000Vdc
10Vac〜1,000Vac |
5A〜50,000A(Peak)
5A〜500A(RMS) |
10〜50,000uF |
|
 |
■Ｅシリーズ（ポリプロピレン/DCリンク フィルムコンデンサ）
用途 ：DC入出力フィルタリング、DCリンク、高調波フィルタリング
高エネルギー蓄積など
|
| 定格電圧 |
最大電流 |
容量 |
|
200V〜6000Vdc
10V〜790Vac |
5A〜30,000A(Peak)
5A〜200A(RMS) |
〜1000uF |
|
|
