ノバマイクロウェーブのSMA-(F)コネクタタイプアイソレータおよびサーキュレータは、380MHzから23.6GHzまでのラインナップを取り揃えております。
全ての製品は厳選された部品材料を使用し、長期にわたって優れた性能を発揮いたします。
また安定した性能を発揮するために、内部磁場は温度変動の影響を受けにくい構造となっており、出荷に先立ち-50℃〜+120℃の温度サイクル試験を実施します。
標準品以外でも、SMA-F以外のコネクタ装備タイプ、位相マッチング、反時計(CCW)回転タイプ、その他お客様の相互変調歪要求の仕様で製作することも可能です。下記の表に要求仕様に合致する製品がない場合には、お気軽に(株)コムクラフト営業部にお問い合わせください。
周波数
GHz |
モデル |
アイソレーション
dB (Min.) |
挿入損失
dB (Max.) |
VSWR
(Max.) |
温度範囲
( oC ) |
パワー[W] |
外形状(インチ)
L X W X T |

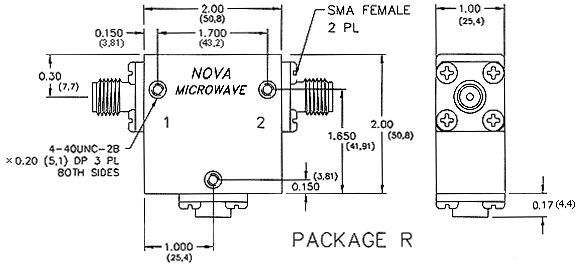

アウトライン |
| FWD |
REV |
| 0.380-0.470 |
0042IAS |
20 |
0.40 |
1.25 |
-20+71 |
250 |
10 |
2.25 X 2.25 X 1.00 |

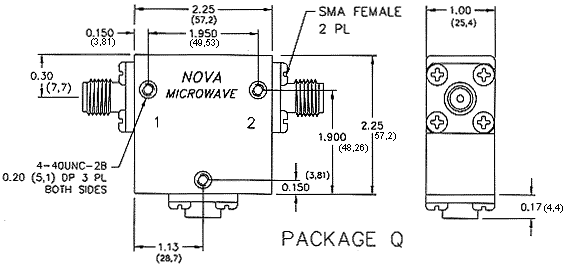

Q |
| 0.400-0.500 |
0045IAS |
20 |
0.40 |
1.25 |
-20+71 |
250 |
10 |
2.25 X 2.25 X 1.00 |
Q |
| 0.500-0.600 |
0055IAS |
20 |
0.40 |
1.25 |
-20+71 |
250 |
10 |
2.00 X 2.00 X 1.00 |
R |
| 0.600-0.750 |
0067IAS |
20 |
0.40 |
1.25 |
-30+85 |
250 |
10 |
1.75 X 1.75 X 1.00 |

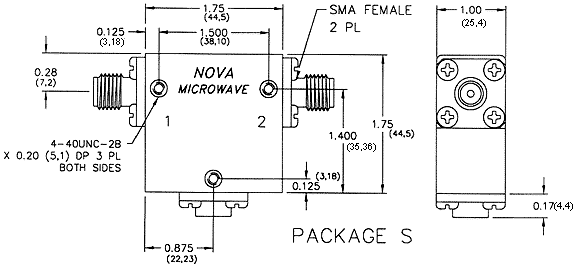

S |
| 0.700-0.830 |
0076IAS |
20 |
0.40 |
1.25 |
-30+85 |
250 |
10 |
1.50 X 1.50 X 0.75 |

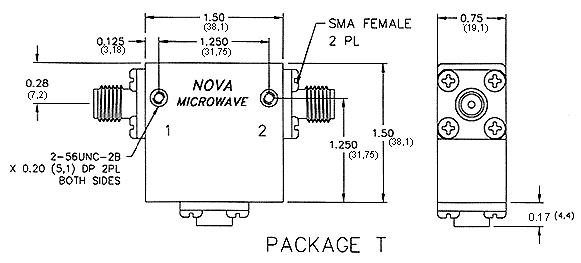

T |
| 0.790-0.960 |
0088IAS |
20 |
0.40 |
1.25 |
-30+85 |
250 |
10 |
1.50 X 1.50 X 0.75 |
T |
| 0.900-1.100 |
0100IAS |
23 |
0.35 |
1.20 |
-30+85 |
150 |
10 |
1.25 X 1.25 X 0.75 |

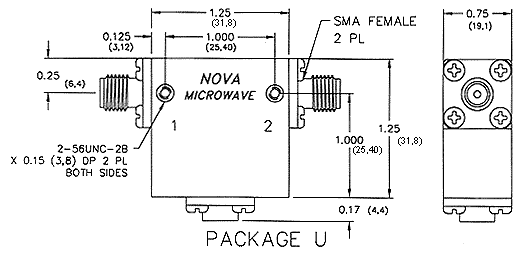

U |
| 0.915-0.964 |
0094IAS |
23 |
0.35 |
1.20 |
-40+85 |
150 |
10 |
1.25 X 1.25 X 0.75 |
U |
| 0.960-1.215 |
0109IAS |
20 |
0.40 |
1.25 |
-40+85 |
150 |
10 |
1.25 X 1.25 X 0.75 |
U |
| 1.100-1.300 |
0120IAS |
23 |
0.35 |
1.20 |
-40+85 |
150 |
10 |
1.25 X 1.25 X 0.75 |
U |
| 1.200-1.400 |
0130IAS |
23 |
0.35 |
1.20 |
-40+85 |
150 |
10 |
1.25 X 1.25 X 0.75 |
U |
| 1.400-1.600 |
0150IAS |
23 |
0.35 |
1.20 |
-40+85 |
150 |
10 |
1.25 X 1.25 X 0.75 |
U |
| 1.500-1.800 |
0165IAS |
23 |
0.35 |
1.20 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.63 |

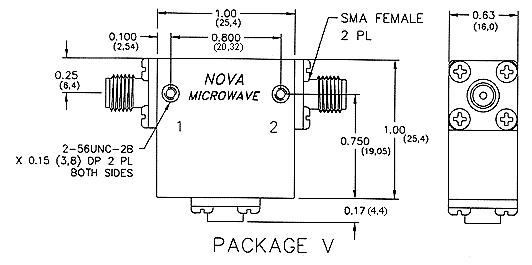

V |
| 1.700-2.000 |
0185IAS |
20 |
0.35 |
1.25 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.63 |
V |
| 1.700-2.300 |
0200IES |
20 |
0.40 |
1.25 |
-10+85 |
50 |
10 |
1.63 X 1.63 X 0.75 |

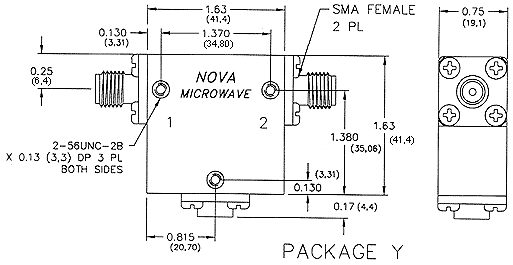

Y |
| 1.800-2.100 |
0195IAS |
20 |
0.35 |
1.25 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.63 |
V |
| 1.930-1.990 |
0196IAS |
23 |
0.35 |
1.20 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.63 |
V |
| 2.000-2.300 |
0215IAS |
20 |
0.35 |
1.25 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.63 |
V |
| 2.100-2.400 |
0225IAS |
20 |
0.35 |
1.25 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.63 |
V |
| 2.300-2.700 |
0250IAS |
20 |
0.40 |
1.25 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.63 |
V |
| 2.400-2.500 |
0245IAS |
23 |
0.35 |
1.20 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.63 |
V |
| 2.700-3.100 |
0290IES |
20 |
0.40 |
1.25 |
-20+85 |
50 |
10 |
1.00 X 1.00 X 0.63 |
V> |
| 2.800-3.300 |
0305IES |
20 |
0.40 |
1.25 |
-20+85 |
50 |
10 |
0.75 X 0.75 X 0.50 |

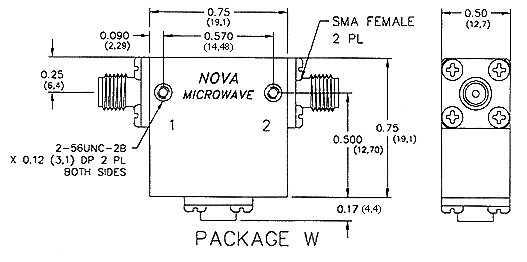

W> |
| 3.400-4.200 |
0380IES |
20 |
0.40 |
1.25 |
-20+85 |
50 |
10 |
0.75 X 0.75 X 0.50 |
W |
| 3.600-4.300 |
0395IES |
20 |
0.40 |
1.25 |
-40+85 |
50 |
10 |
0.75 X 0.75 X 0.50 |
W |
| 4.200-5.000 |
0460IES |
20 |
0.40 |
1.25 |
-40+85 |
50 |
10 |
0.75 X 0.75 X 0.50 |
W> |
| 4.600-5.400 |
0500IES |
20 |
0.40 |
1.25 |
-40+85 |
50 |
10 |
0.75 X 0.75 X 0.50 |
W |
| 5.000-6.000 |
0550IES |
20 |
0.40 |
1.25 |
-40+85 |
50 |
10 |
0.75 X 0.75 X 0.50 |
W |
| 5.400-5.900 |
0565IES |
23 |
0.35 |
1.20 |
-40+85 |
50 |
10 |
0.75 X 0.75 X 0.50 |
W |
| 5.700-6.800 |
0625IES |
20 |
0.40 |
1.25 |
-40+85 |
50 |
10 |
0.75 X 0.75 X 0.50 |
W> |
| 5.800-6.500 |
0615IES |
23 |
0.35 |
1.20 |
-40+85 |
50 |
10 |
0.75 X 0.75 X 0.50 |
W |
| 6.000-8.000 |
0700IES |
20 |
0.40 |
1.25 |
-40+85 |
50 |
10 |
0.75 X 0.75 X 0.50 |
W |
| 6.400-7.200 |
0680IES |
23 |
0.35 |
1.20 |
-40+85 |
50 |
10 |
0.75 X 0.75 X 0.50 |
W |
| 7.200-8.400 |
0780IES |
23 |
0.35 |
1.20 |
-40+85 |
30 |
10 |
0.75 X 0.75 X 0.50 |
W |
| 8.000-11.00 |
0950IES |
20 |
0.40 |
1.25 |
-40+85 |
30 |
1 |
0.50 X 0.63 X 0.50 |

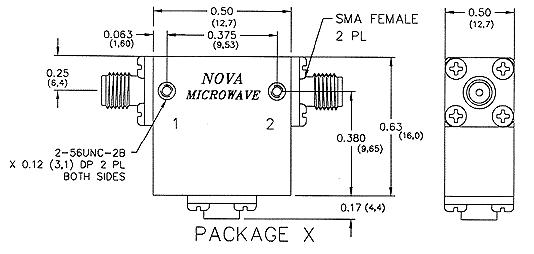

X |
| 8.500-11.50 |
1000IES |
20 |
0.40 |
1.25 |
-40+85 |
30 |
1 |
0.50 X 0.63 X 0.50 |
X |
| 9.000-9.700 |
0935IES |
23 |
0.35 |
1.20 |
-40+85 |
30 |
1 |
0.50 X 0.63 X 0.50 |
X> |
| 9.500-12.75 |
1112IES |
20 |
0.40 |
1.25 |
-40+85 |
30 |
1 |
0.50 X 0.63 X 0.50 |
X |
| 9.700-11.70 |
1070IES |
23 |
0.35 |
1.20 |
-40+85 |
30 |
1 |
0.50 X 0.63 X 0.50 |
X |
| 11.10-13.70 |
1240IES |
20 |
0.35 |
1.25 |
-40+85 |
30 |
1 |
0.50 X 0.63 X 0.50 |
X |
| 11.50-15.00 |
1325IES |
20 |
0.35 |
1.25 |
-40+85 |
30 |
1 |
0.50 X 0.63 X 0.50 |
X |
| 11.70-12.20 |
1195IES |
23 |
0.35 |
1.20 |
-40+85 |
30 |
1 |
0.50 X 0.63 X 0.50 |
X |
| 12.70-13.20 |
1295IES |
23 |
0.35 |
1.20 |
-40+85 |
30 |
1 |
0.50 X 0.63 X 0.50 |
X |
| 13.50-15.40 |
1445IES |
20 |
0.40 |
1.25 |
-40+85 |
30 |
1 |
0.50 X 0.63 X 0.50 |
X |
| 14.00-14.50 |
1425IES |
23 |
0.35 |
1.20 |
-40+85 |
30 |
1 |
0.50 X 0.63 X 0.50 |
X |
| 15.00-18.00 |
1650IES |
23 |
0.40 |
1.20 |
-40+85 |
20 |
1 |
0.50 X 0.63 X 0.50 |
X> |
| 17.00-20.00 |
1850IES |
18 |
0.60 |
1.30 |
-40+85 |
20 |
1 |
0.50 X 0.63 X 0.50 |
X> |
| 21.20-23.60 |
2240IES |
17 |
0.70 |
1.35 |
-40+85 |
20 |
1 |
0.50 X 0.63 X 0.50 |
X> |
周波数
GHz |
モデル |
アイソレーション
dB(Min.) |
挿入損失
dB(Max.) |
VSWR
(Max.) |
温度範囲
( oC ) |
FWD |
REV |
外形状(インチ)
L X W X T |
アウトライン |
| パワー[W] |
|
●お見積のご用命、お問合せ等は こちらのフォーム または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽に御連絡下さい。
|
 |
|
|
