ノバマイクロウェーブのN-Femaleコネクタタイプアイソレータおよびサーキュレータは、380MHzから7.2GHzまでのラインナップを取り揃えております。また、さらに別種類のコネクタを用いた周波数の高いタイプもカスタムにて御提供いたします。
全ての製品は厳選された部品材料を使用し、長期にわたって優れた性能を発揮いたします。また、製造段階から実施される厳しい試験により、厳しい環境条件下でも安定した長寿命の動作を実現しています。
N-Femaleコネクタを装備した標準品リストを下表に掲載しておりますが、この他にも帯域幅、周波数レンジなどお客様のアプリケーションに応じたカスタム品の製作も承ります。
併せて、特殊終端処理のハイパワー対応製品や高ピークパワー対応製品なども対応可能です。これら特殊仕様製品のお問い合わせは、お気軽に(株)コムクラフト営業部にご連絡ください。
周波数
GHz |
モデル |
アイソレーション
dB (Min.) |
挿入損失
dB (Max.) |
VSWR
(Max.) |
温度範囲
( oC ) |
パワー[W] |
外形状(インチ)
L X W X T |
アウトライン |
| FWD |
REV |
| 0.380-0.470 |
0042IAN |
20 |
0.40 |
1.25 |
-20+71 |
250 |
10 |
2.25 X 2.25 X 1.00 |

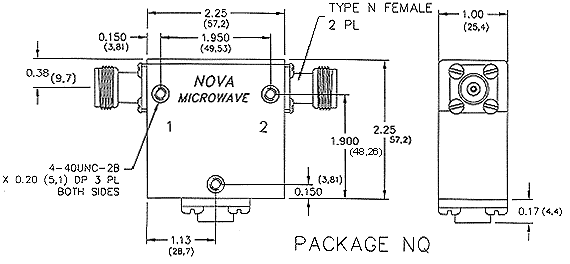

NQ |
| 0.400-0.500 |
0045IAN |
20 |
0.40 |
1.25 |
-20+71 |
250 |
10 |
2.25 X 2.25 X 1.00 |
NQ |
| 0.500-0.600 |
0055IAN |
20 |
0.40 |
1.25 |
-20+71 |
250 |
10 |
2.00 X 2.00 X 1.00 |

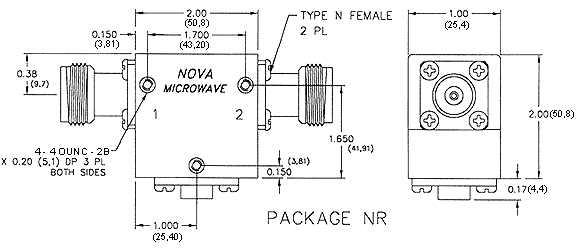

NR |
| 0.600-0.750 |
0067IAN |
20 |
0.40 |
1.25 |
-30+85 |
250 |
10 |
1.75 X 1.75 X 1.00 |

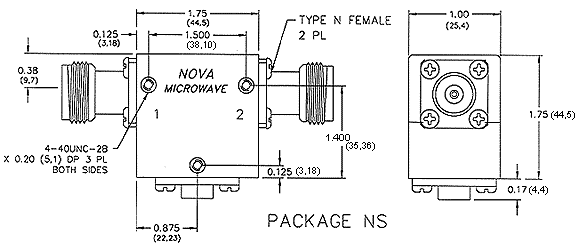

NS |
| 0.700-0.830 |
0076IAN |
20 |
0.40 |
1.25 |
-30+85 |
250 |
10 |
1.50 X 1.50 X 0.75 |

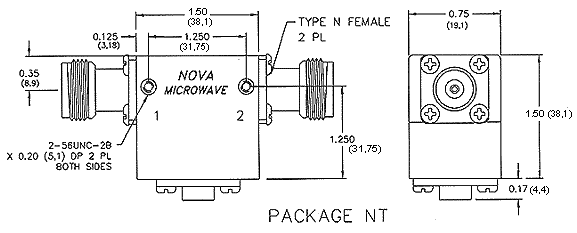

NT |
| 0.790-0.960 |
0088IAN |
20 |
0.40 |
1.25 |
-30+85 |
250 |
10 |
1.50 X 1.50 X 0.75 |
NT |
| 0.900-1.100 |
0100IAN |
23 |
0.35 |
1.20 |
-30+85 |
150 |
10 |
1.25 X 1.25 X 0.75 |

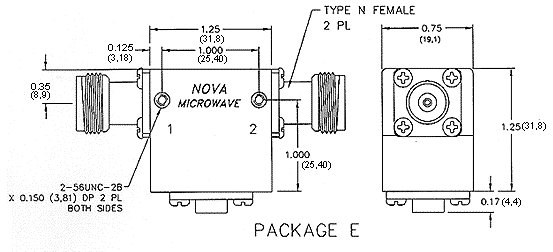

E |
| 0.915-0.964 |
0094IAN |
23 |
0.35 |
1.20 |
-40+85 |
150 |
10 |
1.25 X 1.25 X 0.75 |
E |
| 0.960-1.215 |
0109IAN |
20 |
0.40 |
1.25 |
-40+85 |
150 |
10 |
1.25 X 1.25 X 0.75 |
E> |
| 1.100-1.300 |
0120IAN |
23 |
0.35 |
1.20 |
-40+85 |
150 |
10 |
1.25 X 1.25 X 0.75 |
E |
| 1.200-1.400 |
0130IAN |
23 |
0.35 |
1.20 |
-40+85 |
150 |
10 |
1.25 X 1.25 X 0.75 |
E |
| 1.400-1.600 |
0150IAN |
23 |
0.35 |
1.20 |
-40+85 |
150 |
10 |
1.25 X 1.25 X 0.75 |
E |
| 1.500-1.800 |
0165IAN |
23 |
0.35 |
1.20 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.75 |

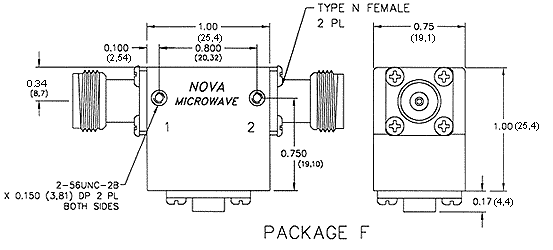

F |
| 1.700-2.000 |
0185IAN |
20 |
0.35 |
1.25 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 1.700-2.300 |
0200IEN |
20 |
0.40 |
1.25 |
-10+85 |
50 |
10 |
1.63 X 1.63 X 0.75 |

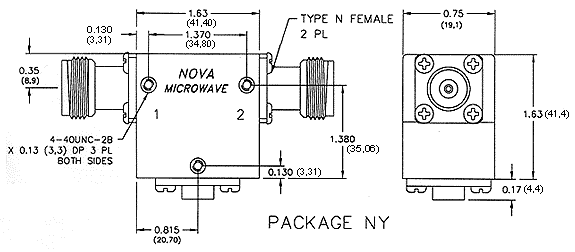

NY |
| 1.800-2.100 |
0195IAN |
20 |
0.35 |
1.25 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.75 |
F> |
| 1.930-1.990 |
0196IAN |
23 |
0.35 |
1.20 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 2.000-2.300 |
0215IAN |
20 |
0.35 |
1.25 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 2.100-2.400 |
0225IAN |
20 |
0.35 |
1.25 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 2.300-2.700 |
0250IAN |
20 |
0.40 |
1.25 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 2.400-2.500 |
0245IAN |
23 |
0.35 |
1.20 |
-40+85 |
150 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 2.700-3.100 |
0290IEN |
20 |
0.40 |
1.25 |
-20+85 |
50 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 2.800-3.300 |
0305IEN |
20 |
0.40 |
1.25 |
-20+85 |
50 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 3.400-4.200 |
0380IEN |
20 |
0.40 |
1.25 |
-20+85 |
50 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 3.600-4.300 |
0395IEN |
20 |
0.40 |
1.25 |
-40+85 |
50 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 4.200-5.000 |
0460IEN |
20 |
0.40 |
1.25 |
-40+85 |
50 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 4.600-5.400 |
0500IEN |
20 |
0.40 |
1.25 |
-40+85 |
50 |
10 |
1.00 X 1.00 X 0.75 |
F> |
| 5.000-6.000 |
0550IEN |
20 |
0.40 |
1.25 |
-40+85 |
50 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 5.400-5.900 |
0565IEN |
23 |
0.35 |
1.20 |
-40+85 |
50 |
10 |
1.00 X 1.00 X 0.75 |
F> |
| 5.700-6.800 |
0625IEN |
20 |
0.40 |
1.25 |
-40+85 |
50 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 5.800-6.500 |
0615IEN |
23 |
0.35 |
1.20 |
-40+85 |
50 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 6.000-8.000 |
0700IEN |
20 |
0.40 |
1.25 |
-40+85 |
50 |
10 |
1.00 X 1.00 X 0.75 |
F |
| 6.400-7.200 |
0680IEN |
23 |
0.35 |
1.20 |
-40+85 |
50 |
10 |
1.00 X 1.00 X 0.75 |
F |
周波数
GHz |
モデル |
アイソレーション
dB (Min.) |
挿入損失
dB (Max.) |
VSWR
(Max.) |
温度範囲
( oC ) |
FWD |
REV |
外形状(インチ)
L X W X T |
アウトライン |
| パワー[W] |
|
●お見積のご用命、お問合せ等は こちらのフォーム または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽に御連絡下さい。
|
 |
|
|
