JFW Industries, Inc.

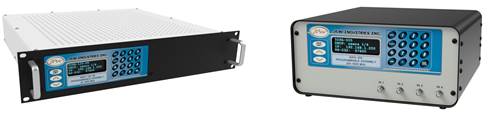

RFスイッチアセンブリ
- RF Switch Assembly - |

|
JFWではお客様の仕様に沿ったRFスイッチアセンブリをご提供可能です。
お客様のいかなるシステム要求に対しても、適切なRFスイッチングネットワークのご提案をさせていただきます。
■特 長
- あらゆるコンフィギュレーションに対応可能
- ソリッドステートタイプは18GHz／250Wまで対応可能
- インタフェース選択可能（Ethernet, RS-232, GPIB, IEEE-488, TTL等）
- フロントパネルタイプはデジタルディスプレイ／キーパッドを装備
- 50Ω／75Ωスイッチをラインナップ（他インピーダンスもカスタム対応可）
- あらゆるRFコネクタの組合わせが可能（BNC, SMA, N, TNC, 7/16, F, 逆極性等）
- NREコスト無しであらゆるカスタムのご相談を承ります！
■製品リスト
※基本的にカスタム製作による対応となっております。
ポート数、周波数レンジなどの仕様をお伺いした上で、最適な製品をご提案いたします。
| 型番 |
スイッチ数 |
スイッチタイプ |
周波数 |
入力電力 |
制御方法 |
コネクタ |
仕様書 |
図面 |
| 50SA-133 |
1 |
1P8T
Self-Terminating |
50 MHz - 2.2 GHz |
0.1 W |
Ethernet,
RS-232 |
BNC, SMA |
 |
|
| 50SA-197 |
8 |
1P3T
Reflective |
DC - 12.4 GHz |
350 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
N |
|
|
| 50SA-266 |
1 |
1P4T
Self-Terminating |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-271 |
4 |
1P6T
Self-Terminating |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-273 |
6 |
1P6T
Reflective |
DC - 6 GHz |
125 W @ 6 GHz |
Manual, Ethernet,
RS-232 |
N |
|
|
| 50SA-282 |
4 |
1P2T
Self-Terminating |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-293 |
8 |
1P2T
Reflective |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-297 |
6 |
1P2T
Reflective |
DC - 12.4 GHz |
300 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
N |
|
|
| 50SA-301 |
8 |
1P4T
Reflective |
DC - 18 GHz |
50 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-316 |
1 |
1P8T
Self-Terminating |
DC - 18 GHz |
120 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-370 |
6 |
1P2T
Reflective |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-371 |
2 |
1P6T
Reflective |
DC - 18 GHz |
50 W |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-374 |
16 |
1P2T
Reflective |
DC - 12.4 GHz |
150 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
N |
|
|
| 50SA-388 |
1 |
1P6T
Self-Terminating |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-394 |
2 |
1P3T
Reflective |
DC - 18 GHz |
50 W |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-395 |
2 |
1P3T
Self-Terminating |
DC - 18 GHz |
50 W |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-423 |
4 |
1P3T
Self-Terminating |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-453 |
4 |
1P2T
Reflective |
DC - 12.20 GHz |
800 W @ 3 GHz |
Manual, Ethernet,
RS-232 |
SC |
|
|
| 50SA-476 |
16 |
1P2T
Self-Terminating |
5 MHz - 3 GHz |
1 W |
Manual, Ethernet,
RS-232 |
BNC, N,
SMA, TNC |
|
|
| 50SA-491 |
16 |
1P2T
Reflective |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-508 |
1 |
1P4T
Self-Terminating |
20 MHz - 4.3 GHz |
1 W |
Ethernet, RS-232 |
BNC, SMA |
|
|
| 50SA-509 |
1 |
1P12T
Self-Terminating |
700 MHz - 3 GHz |
1 W |
Ethernet, RS-232 |
SMA |
|
|
| 50SA-541 |
5 |
1P4T
Self-Terminating |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-559 |
2 |
1P4T
Self-Terminating |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 型番 |
スイッチ数 |
スイッチタイプ |
周波数 |
入力電力 |
制御方法 |
コネクタ |
仕様書 |
図面 |
| 50SA-181 |
4 |
1P2T
Reflective |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-232 |
2 |
1P6T
Reflective |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-248 |
2 |
1P2T
Reflective |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-251 |
1 |
1P6T
Reflective |
DC - 18 GHz |
100 W @ 4 GHz |
GPIB |
SMA |
|
|
| 50SA-276 |
3 |
1P8T
Reflective |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-287 |
2 |
1P8T
Self-Terminating |
DC - 18 GHz |
120 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-321 |
8 |
1P2T
Reflective |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-360 |
4 |
1P4T
Self-Terminating |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-474 |
1 |
1P3T
Reflective |
DC - 18 GHz |
100 W @ 4 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50SA-475 |
2 |
1P2T
Reflective |
DC - 12.4 GHz |
120 W @ 8 GHz |
Manual, Ethernet,
RS-232 |
N |
|
|
| 型番 |
スイッチ数 |
スイッチタイプ |
周波数 |
入力電力 |
制御方法 |
コネクタ |
仕様書 |
図面 |
| 75SA-029 |
1 |
1P8T
Self-Terminating |
DC - 2150 MHz |
0.25 W |
GPIB, Manual |
BNC, F |
|
|
| 75SA-030 |
10 |
1P4T
Reflective |
5 MHz - 1000 MHz |
0.1 W |
Manual, Ethernet |
F |
|
|
| 75SA-035 |
1 |
1P8T
Self-Terminating |
DC - 1000 MHz |
0.1 W |
Manual, Ethernet,
RS-232 |
BNC, F |
|
|
| 75SA-053 |
1 |
1P80T
Self-Terminating |
45 MHz - 1003 MHz |
0.1 W |
Manual, Ethernet,
RS-232 |
F |
|
|
| 75SA-058 |
1 |
1P16T
Self-Terminating |
20 MHz - 1000 MHz |
0.1 W |
Ethernet, RS-232 |
F |
|
|
| 75SA-073 |
1 |
1P50T
Self-Terminating |
DC - 1000 MHz |
0.5 W |
Manual, Ethernet,
RS-232 |
F |
|
|
| 75SA-081 |
2 |
1P16T
Self-Terminating |
DC - 2150 MHz |
0.5 W |
Manual, Ethernet,
RS-232 |
F |
|
|
| 75SA-090 |
2 |
1P6T
Self-Terminating |
5 MHz - 1000 MHz |
0.1 W |
Manual, Ethernet,
RS-232 |
F |
|
|
| 型番 |
スイッチ数 |
スイッチタイプ |
周波数 |
入力電力 |
制御方法 |
コネクタ |
仕様書 |
図面 |
| 75SA-050 |
4 |
1P2T
Self-Terminating |
DC - 2150 MHz |
+20 dBm |
Manual, Ethernet,
RS-232 |
BNC, F,
TNC |
|
|
| 75SA-082 |
4 |
1P2T
Self-Terminating |
DC - 2150 MHz |
+20 dBm |
Manual, Ethernet,
RS-232 |
BNC, F,
TNC |
|
|
| 75SA-085 |
2 |
1P2T
Self-Terminating |
DC - 1450 MHz |
+20 dBm |
Manual, Ethernet,
RS-232 |
BNC, F,
TNC |
|
|
| 75SA-092 |
1 |
1P8T
Self-Terminating |
5 MHz - 1000 MHz |
+20 dBm |
Manual, Ethernet,
RS-232 |
BNC, F,
TNC |
|
|
| 75SA-095 |
8 |
1P2T
Self-Terminating |
DC - 2150 MHz |
+20 dBm |
Manual, Ethernet,
RS-232 |
BNC, F,
TNC |
|
|
| 75SA-096 |
4 |
1P2T
Self-Terminating |
5 MHz - 2150 MHz |
+20 dBm |
Manual, Ethernet,
RS-232 |
BNC, F,
TNC |
|
|
| 75SA-097 |
8 |
1P2T
Self-Terminating |
5 MHz - 2150 MHz |
+20 dBm |
Manual, Ethernet,
RS-232 |
BNC, F,
TNC |
|
|
|
