テスト機器製品カタログ
（PDF:882kB・ｻｲｽﾞ注意）
|
|
 |
| |
 |
JFW Industries, Inc.

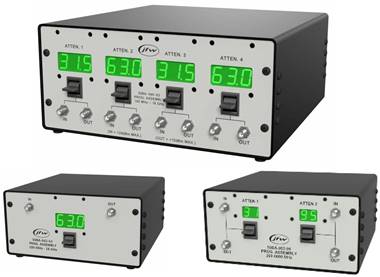

小型アッテネーターシステム
- Mini Attenuator System - |
  |
研究室やラボ向けとして、使い易いデスクトップタイプの
小型アッテネータシステムをご提案させて頂きます。
■特 長
- 30MHz 〜 40GHz帯をカバー
- 小型サイズ172（横）x 83（高さ）x 172mm（奥行）
- 127dB／0.5dB step 可変
- 最大4個アッテネータ内蔵
- コネクタ：N、SMA、2.92mm（*カスタム可能）
- インターフェース（Ethernet, RS-232等）
- フロントパネルはマニュアルレバーを装備
■製品リスト■
※基本的にカスタム製作による対応となっております。
ポート数、周波数レンジなどの仕様をお伺いした上で、最適な製品をご提案いたします。
| 型番 |
構成 |
アッテネーション
可変量／ステップ量 |
周波数 |
制御方法 |
コネクタ |
仕様書 |
図面 |
| 50BA-001-63 |
1 Attenuator |
63 dB / 1 dB |
200 MHz - 6 GHz |
Manual, Ethernet,
RS-232 |
N, SMA |
 |
|
| 50BA-001-95 |
1 Attenuator |
95 dB / 1 dB |
200 MHz - 6 GHz |
Manual, Ethernet,
RS-232 |
N, SMA |
|
|
| 50BA-002-63 |
2 Attenuators |
63 dB / 1 dB |
200 MHz - 6 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50BA-002-95 |
2 Attenuators |
95 dB / 1 dB |
200 MHz - 6 GHz |
Manual, Ethernet,
RS-232 |
N, SMA |
|
|
| 50BA-004-63 |
1 Attenuator |
63 dB / 1 dB |
30 MHz - 3 GHz |
Manual, Ethernet,
RS-232 |
N, SMA |
|
|
| 50BA-011-63 |
4 Attenuators |
63 dB / 1 dB |
200 MHz - 6 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50BA-011-95 |
4 Attenuators |
95 dB / 1 dB |
200 MHz - 6 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50BA-012-95 |
4 Attenuators |
95 dB / 1 dB |
30 MHz - 3 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50BA-016-63 |
3 Attenuators |
63 dB / 1 dB |
200 MHz - 6 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50BA-016-95 |
3 Attenuators |
95 dB / 1 dB |
200 MHz - 6 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50BA-017-63.5 |
1 Attenuator |
63.5 dB / 0.5 dB |
30 MHz - 3 GHz |
Manual, Ethernet,
RS-232 |
BNC,
N, SMA |
|
|
| 50BA-022-31 |
1 Attenuator |
31 dB / 1 dB |
100 MHz |
Manual, Ethernet,
RS-232 |
2.92 mm |
|
|
| 50BA-023-31 |
2 Attenuators |
31 dB / 1 dB |
100 MHz - 40 GHz |
Manual, Ethernet,
RS-232 |
2.92 mm |
|
|
| 50BA-024-62 |
1 Attenuator |
62 dB / 1 dB |
100 MHz - 40 GHz |
Manual, Ethernet,
RS-232 |
2.92 mm |
|
|
| 50BA-025-62 |
2 Attenuators |
62 dB / 1 dB |
100 MHz - 40 GHz |
Manual, Ethernet,
RS-232 |
2.92 mm |
|
|
| 50BA-033-127 |
1 Attenuator |
127 dB / 1 dB |
30 MHz - 3 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50BA-034-127 |
2 Attenuators |
127 dB / 1 dB |
30 MHz - 3 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50BA-042-63 |
1 Attenuator |
63 dB / 0.5 dB |
100 MHz - 18 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50BA-043-63 |
2 Attenuators |
63 dB / 0.5 dB |
100 MHz - 18 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50BA-045-63 |
4 Attenutors |
63 dB / 0.5 dB |
100 MHz - 18 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
| 50BA-048-95 |
2 Attenuators |
95 dB / 1 dB |
200 MHz - 8 GHz |
Manual, Ethernet,
RS-232 |
SMA |
|
|
|
●お見積のご用命、お問合せ等は こちらのフォーム または
電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽にお問合せください。
|
|
|
|
|
