IMPULSE

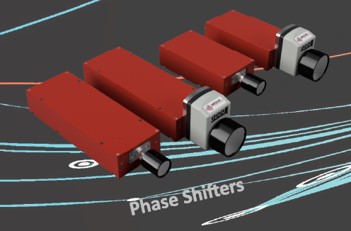

連続可変移相器（手動、モーター駆動）

■特　長

• 周波数範囲：DC～40GHz
• 位相度：30°、60°／GHz
• 電力：100W、ピーク3kW
• コネクタ：SMA、2.92mm
• 低損失
• 高フラットネス
• 高再現性
• コンパクトなパッケージ

インパルス社は、お客様の設計仕様に対応する様々なフェーズシフタ／ラインストレッチャを製造しています。
ドライバー／ロックナットによる機械的な調整が必要な標準モデル、デジタルカウントダイヤル、直読オプションの3種類のモデルがあります。
手動タイプやモータドライブ駆動など、様々な移相要求を満たす事が出来ます。

■主要製品リスト

30°

型番	周波数 (GHz)	移相度	挿入損失 (dB)	VSWR	コネクタ	図面
＜30° PHASE SHIFTERS＞

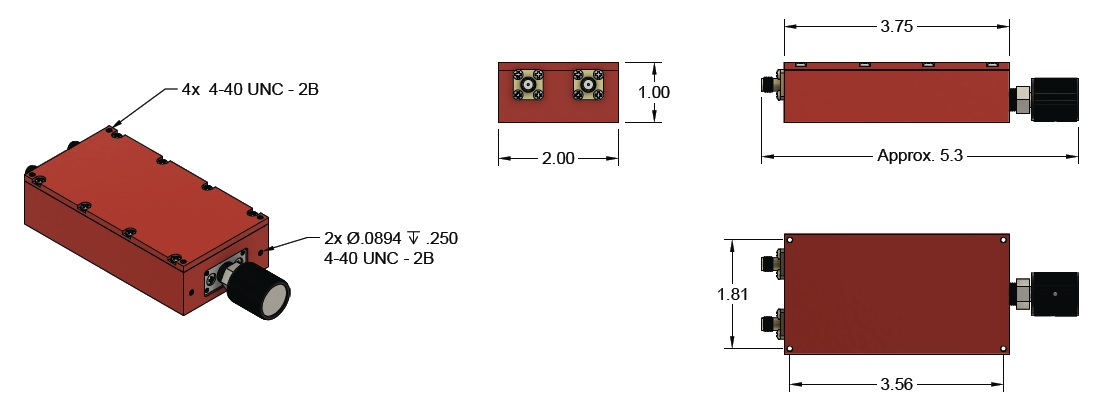

P37503-ITI	DC-2.3	0-30°/GHz	0.5	1.5	SMA F	P30
P37504-ITI	DC-4.3	0-30°/GHz	0.5	1.5	SMA F
P37505-ITI	DC-8.2	0-30°/GHz	0.6	1.5	SMA F
P37506-ITI	DC-12.7	0-30°/GHz	0.7	1.5	SMA F
P37507-ITI	DC-18.6	0-30°/GHz	1.0	1.6	SMA F
P37508-ITI	DC-26.5	0-30°/GHz	1.5	2	SMA F
＜ダイアルモデル＞

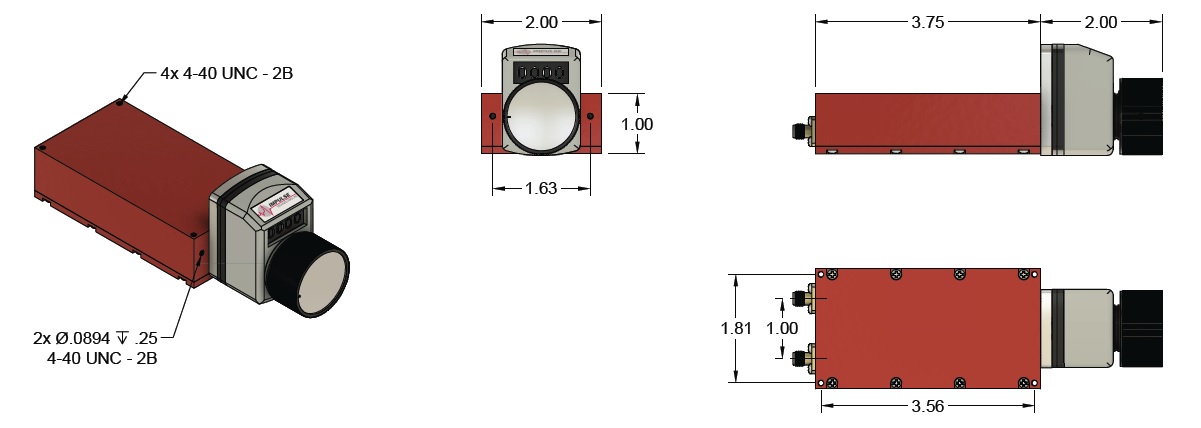

P37503D-ITI	DC-2.3	0-30°/GHz	0.5	1.5	SMA F	PD30
P37504D-ITI	DC-4.3	0-30°/GHz	0.5	1.5	SMA F
P37505D-ITI	DC-8.2	0-30°/GHz	0.6	1.5	SMA F
P37506D-ITI	DC-12.7	0-30°/GHz	0.7	1.5	SMA F
P37507D-ITI	DC-18.6	0-30°/GHz	1	1.6	SMA F
P37508D-ITI	DC-26.5	0-30°/GHz	1.5	2	SMA F

60°

型番	周波数 (GHz)	移相度	挿入損失 (dB)	VSWR	コネクタ	図面
＜60° PHASE SHIFTERS＞

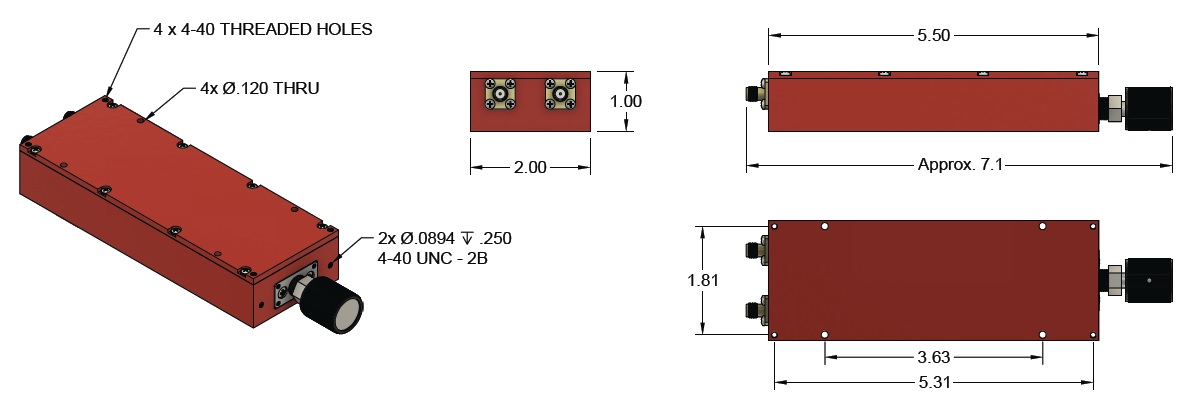

P55003-ITI	DC-2.3	0-60°/GHz	0.5	1.5	SMA F	P60
P55004-ITI	DC-4.3	0-60°/GHz	0.5	1.5	SMA F
P55005-ITI	DC-8.2	0-60°/GHz	0.6	1.5	SMA F
P55006-ITI	DC-12.7	0-60°/GHz	0.7	1.5	SMA F
P55007-ITI	DC-18.6	0-60°/GHz	1.0	1.6	SMA F
P55008-ITI	DC-26.5	0-60°/GHz	1.5	2	SMA F
＜ダイアルモデル＞

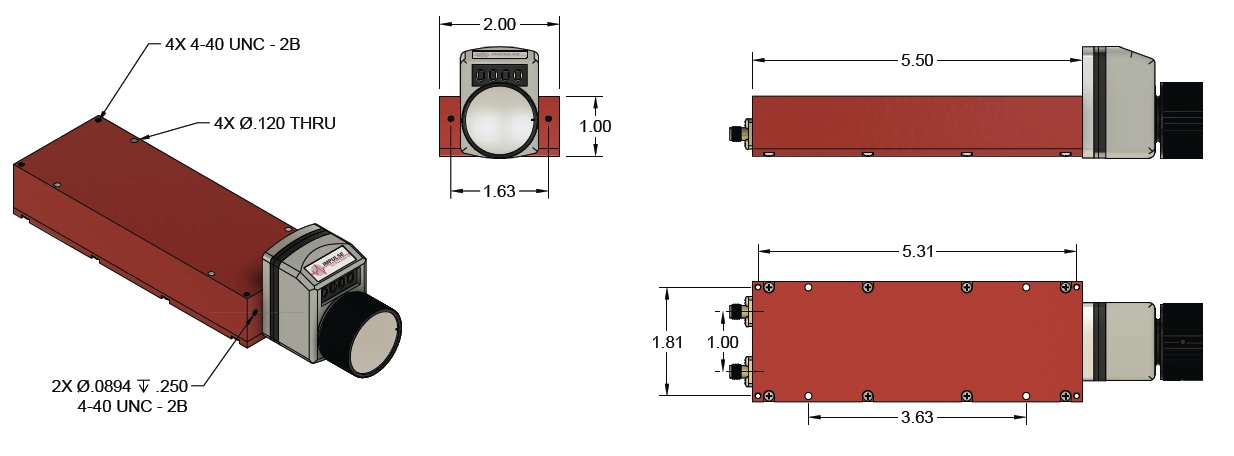

P55003D-ITI	DC-2.3	0-60°/GHz	0.5	1.5	SMA F	PD60
P55004D-ITI	DC-4.3	0-60°/GHz	0.5	1.5	SMA F
P55005D-ITI	DC-8.2	0-60°/GHz	0.6	1.5	SMA F
P55006D-ITI	DC-12.7	0-60°/GHz	0.7	1.5	SMA F
P55007D-ITI	DC-18.6	0-60°/GHz	1	1.6	SMA F
P55008D-ITI	DC-26.5	0-60°/GHz	1.5	2	SMA F

360°

型番	周波数 (GHz)	移相度	挿入損失 (dB)	VSWR	コネクタ	図面
＜360° PHASE SHIFTERS＞
P37508-360-ITI	18.0-26.5	0-360°	1.5	1.8	SMA F	P360
P37509-360-ITI	18.0-40.0	0-360°	2.5	2	2.92mm F	P360
＜ダイアルモデル＞
P37508D-360-ITI	18.0-26.5	0-360°	1.5	1.8	SMA F	PD360
P37509D-360-ITI	18.0-40.0	0-360°	2.5	2	2.92mm F	PD360

●お見積のご用命、お問合せ等は　こちらのフォーム　
または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽に御連絡下さい。
