可変アッテネータ(ソリッド型) |

|
|
|
◆広帯域可変アッテネータ
- 周波数レンジ： 20MHｚ 〜 18GHｚ
- 電圧制御モデル/デジタル制御モデル
- 高い線形性とフラットな特性を実現
- 温度補償タイプ
- 様々なオプションを利用可

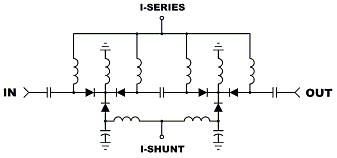

| ○RF回路図 |
 |
| |
| ◆標準製品ラインナップ(ダイナミックレンジ：30dB/60dB) |
| |
"AT...V シリーズ" (電圧制御アッテネータ (VCA)) |
| |
"AT...D シリーズ" (デジタル制御アッテネータ (DCA)) |
| 型番. |
周波数
ﾚﾝｼﾞ
(GHｚ) |
減衰.
ﾚﾝｼﾞ |
挿入
損失
(dB)Max |
VSWR
Max |
出力(dbm)
常用(O)/
ｻﾊﾞｲﾊﾞﾙ(S) |
整定時間
(±1dB以内) |
アッテネーション平坦度
(dB) Peak-Peak |
外形
寸法 |
|---|
| 10 |
20 |
30 |
40 |
60 |
| AT-2000-30V |
0.01 - 2 |
30dB |
2.5 |
1.5:1 |
+14dbm(O)
+30dbm(S) |
25μs
（50μs＜PW＜0.1s） |
0.4 |
0.6 |
0.8 |
x |
x |
Fig. 1 |
| AT-2000-30D |
Fig. 2 |
| AT-2000-60V |
0.01 - 2 |
60dB |
4.5 |
1.7:1 |
+14dbm(O)
+30dbm(S) |
25μs
（50μs＜PW＜0.1s） |
0.8 |
1.0 |
1.0 |
1.2 |
1.5 |
Fig. 1 |
| AT-2000-60D |
Fig. 3 |
| AT-3000-30V |
0.1 - 3 |
30dB |
2.5 |
1.5:1 |
+14dbm(O)
+30dbm(S) |
5μs
（15μs＜PW＜0.1s） |
0.3 |
0.3 |
0.6 |
x |
x |
Fig. 1 |
| AT-3000-30D |
Fig. 2 |
| AT-3000-60V |
0.1 - 3 |
60dB |
4.0 |
1.6:1 |
+14dbm(O)
+30dbm(S) |
5μs
（15μs＜PW＜0.1s） |
0.5 |
0.5 |
0.8 |
1.2 |
2.5 |
Fig. 1 |
| AT-3000-60D |
Fig. 3 |
| AT-K000-30V |
0.5 - 4 |
30dB |
1.9 |
1.7:1 |
+17dbm(O)
+30dbm(S) |
3μs
（10μs＜PW＜0.1s） |
0.3 |
0.3 |
0.5 |
x |
x |
Fig. 1 |
| AT-K000-30D |
Fig. 2 |
| AT-K000-60V |
0.5 - 4 |
60dB |
3.5 |
1.85:1 |
+17dbm(O)
+30dbm(S) |
3μs
（10μs＜PW＜0.1s） |
0.4 |
0.4 |
0.7 |
0.7 |
1.0 |
Fig. 1 |
| AT-K000-60D |
Fig. 3 |
| AT-L000-30V |
1 - 8 |
30dB |
2.4 |
1.8:1 |
+20dbm(O)
+30dbm(S) |
3μs
（10μs＜PW＜0.1s） |
0.6 |
0.6 |
0.8 |
x |
x |
Fig. 1 |
| AT-L000-30D |
Fig. 2 |
| AT-L000-60V |
1 - 8 |
60dB |
3.8 |
1.8:1 |
+20dbm(O)
+30dbm(S) |
3μs
（10μs＜PW＜0.1s） |
0.8 |
0.8 |
1.0 |
1.2 |
1.4 |
Fig. 1 |
| AT-L000-60D |
Fig. 3 |
| AT-R000-30V |
0.5 -1.2 |
30dB |
3.4 |
1.9:1 |
+17dbm(O)
+30dbm(S) |
3μs
（10μs＜PW＜0.1s） |
1.0 |
1.4 |
1.6 |
x |
x |
Fig. 1 |
| AT-R000-30D |
Fig. 2 |
| AT-R000-60V |
0.5 - 12 |
60dB |
4.8 |
1.9:1 |
+17dbm(O)
+30dbm(S) |
3μs
（10μs＜PW＜0.1s） |
1.8 |
1.8 |
1.8 |
1.8 |
1.8 |
Fig. 1 |
| AT-R000-60D |
Fig. 3 |
| AT-S000-30V |
2 - 18 |
30dB |
4.5 |
2.2:1 |
+20dbm(O)
+30dbm(S) |
3μs
（10μs＜PW＜0.1s） |
1.5 |
2.4 |
4.8 |
x |
x |
Fig. 1 |
| AT-S000-30D |
Fig. 2 |
| AT-T000-30V |
0.7 - 18 |
30dB |
4.5 |
2.2:1 |
+20dbm(O)
+30dbm(S) |
3μs
（10μs＜PW＜0.1s） |
1.5 |
2.4 |
4.8 |
× |
× |
Fig. 1 |
| AT-T000-30D |
Fig. 2 |
| 全モデル共通： |
|
| ◆ インピーダンス： |
50 W |
| ◆ 制御特性： |
|
|
- 電圧制御ユニット (AT...V) |
10dB/V [0 to 8 V], ｲﾝﾋﾟｰﾀﾞﾝｽ=5〜10kΩ
0V =0dB ｱｯﾃﾈｰｼｮﾝ (ﾘﾌｧﾚﾝｽ) |
|
- デジタル制御ユニット (AT...D) |
8ビット 正電圧ﾊﾞｲﾅﾘTTL
(30dBﾕﾆｯﾄ： LSB=0.125dB, MSB=16dB)
(60dBﾕﾆｯﾄ： LSB=0.25dB, MSB=32dB)
(ｲﾝﾋﾟｰﾀﾞﾝｽ: 5〜10kΩ) |
| ◆ 制御ビット精度： |
0 - 30 dB |
± 0.5 dB |
|
>30 - 60 dB |
± 1.0 dB |
| ◆ 電源 (内部安定化回路有): |
|
AT-3000-30V & AT-3000-30D
@ (+12V to +15V , 150mA Max) & ( -12V to -15V, 60mA Max)
|
|
AT-3000-60V & AT-3000-60D
@ (+12V to +15V , 170mA Max) & ( -12V to -15V, 60mA Max) |
|
AT-K000-30V, AT-L000-30V, AT-S000-30V, AT-R000-30V;
AT-K000-30D, AT-L000-30D, AT-S000-30D AT-R000-30D |
(+12V to +15V , 130mA Max) &
( -12V to -15V, 60mA Max)
|
|
AT-K000-60V, AT-L000-60V, AT-S000-60V, AT-R000-60V;
AT-K000-60D, AT-L000-60D, AT-S000-60D, AT-R000-60D |
(+12V to +15V , 150mA Max) &
( -12V to -15V, 60mA Max)
|
|
| ◆ コネクタ： |
|
|
-RF入出力 |
SMA (female), ﾘﾑｰﾊﾞﾌﾞﾙ |
|
- 電源及び制御入力端子 (AT...V) |
ソルダーピン |
|
- 電源及び制御入力端子 (AT...D) |
D-Sub 15Pin Male |
| ◆ 温度補償： |
±0.025 dB/℃ |
環境条件： |
|
| ◆ 許容温度範囲： |
|
|
- 動作時 |
-40℃ 〜 +85℃ |
|
- 保管時 |
-50℃ 〜 +100℃ |
| ◆ 湿度条件： |
Mil-STD-202F, Method 103B Condition B |
| ◆ 衝撃： |
Mil-STD-202F, Method 213B Condition B |
| ◆ 振動： |
Mil-STD-202F, Method 204D Condition B |
| ◆ 使用可能高度： |
Mil-STD-202F, Method 105C Condition B |
| ◆ 温度サイクル： |
Mil-STD-202F, Method 107D Condition B |
利用可能オプション：
1) オプションによってはスタンダード品と比較して一部性能が劣る場合があります｡
2) オプションによって、スタンダード品と比較してコスト増/コスト減になる場合があります｡
3) 一部のオプションはモデルによって適用不可の場合があります。お問合せください｡ |
| ◆ RFコネクタ |
◆ 制御電圧ﾌｫｰﾏｯﾄ(AT...V ｼﾘｰｽﾞ) |
| |
B1) J1 SMA (M) |
|
F1) 5dB/Volt |
| |
B2) All SMA (M) |
|
F2) 負電圧信号 |
| ◆ 制御端子コネクタ (AT...V シリーズ) |
|
F3) 反転電圧信号 |
|
C1) SMC (Jack),
50 W ｲﾝﾋﾟｰﾀﾞﾝｽ |
◆その他ｵﾌﾟｼｮﾝ (お問合せ下さい) |
|
C2) SMB (Jack), 50 W ｲﾝﾋﾟｰﾀﾞﾝｽ |
|
- 高/低ｱｯﾃﾈｰｼｮﾝ幅 |
|
C3) SMA(F) |
|
- その他の制御ビット構成 (AT...V シリーズ) |
| ◆制御ﾗｲﾝｲﾝﾋﾟｰﾀﾞﾝｽ (AT..V シリーズ) |
|
| |
D1) 50 W,内部ﾀｰﾐﾈｰｼｮﾝ |
| ◆ 制御ビット精度 (AT...D シリーズ) |
|
- Etc. |
|
E1) 9Bit ﾎﾟｼﾞﾃｨﾌﾞﾊﾞｲﾅﾘTTL (LSB=0.125dB) |
|
|
E2) 10Bit ﾎﾟｼﾞﾃｨﾌﾞﾊﾞｲﾅﾘTTL (LSB=0.063dB) |
|
|
E3) 11Bit ﾎﾟｼﾞﾃｨﾌﾞﾊﾞｲﾅﾘTTL (LSB=0.031dB) |
|
●お見積のご用命、お問合せ等は こちらのフォーム
または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽にご連絡下さい。
|
|
|
|
|
