可変アッテネータ(ソリッド型) |

|
|
|
◆狭帯域可変アッテネータ(高ダイナミックレンジ)
- 高ダイナミックレンジ型
- 周波数レンジ： 3GHｚ 〜 18GHｚ
- リニア電圧/デジタル制御タイプ
- 高い線形性とフラットな特性を実現
- 温度補償タイプ
- 様々なオプションを利用可
- カスタム周波数レンジ対応可（お問合せ下さい）

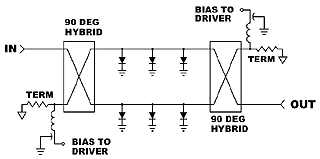

| ○RF回路図 |
 |
|
|
| ◆製品ラインナップ(最大ダイナミックレンジ：80dB 全てカスタム品です) |
| |
"-HV シリーズ" (電圧制御線形アッテネータ (LVCA)) |
| |
"-HD シリーズ" (デジタル制御線形アッテネータ (LDCA)) |
| 型 番 |
周波数レンジ
(GHｚ) |
挿入損失
(dB)Max |
出力(dbm)
常用(O)/
ｻﾊﾞｲﾊﾞﾙ(S) |
整定時間
(±1dB以内) |
VSWR
(Max) |
アッテネーション平坦度(±dB) |
外形
寸法 |
| 10dB |
20dB |
40dB |
60dB |
80dB |
| AT-H800-HV |
3 - 6 |
2.2 |
1.6:1 |
+20dbm(O)
+30dbm(S) |
1μs
（5μs＜PW＜0.1S） |
0.3 |
0.8 |
1.3 |
1.5 |
2.0 |
-HV |
| AT-H800-HD |
-HD |
| AT-N800-HV |
8 - 18 |
3.6 |
1.8:1 |
+20dbm(O)
+30dbm(S) |
1μs
（5μs＜PW＜0.1S） |
0.9 |
1.6 |
2.3 |
2.4 |
2.3 |
-HV |
| AT-N800-HD |
-HD |
| 全モデル共通： |
|
| ◆ インピーダンス： |
50W |
| ◆ 標準減衰レンジ： |
ﾉﾐﾅﾙ 80 dB |
| ◆ 制御特性： |
|
|
-電圧制御ユニット (-HV) |
0V 〜 +8V, 勾配 = 10dB/V, ｲﾝﾋﾟｰﾀﾞﾝｽ=5〜10kΩ
(0V = 0dB ｱｯﾃﾈｰｼｮﾝ (ﾚﾌｧﾚﾝｽ)) |
|
-デジタル制御ユニット (-HD)
|
9 Bitﾎﾟｼﾞﾃｨﾌﾞ ﾊﾞｲﾅﾘTTL
( LSB=0.25dB, MSB=32dB), ｲﾝﾋﾟｰﾀﾞﾝｽ=5〜10kΩ |
|
|
|
| ◆ 制御ビット精度: |
0 - 0.8 dB |
± 50% Max |
|
>0.8 - 10 dB |
± 0.40 dB Max |
|
>10 - 30 dB |
± 0.50 dB Max |
|
>30 - 50 dB |
± 0.90 dB Max |
|
>50 - 70 dB |
± 1.35 dB Max |
|
>70 - 80 dB |
± 1.85 dB Max |
|
|
|
| ◆ 電源： |
+12 to +15 VDC @ 70mA Max |
|
(内部レギュレータ有) |
-12 to -15 VDC @ 70mA Max |
| ◆ コネクタ： |
|
|
- RF入出力 |
SMA (female),ﾘﾑｰﾊﾞﾌﾞﾙ |
|
- 電源及び制御ライン (-HV) |
ソルダーピン |
|
- 電源及び制御ライン (-HD) |
D-Sub 15Pin Male |
| ◆ 温度補償： |
±0.025 dB/℃ |
|
| 環境条件： |
| ◆ 許容温度範囲： |
|
|
- 動作時 |
-40℃ to +85℃ |
|
- 保管時 |
-50℃ to +100℃ |
| ◆ 湿度条件： |
Mil-STD-202F, Method 103B Condition B |
| ◆ 衝撃： |
Mil-STD-202F, Method 213B Condition B |
| ◆ 振動： |
Mil-STD-202F, Method 204D Condition B |
| ◆ 使用可能高度： |
Mil-STD-202F, Method 105C Condition B |
| ◆ 温度サイクル： |
Mil-STD-202F, Method 107D Condition B |
|
|
利用可能オプション： |
1) オプションによってはスタンダード品と比較して一部性能が劣る場合があります｡
2) オプションによって、スタンダード品と比較してコスト増/コスト減になる場合があります｡
3) 一部のオプションはモデルによって適用不可の場合があります。お問合せください｡ |
| ◆ RFコネクタ |
◆ 制御電圧ﾌｫｰﾏｯﾄ (-HV ｼﾘｰｽﾞ) |
| |
B1 [ J1 SMA(M) ] |
|
F1 [ 勾配= 5dB/V ] |
| |
B2 [ All SMA (M) ] |
|
F2 [ 負電圧 ] |
| ◆ 制御端子コネクタ (-HV ｼﾘｰｽﾞ) |
|
F3 [ 反転信号 (0V = 最大ｱｯﾃﾈｰｼｮﾝ)] |
|
C1 [ SMC (Jack), 50 W ｲﾝﾋﾟｰﾀﾞﾝｽ ] |
◆ｱｯﾃﾈｰｼｮﾝ幅 (80dBﾚﾝｼﾞ以下の場合要選択) |
|
C2 [ SMB (Jack), 50 W ｲﾝﾋﾟｰﾀﾞﾝｽ ] |
|
G4 [ｱｯﾃﾈｰｼｮﾝ幅 70dB Max] |
|
C3 [ SMA(F) ] |
|
|
| ◆制御ﾗｲﾝｲﾝﾋﾟｰﾀﾞﾝｽ |
|
|
| |
D1 [ 50 W, 内部ﾀｰﾐﾈｰｼｮﾝ ] |
◆その他オプション(お問合せください)
|
| ◆ 制御ビット数 (-HDｼﾘｰｽﾞ ) |
|
- その他の制御ビット構成 (-HVｼﾘｰｽﾞ) |
|
|
|
- 高/低分解能 (-HD ｼﾘｰｽﾞ ) |
|
E2 [ 10Bit ﾎﾟｼﾞﾃｨﾌﾞ ﾊﾞｲﾅﾘTTL/CMOS ] |
|
- ハイパワー |
|
E3 [ 11Bit ﾎﾟｼﾞﾃｨﾌﾞ ﾊﾞｲﾅﾘTTL/CMOS ] |
|
- Etc. |
|
E4 [ 12Bit ﾎﾟｼﾞﾃｨﾌﾞ ﾊﾞｲﾅﾘTTL/CMOS ] |
|
|
