■15kV耐電圧・大電力モデル  HT57・HH57シリーズ

●静電容量 [pF] および最大電力 [kVAR]

HT57シリーズ ：  5〜500pF, 35kVAR

HH57シリーズ ：  750〜1500pF, 35kVAR

・HT57シリーズ

品　名	静電容量 [pF]	静電容量 許容差	定格電圧 [kV]	温度特性 (下図)	1MHz		10MHz		30MHz
					最大電流 [A]	kVAR	最大電流 [A]	kVAR	最大電流 [A]	kVAR
HT57Y 10PFK-M	10	±10%	15	NPO	0.66	7.08	10.10	35	11.30	35
HT57Y 25PFK-M	25	±10%	15	NPO	1.66	17.69	11.50	35	12.50	9.94
HT57Y 50PFK-M	50	±10%	15	NPO	3.33	35	12.50	35	13.00	5.37
HT57Y 60PFK-M	60	±10%	15	NPO	3.80	35	12.50	35	13.00	4.48
HT57Y 75PFK-M	75	±10%	15	N750	3.80	35	11.10	35	13.10	3.64
HT57Y 100PFK-M	100	±10%	15	N750	3.80	35	11.10	19.59	13.70	2.98
HT57Y 150PFK-M	150	±10%	15	N750	4.60	35	11.90	15.01	14.50	2.23
HT57Y 200PFK-M	200	±10%	15	N750	5.10	35	12.50	12.42	15.00	1.79
HT57Y 250PFK-M	250	±10%	15	N3300	2.60	35	6.20	2.44	7.00	0.31
HT57Y 300PFK-M	300	±10%	15	N3300	3.10	35	6.20	2.04	7.00	0.26
HT57Y 400PFK-M	400	±10%	15	N3300	3.70	35	6.50	1.68	7.50	0.22
HT57Y 500PFK-M	500	±10%	15	N750	2.60	35	5.80	1.07	6.90	0.15

    ※各コンデンサ品目の在庫確認等は、弊社営業担当にお問い合わせ願います。

・HH57シリーズ

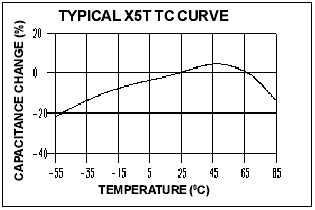

品　名	静電容量 [pF]	静電容量 許容差	定格電圧 [kV]	温度特性 (下図)	1MHz		10MHz		30MHz
					最大電流 [A]	kVAR	最大電流 [A]]	kVAR	最大電流 [A]	kVAR
HH57Y 750PFM-M	750	±20%	15	X5T	2.60	35	5.80	0.71	6.90	0.10
HH57Y 1000PFM-M	1000	±20%	15	X5T	2.10	35	3.80	0.23	5.10	0.04
HH57Y 1200PFM-M	1200	±20%	15	X5T	2.10	35	3.80	0.19	5.10	0.03
HH57Y 1500PFM-M	1500	±20%	15	X5T	2.40	35	4.10	0.18	5.30	0.03

    ※各コンデンサ品目の在庫確認等は、弊社営業担当にお問い合わせ願います。

       -Mは取り付けネジがミリネジであることを示し、サイズはM5となります。
       静電容量許容差が±5%のものは品名のKがJに、±20%のものはMになります。
       HH57シリーズは静電容量許容差±20%となります。
