General Atomics
(ジェネラルアトミクス社：アメリカ)
(旧Maxwell Capacitor)

　
■ＣＭＦシリーズ 高エネルギー密度コンデンサ
  Series CMF Self-Healing High Energy Capacitors

メタライズド電極を用いてセルフヒーリングを実現した、高エネルギー蓄積/放電用コンデンサです。筐体は耐久性の高い溶接金属ケースとなっており、産業用途/研究開発用途の高速（ミリ秒レベル）放電が要求される装置に最適のコンデンサです。

CMFシリーズは、Cシリーズに比べてピーク電流および耐電圧は劣るものの、エネルギー密度はCシリーズを上回っており、省スペース化が可能です。
スタンダード品の定格は 〜26 kV／〜200 kJです。

■電気的特性
・定格電圧 ：5.65〜26[kV]
・インダクタンス：150〜800[nH]
・エネルギー：65〜210[kJ]
・ピーク電流：24〜225[kA]
・静電容量 ：225〜9500[µF]

■用　途
・産業用/研究開発用　高速放電装置

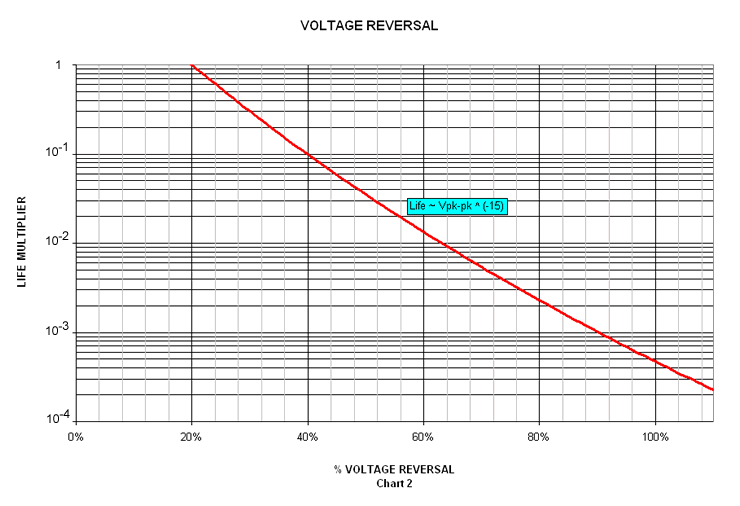

■製品リスト 反転電圧(Voltage Rev.)と寿命のチャートはこちら

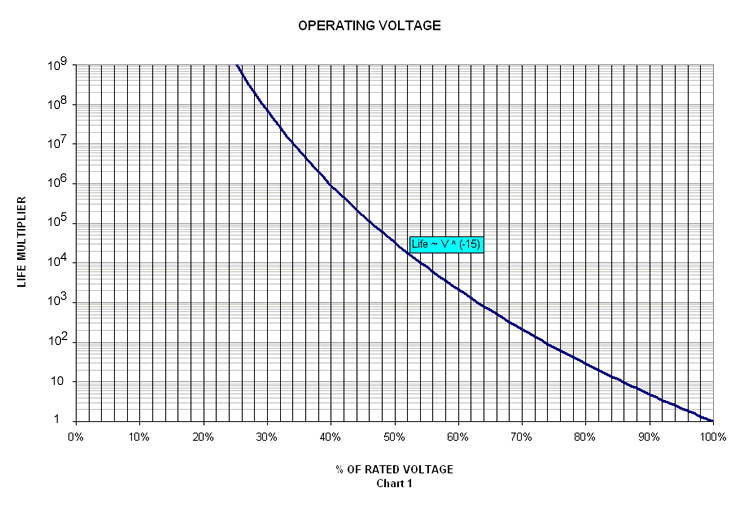

動作電圧(Operating Voltage)と寿命のチャートはこちら

エネルギー蓄積用 高電圧コンデンサ（セルフヒール）
型番 静電容量
[µF]		 定格電圧
[kV]		 エネルギー
[kJ]		 ピーク電流
[kA]		 RMS電流
[A]		 ESL[ｎH]
(理論値)		 設計寿命
20%VR		 エネルギー密度
[J/cc]		 サイズ
(H,W,L)
[mm]		 質量
[kg]		 外観図
3565CMF3408 4080 5.65 65 94 190 300 1×104 1.0 178×406×914 73 B1
3565CMF3816 8160 5.65 130 188 250 150 1×104 1.0 343×406×914 140 B1
3650CMF3480 4800 6.5 101 114 230 300 1×103 1.8 152×406×914 62 B1
3650CMF3750 7500 6.5 158 178 245 150 1×103 1.8 305×406×724 99 B1
3650CMF3950 9500 6.5 201 225 275 200 1×103 1.8 305×406×914 124 B1
4113CMF3102 1020 11.3 65 47 95 400 1×104 1.0 178×406×914 73 B1
4113CMF3204 2040 11.3 130 94 125 200 1×104 1.0 343×406×914 140 B1
4130CMF3120 1200 13 101 57 115 400 1×103 1.8 152×406×914 62 B1
4130CMF3187 1875 13 158 89 123 200 1×103 1.8 305×406×724 99 B1
4130CMF3237 2375 13 201 113 138 300 1×103 1.8 305×406×914 124 B1
4170CMF4453 453 16.95 65 31 63 600 1×104 1.0 178×406×914 73 B1
4195CMF4533 533 19.5 101 38 77 600 1×103 1.8 152×406×914 62 B1
4226CMF4255 255 22.6 65 24 48 800 1×104 1.0 178×406×914 73 B1
4226CMF4510 510 22.6 130 47 63 400 1×104 1.0 343×406×914 140 B1
4260CMF4300 300 26 101 29 58 800 1×103 1.8 152×406×914 62 B1
4260CMF4469 469 26 158 45 61 400 1×103 1.8 305×406×724 99 B1
4260CMF4594 594 26 201 56 69 400 1×103 1.8 305×406×914 124 B1

　●お見積のご用命、お問合せ等は　こちらのフォーム　
   または電子メール ｉｎｆｏ＠ｃｏｍｃｒａｆｔ．ｃｏ．ｊｐ までお気軽に御連絡下さい。
