高エネルギー蓄積用コンデンサ
■Ｃシリーズ エネルギー蓄積用コンデンサ
Series C High Energy Capacitors
■電気的特性
・定格電圧 ：10〜100[kV]
・エネルギー：6〜50[kJ]
・ピーク電流：50〜260[kA]
・静電容量 ：1.3〜830[µF]
■用 途
・核融合、レーザー、産業機器、研究用
■製品リスト
充電電圧と寿命のチャートはこちら

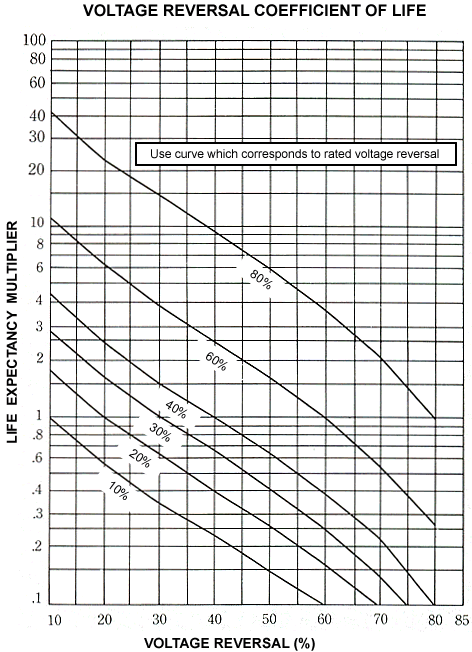

反転電圧(Voltage Rev.)と寿命のチャートはこちら
エネルギー蓄積用 高電圧コンデンサ (大型金属ケース)
型番
静電容量
[µF]
最大電圧
[kV]
エネルギー
[kJ]
反転電圧
[%]
ピーク電流
[kA]
設計寿命
パルス数
インダクタンス
[nH]
サイズ(H,W,L)
[mm]
質量
[kg]
外観図
33838
120
10
6
80
100
1×10
5
35
204×356×613
74.8
C1
33715
200
10
10
10
100
2×10
5
35
185×356×613
65.8
C1
32259
500
10
25
10
100
4×10
4
40
280×356×674
113.4
C1
33940
430
11
26
10
125
3×10
3
35
185×356×694
77.1
C1
33943
525
11
31.5
10
125
3×10
3
35
213×356×694
90.7
C1
32312
680
11
41
10
125
3×10
3
35
280×356×699
117.9
C1
32327
830
11
50
10
150
3×10
3
40
305×407×699
145.2
C2
33464
30
20
6
80
50
1×10
5
45
213×356×613
74.8
C1
33593
50
20
10
10
50
2×10
5
60
185×356×625
65.8
B1
33677
52
22
12.5
10
65
1×10
5
60
213×356×686
83.9
B1
32235
125
20
25
10
50
4×10
4
50
280×356×674
113.4
A1
33941
107
22
26
10
100
3×10
3
50
185×356×694
77.1
B1
33944
130
22
31.5
10
100
3×10
3
50
213×356×694
90.7
B1
32313
170
22
41
10
125
3×10
3
50
280×356×699
117.9
B1
32349
206
22
50
10
150
3×10
3
45
305×407×696
145.2
C2
32276
12.5
40
10
60
180
2.5×10
4
40
280×356×686
120.2
E
32169
32
40
25
10
50
4×10
4
75
280×356×686
115.7
A2
33942
27
44
26
10
100
3×10
3
80
185×356×701
77.1
A1
33945
32
44
31.5
10
100
3×10
3
80
213×356×701
90.7
A1
32314
42
44
41
10
150
3×10
3
70
280×356×701
117.9
E
32283
52
44
50
10
150
3×10
3
70
305×407×701
147.4
E
32184
6
60
*1
10.8
60
250
1×10
4
40
280×356×686
120.2
E
32389
8.4
60
*1
15
40
200
1×10
4
40
280×356×712
124.7
E
32170
11
60
20
10
50
5×10
4
100
280×356×686
115.7
A2
32116
1.3
100
*2
6.5
30
150
3.5×10
4
40
280×356×635
104.3
F
32424
3
100
*2
15
20
260
1×10
4
40
280×356×635
106.6
F
*1: 定格仕様の60kVは油中での値です。大気中での使用では45kVとなります。
*2: 定格仕様の100kVは油中での値です。大気中での使用では60kVとなります。
